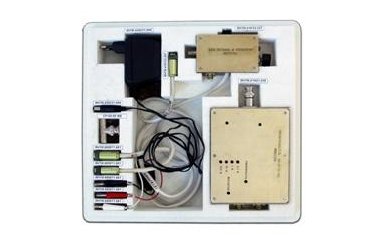

Преобразователь напряжения В9-27

Артикул: 1-352628

  • Габариты(мм),масса(кг):  блока преобразования  120х120х30 ; 0,3

Cлужит для точного линейного преобразования среднеквадратического значения напряжения широкополосного сигнала в постоянное напряжение.

Вместе с блоком преобразования поставляется модуль сетевого АС-DC адаптера, а также промежуточный модуль питания.

Преобразователь используется для точного измерения переменных напряжений путем электротеплового сравнения их уровня с постоянным напряжением и применяется вместе с цифровым вольтметром постоянного напряжения при поверке вольтметров переменного напряжения видов В3, В4, В7, генераторов – Г3, Г4 и аттенюаторов – Д2.

Диапазон среднеквадратических напряжений преобразуемых сигналов Uх на 4-х поддиапазонах с верхними пределами Un: № 1 (Uп= 0,1 В), № 2 (Uп= 1 В), № 3 (Uп= 10 В), № 4 (Uп= 100В): 0,01 В–150 В

Нижний и верхний пределы поддиапазонов преобразования напряжений сигнала:

№ 1 0,01–0,15 В; № 2 0,1–1,5 В; № 3 1–15 В ; № 4 10–150 В

Коэффициент преобразования на поддиапазонах:

№ 1 1; № 2 0,1; № 3 0,01; № 4 0,001

Диапазон частот входных сигналов: 0 Гц и 5 Гц–20 МГц

Пределы допускаемой основной погрешности коэффициента преобразования:

±0,3 % при 1<Uх/Uп< 1,5; ±0,3 %[1+ (Uп/Uх–1)] при 0,1<Uх/Uп< 1

Пределы допускаемой частотной погрешности преобразования в диапазоне частот:

Гц–1 МГц ±0,5 %; 1–3 МГц               ±1 %; 3–5 МГц ±2 %; 5–10 МГц ±3 %; 10–20 МГц ±5 %

Входное сопротивление и емкость: 1 МОм; 20–30 пФ

Габариты(мм),масса(кг):  блока преобразования  120х120х30 ; 0,3

АС-DC адаптера  60х60х60; 0,3

промежуточного модуля питания  40х40х20 ; 0,3
