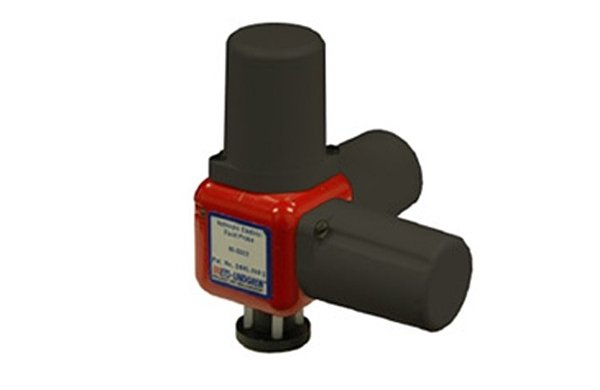

Пробник электрического поля ETS-Lindgren HI-6022 (10 кГц - 1 ГГц)

Артикул: 1-352169

  • Интерфейс: оптоволокно дуплекс (200 микрон многомод.), FCMA коннектор, кабель оптический (1м)
  • Температура рабочая: 10-40°C
  • Батарея: NiMH, до 8ч
  • Зарядное устройство: 100 - 240 ВАС, зарядка до 3ч


• Диапазон частот HI-6022 пробника: 10 кГц – 1 ГГц

• Диапазон динамический составляет: 2 – 800 В/м (ед.)

• Непрерывное зондирование в динамическом диапазоне

• Данные по 3-м осям отдельно или суммарно

• Питание от аккумуляторной батареи

• Современная конструкция

• Низкий уровень шума

• Миниатюрный размер зонда

• Аккредитованные A2LA калибровочные отчеты

• Коммерч. спец.: EN/IEC №61000-4-3 (RI) Radiated Immunities

• Автомоб. спец.: SAE J1113/27, GM93100GS, GM9120P, GM9114P

• Военн. спец. MIL-STD 461F (RS) Radiated Susceptibility

• Совместим с 3 ч. ПО на восприимчивость



Описание пробника HI-6022



Пробник HI-6022 (ETS-Lindgren) служит для тестирования E-поля, в частотной вилке 10 кГц – 1 ГГц.

Зонд HI-6022 работает в достаточно широкополосном частотном диапазоне. Отличные характеристики HI-6022 позволяют тестировать по многим известным стандартам.

Пробник ETS-Lindgren модели HI-6022 разработан также для динамического диапазона. Это позволяет непрерывно считывать по 3-ем осям данные (отдельно или суммарно).

С помощью волоконно-оптической линии пробник HI-6022 можно подсоединять к ПК (ПО ProbeView).

Серия зондов HI-6000 обеспеченна ручным управлением и программным (IEEE 488, RS-232). При необходимости данные можно снимать одновременно с 4-х пробников.

Пробник HI-6022 питается от аккумуляторной батареи, что удобно для измерений в полевых условиях.



Конфигурация HI-6022 стандартная

• Агрегат зондирующего устройства

• Отчет калибровки (A2LA)

• Кабель оптический (10м)

• Коннектор (2)

• Чехол для переноски устройства

• Руководство по эксплуатации HI-6022



Дополнительные опции для HI-6022

• Модем для подключения через USB к ПК: HI-4413USB

• Модем для послед. подкл. к ПК: HI-4413P

• Карта интерф. монитора поля: H-491277

• Оптический кабель расширения (до 50м): H-491106-xx

• Сбор. зондовый стенд: H-491269

• Доп. транспортн. устр-во для стенда зондового: H-491276



Характеристики HI-6022 электрические

• Охват по час-там: 10 кГц – 1 ГГц

• Обнаружение: (X, Y, Z) изотропн.

• Хар-ки с коррекц: 10кГц – 1ГГц ± 0.9 дБ

• Хар-ки: 10 - 30 кГц, +0.5, -2.5дБ, 30кГц - 1 ГГц ± 1,0дБ

• Динамич. диапазон: 2 - 800 В/м (single)

• Разрешение в пределе: 0,01 В/м

• Отклонение изотроп: ±0.5 дБ @ 400 МГц дБ

• Линейность соотв.: ± 0.5 дБ (27 МГц)

• Част. дискрет: > 70 выб/сек

• Перегрузка м.б.: > 1500 В/м CW



Характеристики HI-6022 физические

• Интерфейс: оптоволокно дуплекс (200 микрон многомод.), FCMA коннектор, кабель оптический (1м)

• Температура рабочая: 10-40°C

• Батарея: NiMH, до 8ч

• Зарядное устройство: 100 - 240 ВАС, зарядка до 3ч

• Размер крышки защиты датчика: 43 мм

• Размер корпуса: 32мм х 32мм х 32мм

• Вес изделия: 0,08 кг

• Крепеж: резьб. (UNC) 1/4 х 20
