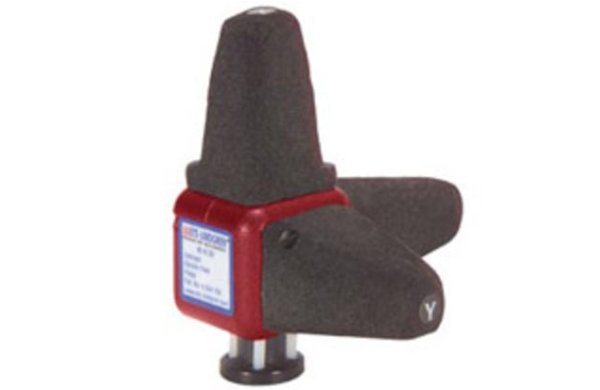

Пробник электрического поля ETS-Lindgren HI-6105 (100 кГц - 6 ГГц)

Артикул: 1-352171

  • Интерфейс: оптоволокно дуплекс (62.5 микрон многомод), FC лазера, кабель оптич. 1м
  • Питание: лазерное
  • Температур. диапазон: 10-40°C


• Диапазон частот HI-6105 пробника: 100 кГц – 6 ГГц

• Диапазон динамический составляет: 0.5 – 800 В/м (ед.)

• Питание лазерное не ограничивает время тестирования

• Значения по осям: индивидуальные или суммарные

• Аккредитованные A2LA калибровочные отчеты

• Спец-ции автомоб.: SAE J1113/27, GM93100GS, GM9120P, GM9114P

• Спец-ции коммерч.: EN/IEC.61000-4-3 (RI) Radiated Immunities

• Спец-ции военн.: MIL-STD 461F (RS) Radiated Susceptibility

• Совместимость с современным ПО

Цена по запросу

Описание пробника HI-6105



Пробник HI-6105 (ETS-Lindgren) используется для тестирования E-поля, в рамках 100 кГц – 6 ГГц.

Модель зонда HI-6105 воплотила в себе последние конструкторские инновации, обладает низким уровнем шума и имеет миниатюрный размер.

Зонд HI-6105 позволяет проводить измерения в широкополосном частотном диапазоне, и отлично работает в динамическом режиме. Его превосходные характеристики позволяют проверять многие стандарты.

Динамический диапазон пробника ETS-Lindgren модели HI-6105позволяет непрерывно считывать данные (персональные или суммарные) по всем осям измерительным (X, Y и Z).

Пробник HI-6105 можно подключать к компьютеру и работать под управлением ProbeView. Передача данных будет осуществляться по волоконно-оптической линии.

Серия зондов HI-6100 обеспеченна ручным управлением и программным (IEEE 488, RS-232). При необходимости данные можно снимать одновременно с 4-х пробников.

Пробник HI-6105 обеспечивается лазерной энергией для непрерывного зондирования электрического поля.



Стандартная конфигурация HI-6105

• Агрегат устройства

• Отчет калибровки (A2LA)

• Кабель волоконно-оптический (10м)

• Коннектор (2)

• Чехол для переноски устройства

• Специальный набор для чистки

• Руководство по эксплуатации HI-6122



Дополнительные опции для HI-6105

• Оптический кабель расширения: H-491263-xx

• Карта интерфейсная монитора поля: H-491277

• Набор для ТО (оптоволокно): 112333

• Сборочный зондовый стенд: H-491269

• Доп. транспортер для стенда зондового: H-491276



Характеристики HI-6105 электрические

• Частотный охват: 100 кГц – 6 ГГц

• Обнаружение: изотроп. (X, Y, Z)

• Част. хар-ки: 500кГц - 2ГГц +1.0, -2.5 дБ, 2 - 5,5ГГц +3.5, -4.0 дБ, 5.5 - 6ГГц +2.0, -6.0 дБ

• Хар-ки с коррекц: 100кГц – 6ГГц ± 0.9 дБ

• Динамич. диапазон сост.: 0.5 - 800 В/м (single)

• Разрешение в пределах: 0,01 В/м

• Отклонение изотроп: ±0.5 дБ @ 400 МГц

• Значение линейности сост.: ± 0.5 дБ (27 МГц)

• Част. дискретиз. (типовая): > 70 выб/сек (макс) >1500 В/м CW

• Макс. перегрузка м.б.: > 1500 В/м CW



Характеристики HI-6105 физические

• Интерфейс: оптоволокно дуплекс (62.5 микрон многомод), FC лазера, кабель оптич. 1м

• Питание: лазерное

• Температур. диапазон: 10-40°C

• Габариты корпуса: 32 х 32 х 32 мм

• Датчик зашиты (высота): 43мм

• Для монтажа: 1/4-20 UNC (внутр. резьб)

• Вес изделия: 80 грамм
