Описание и характеристики

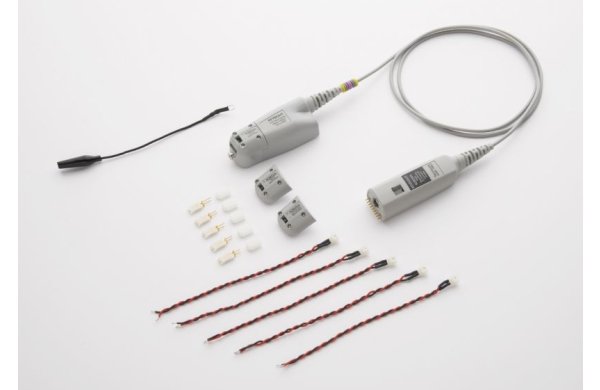

Высокочувствительный токовый пробник N2821A
Минимальная сила тока: 50 мкА
Максимальная сила тока: 5 А
Стандартный динамический диапазон: более 1 000:1 или 60 дБ
Полоса пропускания:
– 3 МГц (для канала с малым усилением)
– 500 кГц (для канала с большим усилением)
| Полоса пропускания | 3 МГц (для Кан с малым усилением), 500 кГц (для Кан. с большим усил.) |
| Время нарастания | < 0,116 мкс (Кан с мал. усил.), 0,7 мкс (Кан с большим усил.) |
| Максимальный ток | 5 A (DC) |
| Коэффициент трансформации | 6В/А…30В/А |
| Минимальная чувствительность | 50 мкА |
| Погрешность | ± 3 % или 10 мкА |
| Максимальный размер проводника | 20 мм |
| Особенности | Высокочувствительный токовый пробник («прямого» подключения в цепь) для измерения постоянного/DC тока не прибегая к впаиванию или выпаиванию проводников. Подключение к осциллографам с входом BNC. Длина соед. кабеля 1,2 м (коннектор BNC), макс. ток до 120А с опцией шунта N2825A (1,5 мОм), установка нуля (DC-zero). Питание ±5 В пост. Совместимость с осциллографами Keysight InfiniiVision 3000X, 4000X и 6000x, Infiniium 9000A / 9000H |
