Описание и характеристики
Пассивный пробник N2876A
Полоса пропускания 1,5 ГГц
Коэффициент деления 100:1
Входная емкость 2,6 пФ
Входное сопротивление 5 кОм (при подключении к входу осциллографа 50 Ом)
Максимальное входное напряжение 21 В CAT I
Пассивный пробник N2876A с полосой пропускания 1,5 ГГц и коэффициентом деления 100:1 предназначен для точных измерений параметров высокоскоростных сигналов. Этот пробник используется с осциллографами, имеющими входной импеданс 50 Ом.

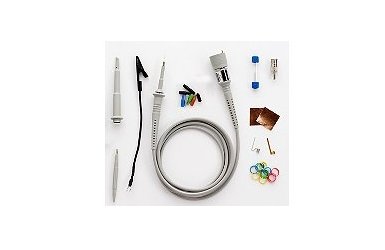

Компактные наконечники 2,5 мм, низкая входная емкость и различные принадлежности превращают серию пассивных пробников N2870A в идеальный инструмент для отладки современных высокоскоростных цифровых схем с плотно расположенными компонентами микросхем или устройств с поверхностным монтажом.
Острый подпружиненный наконечник пробника предотвращает соскальзывание пробника c тестируемого устройства. Изолирующие колпачки позволяют отцентрировать наконечник пробника по выводу микросхемы и не допустить замыкания с соседними выводами.
Стандартный плоский заземляющий контакт и самоклеющаяся медная заземляющая подложка упрощают подключение к заземлению и позволяют снизить его индуктивность. Дополнительные наконечники расширяют возможности использования пробника в различных приложениях.
Пробник N2876A совместим с осциллографами Keysight серий InfiniiVision и Infiniium с входным сопротивлением 50 Ом. Рекомендуется для проведения измерений в трактах с волновым сопротивлением 50 Ом или сигналов от источников с низким импедансом (менее 50 Ом).
| Полоса пропускания | 1,5 ГГц |
| Максимальное напряжение | 21 В |
| Коэффициент ослабления | 100 |
| Входное сопротивление | 5 кОм |
| Входная емкость | 2,6 пФ |
