Описание и характеристики

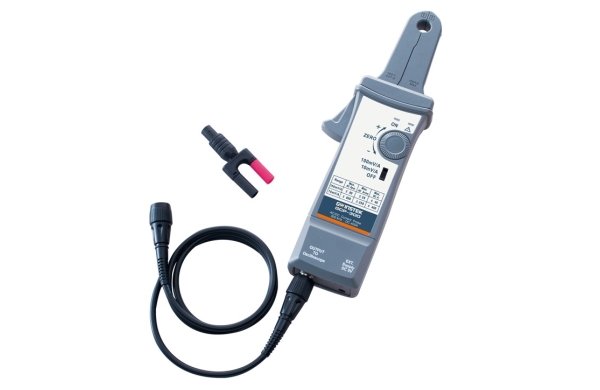

Токовый пробник GCP-300
Полоса пропускания 0… 300 кГц.
Применяется для измерения постоянного и переменного тока (DC/ AC) при анализе качества электроэнергии, для измерения гармоник тока, пусковых токов, пульсаций и шума.
Диапазон измеряемых токов 50 мА…200 Апик (140 Аскз).
Пределы измерений: 200 A (10 мВ/A) и 20 A (100 мВ/A).
Погрешность: < ±3 % (50 мА…20 Апик), <±4 % (0,5 А…80 Апик), < ±15 % (80...200 Апик).
Коэф. преобразования: 100 мВ/А; 10 мВ/А.
Измерение AC+DC TRMS.
Функция уст. «0»-показаний пост. тока (DC Zero). Индикатор перегрузки по току «Overload». Питание 9В (1 шт Крона), с приоритетом питания от сетевого адаптера.
Максимальный раскрыв клещей 11 мм.
Размер 280 х 70 х 32 мм.
Масса 260 гр.
Электробезопасность кат. III/ 300В, кат II /600В.
Длина соед. провода 1м,
Тип коннектора BNC, в комплекте адаптер «BNC-банан 4 мм» для подключения к вольтметрам и мультиметрам.
| Полоса пропускания | 0 (DC)...300 кГц |
| Время нарастания | < 1,17 мкс |
| Максимальный ток | 280 Аскз (AC/DC) |
| Коэффициент трансформации | 10 мВ/A, 100 мВ/A |
| Минимальная чувствительность | 0,05 A |
| Погрешность | ±3 % (до 20 Апик), < ±4 % (до160 Апик), < ±15 % (160А….400 Апик) |
| Максимальный размер проводника | 11 мм |
| Особенности | токовый пробник (тип «клещи») для измерения пост. и переменного тока (AC+DC TRMS) без разрыва цепи. Используется при анализе качества электроэнергии, для измерения гармоник тока, пусковых токов, пульсаций и эл.шума. Подключение к осциллографам, скопметрам и другим приборам имеющим вход BNC. Макс. импульсный ток 400 Aпик, длина соед. кабеля 1 м (коннектор BNC), установка нуля (DC-zero), индикация перегрузки по току («Overload»), питание 9В (Крона) с приоритетом питания от штатного сетевого бл. питания. В комплекте сменный адаптер подключения к приборам с гнездами 4 мм/мама (мультиметр, вольтметр) . Макс. рабочее напряжение 600 В кат III, масса 260 гр |
