Пробник высоковольтный HVFO108

Артикул: 1-380206

Полоса пропускания: 150 МГц; Время нарастания: 3,3 нс; Максимальное напряжение: 35.000 В (DC + пик AC); Особенности: Изолированный высоковольтный пробник с гальванической развязкой с применением оптоэлектронного преобразователя на основе технологии приемо-передачи аналогового сигнала через оптоволокно. Минимальный шум и улучшенные параметры подавления помех (140 дБ CMRR). Для подключения к ИУ требуются сменные насадки (5 типов входных насадок с номиналами Uвх +/-1 В …+/-40 В). Питание от внутр. аккумулятора (до 6 ч.).

Описание и характеристики

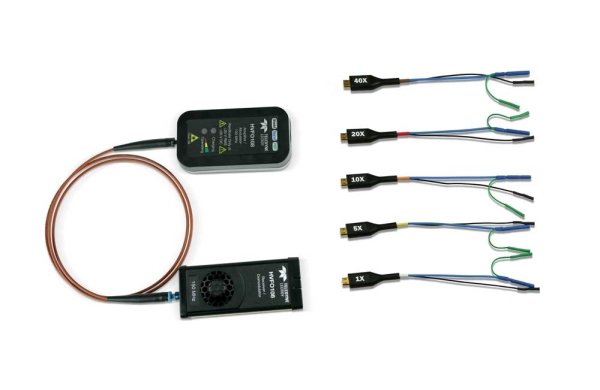

Высоковольтный оптически изолированный пробник HVFO108

Система измерений HVFO108 разработана с целью максимального соответствия потребностям отрасли и при этом имеет приемлемую стоимость по сравнению с другими решениями.
По оценке разработчиков системой может быть решено ~95% задач измерений с «плавающей землей» малых сигналов на ВВ шине (HV) в устройствах питания силовой электроники при тестировании датчиков на соответствие EMC, EFT, ESD и систем защиты от радиочастотных помех.
HVFO108 значительно превосходит возможности измерений и точность воспроизведения сигнала (fidelity) обычных ВВ дифференциальных пробников и систем сбора информации, которые основаны на гальванической развязке в цепи высокого напряжения.
Применение системы исключает необходимость выполнять достаточно опасные испытания ЭУ традиционными средствами, которые требуют развязки по «земле» как осциллографа, так и подключаемого к нему пробника.

Полоса пропускания 150 МГц
Время нарастания 3,3 нс
Максимальное напряжение 35.000 В (DC + пик AC)
Особенности Изолированный высоковольтный пробник с гальванической развязкой с применением оптоэлектронного преобразователя на основе технологии приемо-передачи аналогового сигнала через оптоволокно. Минимальный шум и улучшенные параметры подавления помех (140 дБ CMRR). Для подключения к ИУ требуются сменные насадки (5 типов входных насадок с номиналами Uвх +/-1 В …+/-40 В). Питание от внутр. аккумулятора (до 6 ч.).
