Программируемый магазин сопротивлений со стандартным диапазонов сопротивлений от 10 Ом до 300 кОм, с возможностью расширения (0,1 Ом – 10 МОм). Моделирование платиновых и никелевых датчиков температуры. Интерфейс RS-232 или GPIB. Погрешность: 0,02%. |
- Калибровка контроллеров температуры
- Диапазон сопротивления от 0,1 Ом до 10 MОм (M-602A)
- Погрешность 0,02%
- Температурный коэффициент
- Моделирование датчиков температуры (Pt, Ni) с погрешностью 0,2 °C
- Внутренний аккумулятор/сетевой адаптер
- Интерфейс RS-232 или GPIB

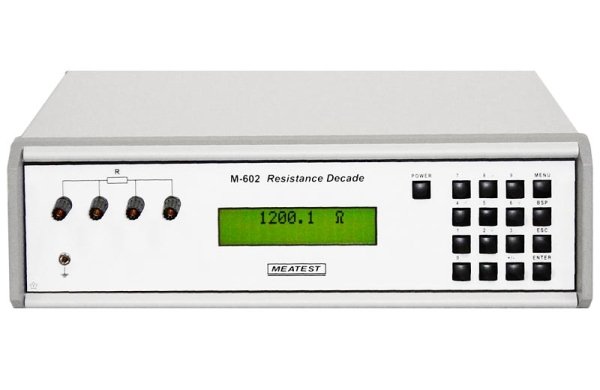

Программируемый декадный магазин сопротивлений M-602/М-602А предназначен для поверки омметров и термометров с температурными датчиками сопротивления Pt и Ni. Декадный магазин оптимально подходит для автоматизированного испытания термоэлементов, основанном на моделировании платиновых и никелевых термометров сопротивления. Благодаря хорошей точности и возможности дистанционного управления M-602 может быть использован в поверочных лабораториях, поточных линиях, сервисных центрах и отделах опытно-конструкторских работ. Для использования прибора в промышленности спроектирована версия в 19" модуле с высотой 3HE.
Технические характеристики
| M-602 | M-602A | |
| Диапазон значений сопротивления | 10 Ом – 300 кОм | 0,1 Ом – 10 МОм |
| Моделирование датчиков температуры (Pt) | -200…850 °C (-328…1562 °F) | |
| Моделирование датчиков температуры (Ni) | -60…300 °C (-76…572 °F) | |
| Типы датчиков температуры | Pt100…Pt1000, Ni100…Ni1000 | Pt10…Pt20000, Ni10…Ni20000 |
| Разрешение | 0,001 Ом в диапазоне 10,000 – 300,000 Ом 0,01 Ом в диапазоне 30,001 – 1000,00 Ом 0,1 Ом в диапазоне 1000,1 – 3000,0 Ом 1 Ом в диапазоне 3·000 – 10·000 Ом 10 Ом в диапазоне 10,00 – 30,00 кОм 100 Ом в диапазоне 30,0 – 100,0 кОм 1 кОм в диапазоне 100 – 300 кОм 0,01 °C для датчиков типов Pt, Ni |
0,00001 Ом в диапазоне 0,10000 – 2,00000 Ом 0,0001 Ом в диапазоне 2,0001 – 20,0000 Ом 0,001 Ом в диапазоне 20,001 – 200,000 Ом 0,01 Ом в диапазоне 200,01 – 2 000,00 Ом 0,1 Ом в диапазоне 2·000,1 – 20·000,0 Ом 1 Ом в диапазоне 20·001 – 200·000 Ом 10 Ом в диапазоне 200,01 – 2·000,00 кОм 100 Ом в диапазоне 2·000,1 – 10·000,0 кОм 0,01 °C для датчиков типов Pt, Ni |
| Температурный коэффициент сопротивления | < 25 ppm/°С | |
| Максимальная рассеиваемая мощность | 2 Вт | |
| Схема подключения | 2-, 3- или 4-полюсная | |
| Клеммы | Приборные с золотым покрытием, диаметр 4 мм | |
| Интерфейс | RS-232 или GPIB | |
| Питание | Внутренний аккумулятор 12 В, сетевой адаптер (100 – 240 В, 50 Гц) | |
| Время автономной работы | 6 часов | |
| Номинальная температура | +18…+28 °C | |
| Рабочая температура | +5…+40 °C | |
| Температура хранения | -10…+50 °C | |
| Размеры | 325х111х316 мм (ШхВхГ) | |
| Масса | 4,5 кг | |
Погрешность сопротивления M-602
| Диапазон | Погрешность |
| 10 – 200 Ом | 0,05% + 15 мОм |
| 200 Ом – 10 кОм | 0,02% |
| 10 – 50 кОм | 0,05% |
| 50 кОм – 100 кОм | 0,1% |
| 100 кОм – 300 кОм | 0,5% |
Погрешность сопротивления M-602A
| Диапазон | Погрешность |
| 0,1 Ом – 200 Ом | 0,05% + 15 мОм |
| 200 Ом – 2 МОм | 0,02% |
| 2 – 10 МОм | 0,05% |
Погрешность моделирования Pt датчиков температуры
| Температура | Pt10 – Pt200 | Pt201– Pt20000 |
| от -200 до 0 °С | 0,2 °С | 0,2 °С |
| от 0 до 850 °С | 0,2 °С | 0,2 °С |
Погрешность моделирования Ni датчиков температуры
| Температура | Ni10 – Ni200 | Ni201– Ni20000 |
| от -60 до 0 °С | 0,2 °С | 0,1 °С |
| от 0 до 300 °С | 0,1 °С | 0,1 °С |
Комплект поставки
- Магазин сопротивлений M-602/М-602А
- Блок питания
- Кабель RS-232 (только для версии с интерфейсом RS-232)
- Руководство по эксплуатации
- Программное обеспечение
Информация для заказа
| Интерфейс | |
| RS-232 | M-602/602A-V1xxx |
| GPIB | M-602/602A-V2xxx |
| Моделирование короткого замыкания и размыкания выходных клемм | |
| нет | M-602/602A-Vx0xx |
| есть | M-602/602A-Vx1xx |
| Исполнение | |
| Настольное | M-602/602A-Vxx0x |
| Стойка 19'' | M-602/602A-Vxx1x |
| Настольное с держателем | M-602/602A-Vxx2x |
| Электропитание | |
| Сетевое | M-602/602A-Vxxx0 |
| Сетевое и батарейное | M-602/602A-Vxxx1 |
