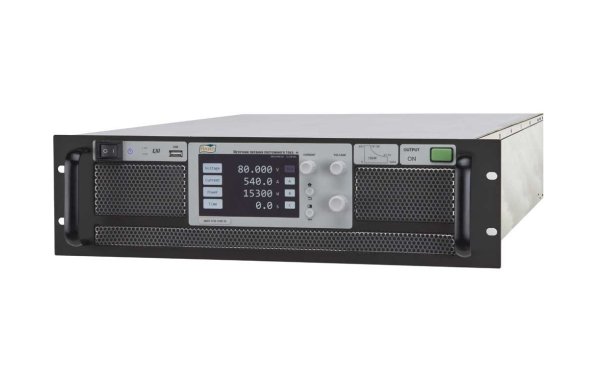

Программируемый импульсный источник питания постоянного тока АКИП-1156-350-42

Артикул: 1-366767

  • Pмакс.: 5000 Вт
  • V1 Uмакс.: 350 B
  • A1 Ток @ Uмакс.: 14,28 А
  • V2 Напряж. @ Iмакс.: 119,04 В
  • A2 Iмакс.: 42 A

Краткие характеристики

  • Выходные параметры (в зависимости от модели): напряжение до 650 В, выходной ток до 180 А, максимальная мощность до 5000 Вт
  • Режим стабилизации тока (СС), напряжения (CV) и мощности (СP)
  • Защита от перенапряжения, перегрузки по току, по мощности
  • Активный корректор коэффициента мощности, PF > 0,95
  • Параллельное объединение источников (до 10) в режиме ведущий/ ведомый.
  • Регулировка внутреннего сопротивления
  • Управление с передней панели и удаленное
  • Встроенный источник звукового предупреждения, память настроек (профиль перед выключением)
  • 16 бит ЦАП для настроек, и 24 бит АЦП для измерений выходных параметров
  • Дисплей с 5 разрядным индикатором напряжения и тока, разрешение 1 мВ / 1 мА
  • Подключение удаленной нагрузки по 4-х проводной схеме
  • Создание последовательностей через программное обеспечение: 500 шагов, 16 профилей
  • Три ячейки памяти для сохранения/загрузки настроек с передней панели
  • Интерфейсы: USB на передней панели (для USB памяти), LAN (LXI), опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс
  • Экран: сенсорный, диагональ 12,7 см, разрешение 800х480
  • Исполнение корпуса 3U
  • Питание от 3-х фазной сети (~180...~460 В), 50/60 Гц



Модель Pмакс. V1
Uмакс.
A1
Ток @ Uмакс.
V2
Напряж. @ Iмакс.
A2
Iмакс.
АКИП-1156-80-180 5000 Вт 80 B 62,5 А 27,77 В 180 A
АКИП-1156-250-60 5000 Вт 250 B 20 А 83,33 В 60 A
АКИП-1156-350-42 5000 Вт 350 B 14,28 А 119,04 В 42 A
АКИП-1156-500-30 5000 Вт 500 B 10 А 166,66 В 30 A
АКИП-1156-650-23 5000 Вт 650 B 7,69 А 217,39 В 23 A



Технические характеристики

Характеристики Параметры Значения
Установка выходных параметров Дискретность установки 5 разрядный индикатор (от 1 мВ/ 1 мА)
Погрешность установки Напряжение: ± 0,1%
Ток: ± 0,2%
Мощность: ± 1%
Погрешность измерения Напряжение: ± 0,1%
Ток: ± 0,2%
Мощность: ± 0,5%
Стабилизация напряжения (CV) Нестабильность При изменении напряжения питания 0,02%
При изменении тока нагрузки 0,05%
Уровень пульсаций  < 15 мВскз (АКИП-1156-80-180); < 36 мВскз (АКИП-1156-250-60); < 50 мВскз ( АКИП-1156-350-42); < 63 мВскз (АКИП-1156-500-30); < 180 мВскз (АКИП-1156-650-23)
Время установления U:
-от 0 до Uуст. с нагрузкой
-от U уст. до 1В с/ без нагрузки
< 30 мс
< 80 мс/ < 30 с (АКИП-1156-80-180); < 10 с (остальные модели)
Время реакции на изменение нагрузки < 1,5 мс
Стабилизация
тока (CC)
Нестабильность При изменении напряжения питания: 0,05%
При изменении напряжения на нагрузке: 0,15%
Уровень пульсаций 72 мА (АКИП-1156-80-180); 20 мА (АКИП-1156-250-60); 16 мА (АКИП-1156-350-42); 15 мА (АКИП-1156-500-30; АКИП-1156-650-23)
Установка внутреннего сопротивления Диапазон регулировки 0...0,4444 Ом (АКИП-1156-80-180)
0...4,1667 Ом (АКИП-1156-250-60)
0...8,3333 Ом (АКИП-1156-350-42)
0...16,667 Ом (АКИП-1156-500-30)
0...28,261 Ом (АКИП-1156-650-23)
Разрешение 0,0001 Ом (АКИП-1156-80-180; АКИП-1156-250-60; АКИП-1156-350-42); 0,001 Ом (АКИП-1156-500-30; АКИП-1156-650-23)
Погрешность установки ≤ 2,3% от Rмакс
Дистанционное управление Интерфейс LAN (LXI)
опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс
Интерфейс аналогового  ДУ 0…5 В или 0…10 В (программирование/ мониторинг)
Память и профили Память (передняя панель) 3 ячейки памяти для сохранения настроек
Память (ДУ) 16 ячеек для формирования последовательности (до 500 шагов в ячейке)
Длительность шага 1 мс ... 999999,999 с
Общие данные Напряжение питания 3-фазн., 180~460 В, частота 47~63 Гц
(сетевой кабель питания в компл. поставки - не входит!)
Ток (макс) 20 А/фаза (180 В), 33 А/фаза (460 В)
Потребляемая мощность (макс) 6 кВт
Разрешение дисплея Сенсорный, диагональ 12,7 см, разрешение 800х480
Рабочие условия  0…50 °C; влажность: ≤ 90 %
Условия хранения  -20…70 °С; влажность: ≤ 90 %
Габаритные размеры (ШхВхГ) 482 × 132 × 765,1 мм
Масса 27,5 кг (АКИП-1156-80-180)
26 кг (остальные модели)
Опции WR-OPT-ANA - Аналоговый интерфейс дистанционного управления.
WR-OPT-422U - Интерфейсы RS-422 / RS-485 и USB.
WR-OPT-488 - Интерфейс GPIB.
