Преимущества
АКИП-9503 представляет собой обучающий радиокомплект в составе набора типовых модулей и блоков. Он является удобным средством, позволяющим наглядно демонстрировать студентам базовые процессы в радиочастотных трактах и устройствах ВЧ и СВЧ диапазона с использованием коаксиальных и волноводных трактов. Рабочий диапазон моделирования РЭА составляет: 9 кГц…3 ГГц .
Микрополосковая конструкция сменных модулей и блоков, включает в себя внешнее прозрачное покрытие из оргстекла для визуального наблюдения всех элементов и внутренних цепей во время работы собранного устройства.
Радиокомплект способствует глубокому пониманию учащимися физических явлений, обеспечивает системный подход в освоении базовых принципов генерации и передачи радиочастотных сигналов, понимании основ работы РЭА и измерительного оборудования. АКИП-9503 формирует устойчивые практические навыки моделирования линий передачи, стимулирует успешное усвоение учебного материала, закрепление полученных теоретических знаний в ходе натурных стендовых экспериментов.
Комплект АКИП-9503 позволяет реально проникнуть в сущность волновых физических явлений, временных и частотных измерений, на практике приобщиться к основам построения трактов распространения радиоволн (линий передачи), изучить способы практической реализации устройств детектирования и приема сигналов (антенны, ВЧ/СВЧ модули и блоки, устройства сопряжения), а также другие фундаментальные понятия. В конечном итоге – уяснить, как на практике использовать все эти сложные и важные элементы построения современной РЭА и измерительных приборов.
| Технические характеристики обучающего радиокомплекта АКИП-9503 | |
|---|---|
| ГУН 3030-1 (ГЕНЕРАТОР УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ) | |
| Частота | 1300 - 2350 МГц |
| Управляющее напряжение | 0-20 В |
| Мощность | ≥5 дБм |
| СОГЛАСОВАННАЯ НАГРУЗКА 3030-6 | |
| Согласованная нагрузка | 50 Ом |
| ¼ длины волны | 50 Ом – 100 Ом |
| Тупиковая нагрузка | 50 Ом – 100+j80 Ом |
| МИКРОПОЛОСКОВОЕ КОЛЬЦО 3030-3 | |
| Средняя частота | 2000 МГц ± 50 МГц |
| Полоса частот | ≥ 400 МГц |
| Потери передачи | ≤ 3 дБ |
| Потери изолятора | ≥15 дБ |
| НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ 3030-4 | |
| Средняя частота | 2000 МГц ± 50 МГц |
| Полоса частот | ≥ 800 МГц |
| Переходное ослабление | 10 ± 1 дБ |
| Направленность | ≥10 дБ |
| КОММУТАТОР НА PIN-ДИОДЕ 3030-10 | |
| Диапазон частот | 750 – 2500 МГц |
| Вносимые потери | 3 дБ |
| АТТЕНЮАТОР 3030-7 | |
| Диапазон частот | 1000 – 2500 МГц |
| Ослабление | 10 ± 1 дБ |
| МОДУЛЯТОР НА PIN-ДИОДЕ 3030-11 | |
| Тип модулирующего сигнала | Меандр 1 кГц |
| Коэффициент модуляции | 30% - 90% |
| РЕЗОНАТОР 3030-16 | |
| Средняя частота | 2000 МГц ± 50 МГц |
| Полоса частот | ≥ 30 МГц |
| Вносимые потери | ≤ 7 дБ |
| ГИБРИДНОЕ КОЛЬЦО 3030-9 | |
| Средняя частота | 2100 ± 50 МГц |
| Полоса частот | ≥ 450 МГц |
| Развязка | ≥20 дБ |
| МИКРОПОЛОСКОВАЯ АНТЕННА | |
| Средняя частота | 1960 ± 30 МГц |
| Полоса частот | 40 МГц |
| Уровень усиления | ≥ 5 дБ |
| СМЕСИТЕЛЬ 3030-2 | |
| Диапазон частот RF/LO | 200 – 3000 МГц |
| Диапазон промежуточных частот | 50-1000 МГц |
| Потери | ≤ 12 дБ |
| ШЛЕЙФОВЫЙ ОТВЕТВИТЕЬ 3030-20 | |
| Средняя частота | 2050 ± 50 МГц |
| Полоса частот | ≥ 300 МГц |
| Направленность | ≥ 3 дБ |
| РАССОГЛАСОВАННАЯ НАГРУЗКА 3030-5 | |
| Сопротивление | 200 Ом (Открытая, короткозамкнутая, несогласованная) |
| СВЧ УСИЛИТЕЛЬ 3030-21 | |
| Диапазон частот | 50 – 3000 МГц |
| Усиление | ≥ 10 дБ |
| УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ 3030-25 | |
| Рабочая частота | 60 МГц |
| Усиление | > 40 дБ |
| Полоса пропускания | > 3 МГц |
| ДЕЛИТЕЛЬ МОЩНОСТИ 3030-8 | |
| Полоса частот | 0 – 3000 МГц |
| Эффективная полоса частот | 1000 – 3000 МГц |
| Изоляция | ≥ 10 дБ |
| ФИЛЬТР 3030-12, 13, 14, 15 | |
| LPF | 0 – 2100 МГц ± 50 МГц, потери ≤ 1,5 дБ |
| BPF | Центральная частота F0 = 1950 ± 50 МГц, Полоса частот ≤F0 *15%МГц |
| HPF | ≥ 1800 МГц ± 50 МГц, потери ≤ 1,5 дБ |
| BSF | Центральная частота F0 = 1800 ± 50 МГц, Полоса частот ≥ 600 МГц (потери ≥ 25 дБ), ≤ 1500 МГц (потери ≤ 3 дБ) |
| КОАКСИАЛЬНЫЙ ДЕТЕКТОР 3030-24 | |
| Диапазон частот | 0,5 – 3 ГГц |
| Чувствительность | 0,15 мВ/мВт |
| Частотный отклик | 0,6 дБ |
| КСВН | 1,7 |
| ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ | |
| Перемещаемая дистанция | ≥ 170 мм |
| КСВ | 1,05 |
| ПОЛОСОВОЙ ФИЛЬТР 3030-17, 18, 19 | |
| Полоса пропускания | 500 МГц |
| Потери | 20 дБ |

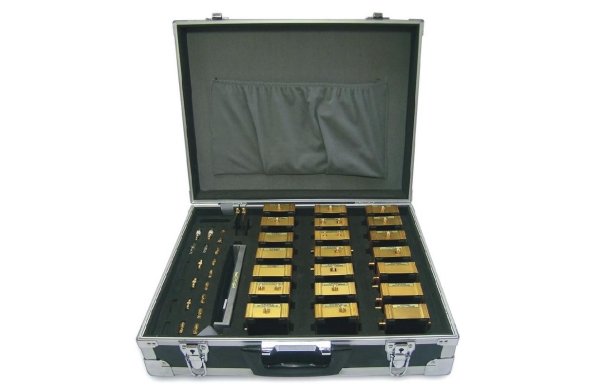

Комплектация
- Оконечная нагрузка SMA - 50 Ом - 3шт.
- Открытая SMA нагрузка - 1шт.
- Короткозамкнутая SMA нагрузка - 1шт.
- Соединитель SMA - 50JJ - 3шт.
- Соединитель SMA - 50KK - 1 - 1шт.
- Кабель питания SMB - C - TKW1.5 -3 («банан»-SMA) - 4шт.
- Экранированный провод-сборка SFF - 1.5 - 50-1 - 13шт.
- Экранированный провод-сборка SFF-50–2-1 - 6шт.
- Переход BNC – SMA - 2шт.
- Коаксиальный аттенюатор 10 дБ - 1шт.
- Коаксиальный аттенюатор 20 дБ - 1шт.
- Соединитель-тройник SMA-50KKK - 3шт.
- Соединитель SMB-jj - 9шт.
- Отвертка - 1шт.
- Оригинальный справочник (методическое пособие по выполнению лабораторных работ) - 1шт.
