Поставляется в комплекте с с термостолами серии НП
Описание

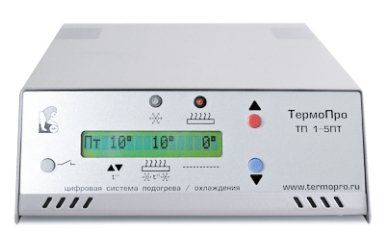

На основе технологии «ТЕРМОПРО» разработан цифровой регулятор для стабилизации температуры элементов «ПЕЛЬТЬЕ» ТП 1-5 пт.
Цифровой регулятор ТП 1-5пт позволяет стабилизировать температуру элементов «ПЕЛЬТЬЕ» в диапазоне от 0 до +50°С.
Регулятор изготавливается с учетом технических требований заказчика к конструкции системы нагрева/охлаждения и ее мощности. Возможно исполнение с отрицательным диапазоном температур
Область применения
Реализован узел термостатирования дозируемой жидкости для дозаторов серии ПП-34Ц.
Термостатирование дозируемой жидкости обеспечивает постоянство ее вязкости вне зависимости от температуры в помещении, что существенно повышает точность дозирования пневмоимпульсами.
Управление узлом стабилизации температуры осуществляется регулятором ТП 1-5пт.
Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока.
Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута, Bi2Te3 и германида кремния), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу противоположные (p->n). Протекающий электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.
Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 К.
Достоинством элемента Пельтье является небольшие размеры, отсутствие каких-либо движущихся частей, а также газов и жидкостей. При обращении направления тока возможно как охлаждение, так и нагревание — это даёт возможность термостатирования при температуре окружающей среды как выше, так и ниже температуры термостатирования.
Характеристики
| Параметры | Значения |
|---|---|
| Напряжение питания | ~220 В / 50Гц |
| Число каналов регулировки температуры | 1 канал (модели ТП 1Х, ИК 1Х) 2 канала (модели ТП 2Х, ИК 2Х) |
| Мощность подключаемой нагрузки | до 2000 Вт на канал |
| Диапазон регулирования рабочей температуры | 50 - 350 °C (модели ИК 2Х - 50 - 400 °C, модели ИК 1Х - 50 - 650 °C) |
| Точность поддерживания температуры | 1°C (зависит от вида нагрузки) |
| Дискретность изменения температуры | 1°C |
| Блок памяти температур | 6 ячеек на канал (4 - некоторые модели) |
| Подогрев и пайка по термопрофилю | На всех моделях с индексом ПРО |
| Контрольный выносной термодатчик | На всех моделях с индексом КД |
| Диапазон измерения температур контрольного термодатчика | -70 ... +500 °C |
| Габариты контрольного термодатчика | 4 х 2 х 0.5 мм |
| Отработка термопрофиля, получение термографика | Есть |
| Габариты корпуса (без шнура) | 280 х 165 х 60 мм |
| Масса прибора | от 1.6 до 2 кг (зависит от модели) |
Комплектация
- Регулятор температуры
- Руководство по эксплуатации
- Упаковка
