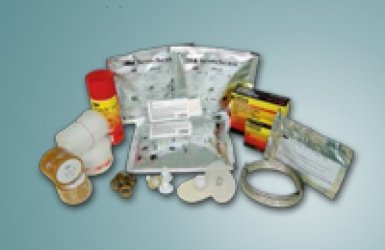

Комплект 92-OT-RK-2,3 для ремонта соединительных муфт СЭФ1, СЭФ2, устанавливаемых на силовых кабелях с бумажно-пропитанной изоляцией (БПИ)
Ремонтный комплект 92-ОТ RK-2,3 применяется для устранения течей масла из-под эпоксидных соединительных муфт типа СЭФ на кабелях с бумажной изоляцией, работающих под напряжением до 10 кВ. В состав комплекта входят материалы, благодаря которым в течение быстрого времени, возможно устранить течи масла, без демонтажа и замены муфты.
Наиболее характерные места течей масла:
Наиболее характерными местами являются стыки двух полумуфт в месте соединения кабелей, а также стыки оснований полумуфт с оболочкой кабеля.
Таблица выбора ремонтного комплекта 92-ОТ RK 2,3:
| Наименование комплекта | Марка ремонтируемых кабелей | Марки кабелей бронированных c бумажно-масляной изоляцией на напряжение 6/10 кВ |
| 3М 92-OT RK2 | СЭФ 3х50 - 3х120 | СБ, АСБ, СБГ, АСБГ, ЦСБ и их аналоги |
| 3М 92-OT RK3 | СЭФ 3х150 - 3х240 |
Методика устранения течей:
- очистка поверхности муфты СЭФ с помощью специального аэрозоля Scotch 1625 и специальных пропитанных салфеток для очистки кабеля СС-3, входящих в комплект.
- на места течей масла наносится силиконовая маслоблокирующая мастика Эластосил и прижимается самослипающейся силиконовой лентой Scotch 70
- из сетчатой ленты Р3F и ПВХ ленты P51S создается кокон
-сверху кокон покрывается устойчивой к механическому воздействию лентой Scotch 22
-через установленные в коконе клапаны с помощью шприца-пистолета Е4 нагнетается под давлением полиуретановый компаунд приготовленный в закрытых пакетах по системе СМР.
Преимущества ремонтного комплекта 92-ОТ RK-2,3:
- Применяется для кабеля сечением до 240мм2
- Универсальность применения;
- Использование системы СМР (закрытое смешивание и заливка компаунда);
- Отсутствие огня при монтаже;
Дополнительные рекомендации:
При монтаже данного комплекта требуется специальный инструмент – пистолет-шприц для нагнетания компаунда Е-4 D.
