Описание:
Роторные системы предназначены для автоматизации технологических процессов по нанесению однокомпонентных клеев и герметиков на поверхности тел вращения в виде концентрической окружности или дуги. Например, при производстве:
- автомобильных фильтров;
- динамических излучателей;
- запорной арматуры;
- предварительного нанесения сухих анаэробных фиксаторов на болты и шпильки.
Принцип действия:
Нанесение клея осуществляется путем вращения детали установленной на поворотном столе (или оправке) и равномерной подачи клея из заранее спозиционированной дозирующей насадки.
Цикл нанесения осуществляется автоматически по команде оператора и состоит из четырех этапов:
- разгон поворотного стола до номинальной скорости и перемещение дозирующей насадки из парковочного в рабочее положение с помощью пневматического модуля перемещения;
- равномерная подача клея на деталь;
- отключение подачи клея после поворота стола на заданный угол;
- торможение поворотного стола и перемещение дозирующей насадки из рабочего в парковочное положение.

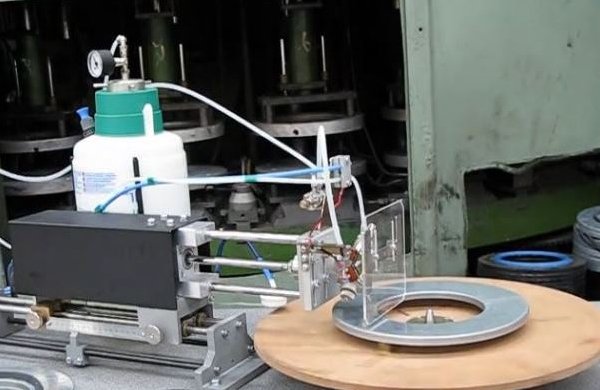

Состав роторного дозатора:
- поворотный стол (или шпиндель с оправкой);
- модуль линейного перемещения;
- резервуар для подачи клея;
- дозирующий клапан с насадкой;
- электропневматический блок управления.
Конфигурация роторного дозатора может быть адаптирована под решение Вашей производственной задачи. Возможно:
- одновременное нанесение клея на несколько деталей;
- одновременное нанесение клея в несколько потоков на одну деталь;
- автоматическое закрепление деталей с помощью вакуума или сжатого воздуха;
- добавление в тракт промывочного клапана для удобной работы с цианоакрилатными клеями
Преимущества:
- значительное повышение производительности труда;
- повышение качества выпускаемой продукции;
- контролируемый расход клея и снижение затрат на него;
- высокая регулируемая скорость нанесения;
- быстрая перенастройка радиуса нанесения;
- автоматическая поддержка постоянной линейной скорости нанесения при любом радиусе;
- получение ровного клеевого слоя;
- возможность простой регулировки толщины клеевого слоя
Технические характеристики:
- Линейная скорость нанесения клея до 500мм/с
- Радиус нанесения клея до 210мм
- Угол дуги нанесения регулируемый
- Многопроходное нанесение возможно
- Максимальная вязкость жидкого клея до 10000мПа.с
- Подача жидкого клея из резервуара
- Подача вязких (тиксотропных) герметиков из картушей (колбас) возможна
