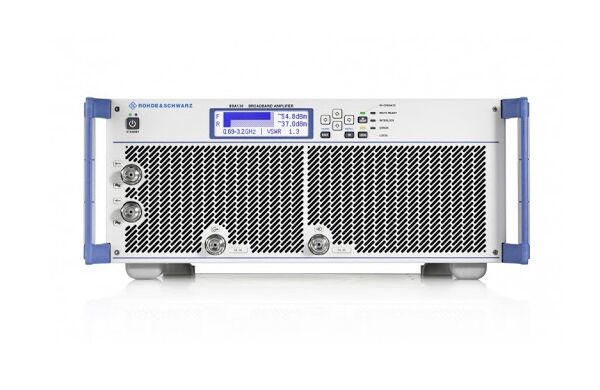

Превосходные усилители с диапазоном частот от 4 кГц до 6 ГГц и высокой плотностью мощности.
Ключевые факты
- Три диапазона частот:
- От 80 МГц до 1,0 ГГц;
- От 0,69 до 3,2 ГГц;
- От 2,5 до 6,0 ГГц.
- Выходная мощность от 22 до 4200 Вт.
- Рабочий класс транзисторов регулируется от класса A до класса AB.
- Выбор между максимальной выходной мощностью или более высоким допуском по рассогласованию.
- Подходит для амплитудной, частотной, фазовой и импульсной модуляции.
- Трехлетняя гарантия и гибкие соглашения об уровне обслуживания.
Особенности и преимущества
1. Усилитель для любого применения
- Оптимизированная настройка для удобства использования.
- Регулируемая точка смещения.
- Максимальная выходная мощность или более высокий допуск по рассогласованию.
2. Гибкие управление и эксплуатация
- Ручное управление.
- Местное и дистанционное управление посредством веб-браузера и ПК.
- Дистанционное управление через Ethernet.
- Две различные блокировки.
3. Все в одной системе.
- Компактная модульная конструкция.
- Компактные и гибкие: двухполосные и двухдиапазонные усилители высотой четыре HU.
- Широкие возможности коммутации для входных, выходных и контрольных портов.
4. Опыт в разработке и компетентность
- Выдающиеся познания в области разработки усилителей, основанные на многолетнем опыте.
- Современная ВЧ-конструкция.
- Серийное производство на одном из самых прогрессивных заводов Европы.
Характеристики
|
ВЧ-характеристики |
||
|
Диапазон частот |
|
От 80 МГц до 1,0 ГГц |
|
Номинальная выходная мощность |
От 80 МГц до 1,0 ГГц |
От 100 до 4200 Вт |
|
|
От 0,69 до 3,2 ГГц |
От 45 до 1200 |
|
|
От 2,5 до 6,0 ГГц |
От 22 Вт до 280 |
|
Номинальная выходная нагрузка |
|
50 |
|
Неравномерность усиления |
|
±3,8 дБ (или лучше, см. спецификацию) |
|
Диапазон регулировки усиления |
|
> 15 дБ |
|
Смещение |
регулируемый |
От класса A до класса AB, непрерывно |
|
Допуск по рассогласованию |
регулируемый |
КСВН от 2:1 до 6:1, непрерывно |
|
Возможность модуляции |
|
АМ, ЧМ, φМ, ФМ |
|
Номинальный входной импеданс |
|
50 Ω |
|
Максимальный уровень входного ВЧ-сигнала |
|
макс. +15 дБмВт |
|
Уровень входного сигнала для номинальной выходной мощности |
|
–3,4 дБмВт |
|
Номинальный выходной импеданс |
|
50 Ω |
|
Выходной допуск по рассогласованию, КСВН |
|
100 %, без повреждения |
|
Разъемы ВЧ- и контрольных портов |
||
|
Порт входного ВЧ-сигнала |
|
Розетка N-типа |
|
Порт выходного ВЧ-сигнала |
|
Гнездо N-типа, 7/16 DIN или |
|
Контрольные порты ВЧ-сигналов |
выходная мощность в прямом направлении, дополнительно |
Розетка N-типа |
|
|
отраженная выходная мощность, дополнительно |
Розетка N-типа |
|
Обнаруженные контрольные порты |
выходная мощность в прямом направлении, дополнительно |
Розетка N-типа |
|
|
отраженная выходная мощность, дополнительно |
Розетка N-типа |
|
Графический интерфейс пользователя |
||
|
Локальный графический дисплей |
|
200 × 48 пикселей, монохромный |
|
Графический веб-интерфейс Web-GUI |
посредством Ethernet |
RJ-45, 10/100 Мбит/с, автосогласование, полудуплекс/полный дуплекс |
|
Дистанционное управление |
||
|
Ethernet |
|
RJ-45, 10/100 Мбит/с, автосогласование, полудуплекс/полный дуплекс |
|
Общие данные |
||
|
Диапазон рабочего напряжения |
R&S®BBA130-BC100, BC180, |
От 100 до 240 В перем. тока ± 10%, одна фаза, |
|
|
R&S®BBA130-E22-BC240, |
От 110 до 240 В перем. тока ± 10%, одна фаза, |
|
|
R&S®BBA130-BC750 |
От 200 до 240 В перем. тока ± 10%, одна фаза, |
|
|
R&S®BBA130-BC1500-BC4200, |
От 380 до 415 В перем. тока ± 10 %, три фазы, |
|
Воздушное охлаждение |
|
принудительный поток воздуха, встроенные вентиляторы, |
|
Габариты |
||
|
Настольная модель |
Ш × В × Г, включая вентиляторы, рукоятки и ножки |
430 × 196 × 580 мм |
|
|
для монтажа в стойку |
19" 1/1, 4 HU |
|
Стоечные модели (Ш × В × Г) |
R&S®BBA130-BC1500/-D600 |
19" × 12 HU × 800 мм |
|
|
R&S®BBA130-D1200 |
19" × 20 HU × 800 мм |
|
|
R&S®BBA130-BC1800/-BC2100/-BC2700 |
19" × 20 HU × 1000 мм |
|
|
R&S®BBA130-BC4200 |
19" × 35 HU × 1000 мм |
|
Условия окружающей среды |
||
|
Диапазон температур |
рабочая температура |
от 0°C до +40°C |
|
|
температура хранения |
от –20° C до +70°C |
|
Нагрев во влажной среде |
|
макс. +40 °C при 95 % отн. влажности, без конденсации |
|
Высота над уровнем моря |
рабочая высота |
до 2000 м |
|
|
высота хранения |
до 4600 м |
|
Защита |
||
|
КСВН для нагрузки |
|
бесконечно |
|
Блокировки |
|
1 автоматическая блокировка, 1 интерактивная блокировка |
|
Защита входа от напряжения смещения |
дополнительно |
Уровень блокировки постоянной составляющей ≤ 50 В пост. тока |
|
Совместимость с переходными напряжениями |
|
категория II, согласно IEC60364-4-443 |
|
Наибольшая отключающая способность при КЗ |
|
полюсной автоматический выключатель 20 А |
|
Тепловая перегрузка |
|
выключение в случае тепловой перегрузки |
Все указанные параметры действительны при температуре окружающей среды +25 °C, входном импедансе 50 Ом и выходном импедансе 50 Ом.
