Односекционный шкаф сухого хранения DC-1 ESD – самая компактная модель в линейке антистатических шкафов VIKING. Оптимальна для маленьких лабораторий и небольших радиоэлектронных производств, где нет возможности или необходимости установки шкафов с большим количеством секций из-за ограниченного пространства или малых объемов производства. За счет компактности подразумевается установка на рабочем столе.
Шкаф создает оптимальные условия для длительного и безопасного хранения электронных компонентов, печатных плат и готовых узлов на их основе и прочих материалов и деталей, с повышенной чувствительностью к содержанию влаги в воздухе и или статическому электричеству.
Для отслеживания состояния среды внутри камеры используется предварительно откалиброванный емкостный CMOS-сенсор. Для реализации антистатического исполнения – ESD-окрашивание всех стальных деталей и стеклянная дверца с токопроводящей поверхностью и заземляющим контактом.
Стандартная комплектация модели практически полностью аналогична многосекционным шкафам:
- индикатор температуры и влажности,
- цветной дисплей для вывода показаний,
- кнопочная панель управления,
- модуль звукового сигнала для сигнализации длительного открытия дверцы,
- порт RS-232 для подключения к ПК.
Однако поскольку из-за компактности предполагается настольное использование, в стандартный комплект не входят роликовые опоры, доступные у других моделей.
Технические характеристики
| Параметр | Значение |
| Внешние размеры (Ш*В*Г), мм | 600*737*640 (без учета световой колонны) |
| Объем, л | 238 |
| Количество отделений | 1 |
| Количество полок в комплекте | 1 средняя укороченная полка , 1 полка-низ отделения |
| Рекомендуемое количество полок в шкафу | 2 средних укороченных полки |
| Нагрузка на полки, кг | до 55 |
| Максимальные габаритные размеры объектов хранения* | ширина- до 500 мм, высота - до 510 мм, глубина -до 570 мм |
| Диапазон поддержания влажности | 1–50% (но не выше влажности окружающего воздуха) |
| Точность поддержания уровня влажности | ±1% |
| Время выхода в рабочий режим (с 50% до 1 % RH) | не более 1 ч 40 мин. |
| Восстановление до <5% RH** | менее 3 мин |
| Абсорбция влаги | осуществляется с помощью автоматически регенерируемого абсорбента |
| Оповещение об открытой двери и о превышении заданной влажности | реализовано |
| Потребляемая мощность | До 350 Вт в режиме регенерации, не более 5 Вт в режиме хранения |
| Требования к электропитанию | 220±22 вольт переменного тока |
| Класс защиты от внешних воздействий | IP55 |
* Максимальные значения для каждого габарита отдельно
** После открытия двери шкафа сухого хранения на 10 сек
Шкаф сухого хранения односекционный доступен в следующих цветах:
| Артикул | Цвет |
| DC-1B ESD | RAL 9005, черный |
| DC-1W ESD | RAL 9010, белый |
| DC-1G ESD | RAL 7035, серый |
Дополнительное оснащение шкафа (под заказ):

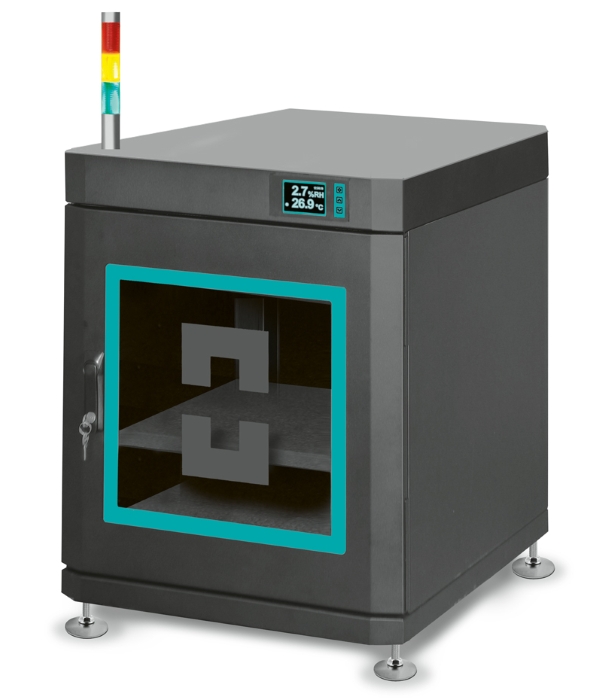

- S-DC – регулируемые ножки вместо колес
- C-DC – световая колонна
- SHW-SH-DC , SHB-SH-DC, SHG-SH-DC – укороченные съемные полки, соответственно белого, черного или серого цвета
- LED-DC – индикаторная LED- подсветка внутренней части
- SCO-DC – система хранения катушек
- LI-DC – ограничитель для полки

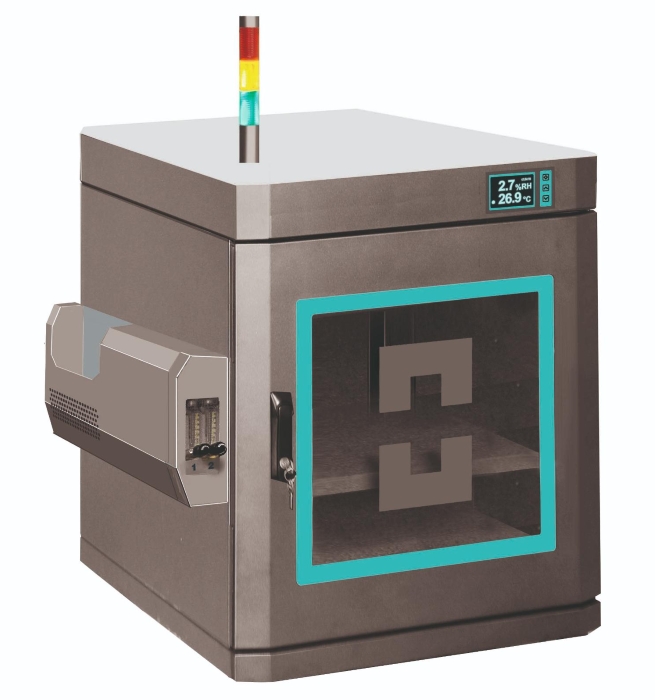

- DC-A – модуль азота с ручным управлением
- DC-A2 – встраиваемый автоматический модуль азота
- PVT-DC – датчик температуры и влажности
- USC-DC/ USS-DC – телескопические полки
- VHM – ПО для управления
