Шлифовальная головка для токарного станка ВГР-300

Производитель
ПРОТЕХ
Цена (с НДС):   363 232  Рублей
Арт. 6-340352
Печать
Уже в корзине Array шт Купить


Шлифовальная головка для токарного станка ВГР-150

Для расширения возможностей токарного станка выпускается специальная механизированная оснастка - шлифовальная головка ВГР-300. Она состоит из электродвигателя мощностью 3 кВт, подключаемого в электросеть токарного станка, станины, устанавливаемой на универсальном токарном станке вместо штатного резцедержателя, и скоростного шпинделя.

Шлифовальная головка для токарного станка выпускается уже более 5 лет. За это время конструкция этого приспособления неоднократно усовершенствовалась, отвечает строгим требованиям машиностроительных норм и эргономики.

Основные особенности шлифовальной головки ВГР-300:

  • большая мощность и производительность, по сравнению со шлифовальной головкой ВГР-150
  • приводные валы на двойных радиально-упорных прецизионных подшипниках с высокой несущей способностью;
  • высокая частота вращения у внутришлифовального шпинделя и низкая - у шпинделя для наружной шлифовки
  • максимальный диаметр шлифовального круга для наружной шлифовки - 350 мм
  • точность в пределах 0,01 – 0,02 мм;
  • высокая чистота поверхности;

Базовая комплектация:

  • головка шлифовальная, 1 шт.
  • шпиндель для внутренней шлифовки, 1 шт.
  • оправка с абразивным кругом Ø 17, 1 шт.
  • оправка с абразивным кругом Ø 25, 1 шт.
  • ремень плоский бесшовный, 1 шт.
  • шпиндель для наружной шлифовки, 1 шт.
  • круг абразивный 350х32х127  1 шт.
  • ремень клиновой Z(0) 750 мм, 1 шт. .
  • карандаш алмазный для правки кругов, 1 шт.
  • держатель алмазного карандаша, 1 шт.
  • ключ шестигранный 4 мм, 1 шт.
  • ключ шестигранный 5 мм, 1 шт.
  • ключ шестигранный 10 мм, 1 шт.
  • ключ гаечный 24, 1 шт.
  • ключ гаечный 30, 1 шт.
  • ключ гаечный 36, 2 шт
ВГР-300

Установка на станок: Шлифовальная головка ВГР-300 устанавливается на токарные станки вместо штатного резцедержателя. Поверхность прилегания к основанию 293х165 мм. Посадочное место может быть адаптировано по требованию заказчика.

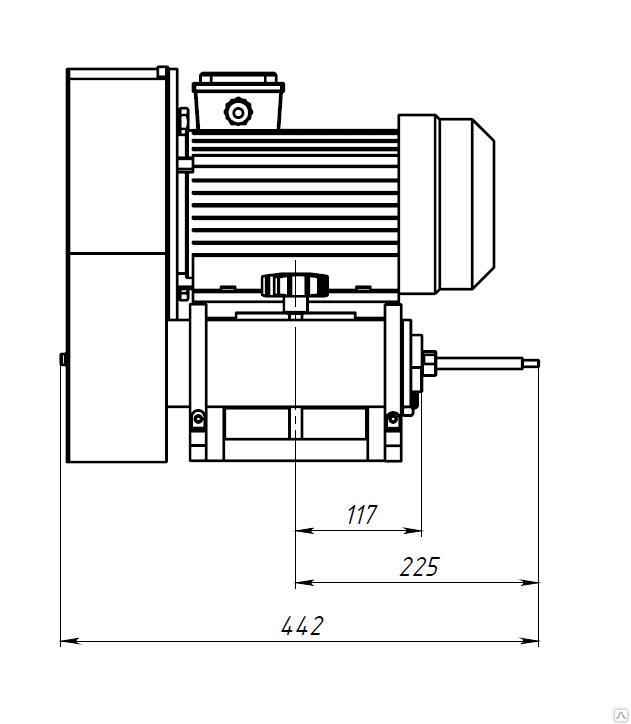

Схема ВГР-300

Технические характеристики:

  • Наружный шлифовальный шпиндель:
    Размер круга (∅ х Ш х отв.), мм 300х32х76
    Скорость холостого хода при 50Гц, 1500об/мин.
  • Внутришлифовальный шпиндель:
    Диаметр шлифования 16 мм и более
    Размер круга ∅ х Ш х отв. 25 мм x 20 мм x 6 мм
    Посадка оправки для внутренней шлифовки М14х1,5
    Скорость холостого хода при 50Гц 3500 об/мин.
    Глубина шлифования максимум 80 мм
  • РМЦ станка 1000 мм и более
  • Мощность 3 кВт
  • Габариты мм 700х500х520 мм
  • Масса 80 кг
