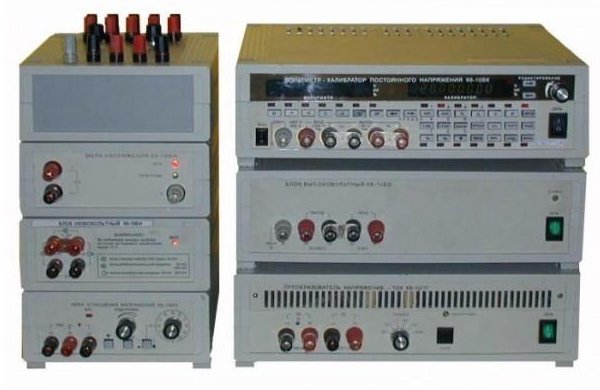

Система измерительная К6-10
Система измерительная автоматизированная постоянного напряжения К6-10
Представляет собой рабочий эталон единиц э.д.с., напряжения и силы постоянного тока для обеспечения автоматизированной поверки рабочих эталонов э.д.с. и напряжения постоянного тока 2-го и 3-го разрядов. Функция измерения напряжения реализуется двумя блоками системы – вольтметром-калибратором К6-10ВК и низковольтным блоком К6-10БН. Воспроизведение напряжения (функция калибратора напряжения) реализуется тремя блоками:вольтметром-калибратором К6-10ВК, низковольтным блоком К6-10БН и высоковольтным блоком К6-10БВ. Воспроизведение силы тока (калибратор тока) обеспечивает преобразователь напряжение-ток К6-10ПТ в комплекте с прибором К6-10ВК. Для передачи единицы напряжения от эталонов центральных поверочных органов, ее последующего хранения и масштабирования в состав системы включены мера напряжения К6-10МН и мера отношения напряжений К6-10МО. Для коммутации нормальных элементов, включая их встречное соединение, при проведении операций сличения и контроля предназначен пятиканальный коммутатор.
Основные технические характеристики
Система обеспечивает измерение и воспроизведение напряжения постоянного тока в диапазоне от 0,1 нВ до 1000 В.
Система обеспечивает воспроизведение силы постоянного тока в диапазоне от 0,1 нА до 10 А.
Характеристики в режиме измерения и воспроизведения напряжения постоянного тока
| Предел, Uп | Предел допускаемой основной погрешности измерения (воспроизведения), ±(% от U + % от U п) 24 ч, tк ±1º С | Предел допускаемой основной погрешности измерения (воспроизведения), ±(% от U + % от U п) 90 дней, 23 ±5ºС | Предел допускаемой основной погрешности измерения (воспроизведения), ±(% от U + % от U п) 1 год, 23 ±5ºС | Состав измерительного комплекта |
| 20 мВ 200 мВ | 0,0005 + 0,0002 0,0002 + 0,00004 | 0,0008 + 0,0002 0,0005 + 0,00004 | 0,001 + 0,0002 0,0006 + 0,00004 | К6-10ВК с низковольтным блоком К6-10БН |
| 2 В 20 В | 0,0001 + 0,00005 0,00007 + 0,000015 | 0,00025 + 0,00005 0,00015 + 0,000015 | 0,0005 + 0,00005 0,00035 + 0,000015 | К6-10ВК |
| 200 В 1000 В | 0,00015 + 0,00002 0,0002 + 0,00003 | 0,0003 + 0,00002 0,00035 + 0,00003 | 0,0005 + 0,00002 0,0006 + 0,00003 |
Характеристики в режиме воспроизведения силы постоянного тока
| Предел, Iп | Предел допускаемой основной погрешности воспроизведения, ±(% от I + % от Iп) 90 дней, tк ±1º С | Предел допускаемой основной погрешности воспроизведения, ±(% от I + % от Iп) 1 год, 23 ±5ºС | Состав измерительного комплекта |
| 2 мА | 0,0005 + 0,0001 | 0,002 + 0,0002 | К6-10ВК с преобразователем К6-10ПТ |
| 20 мА | 0,0005 + 0,0001 | 0,002 + 0,0002 | К6-10ВК с преобразователем К6-10ПТ |
| 200 мА | 0,001 + 0,0001 | 0,002 + 0,0002 | К6-10ВК с преобразователем К6-10ПТ |
| 1000 мА | 0,002 + 0,0002 | 0,005 + 0,0005 | К6-10ВК с преобразователем К6-10ПТ |
| 10 А | 0,005 + 0,0005 | 0,01 + 0,001 | К6-10ВК с преобразователем К6-10ПТ |
Нелинейность характеристики базового прибора системы (К6-10ВК) в режимах измерения и воспроизведения напряжения не превышает ±(0,00003% от U+0,00001% от Uп+0,1 мкВ) в температурном и временном интервале соответственно 23±5 ºС и 1 год.
Мера отношения напряжений К6-10МО обеспечивает воспроизведение декадного ряда напряжений на пределах «10 V» и «20 V» с нелинейностью 0,000015% + 50 нВ и менее (в температурном диапазоне от 10 до 30ºС).
Мера напряжения К6-10МН обеспечивает воспроизведение выходного напряжения постоянного тока 10 В с допустимым отклонением от номинала ±50 мкВ. Нестабильность выходного напряжения меры не превышает ±0,00006% за 90 дней и ±0,0001% за 1 год.
Система комплектуется пятиканальным коммутатором с низким уровнем термо-э.д.с, неисключенный остаток которой не превышает 0,1 мкВ.
Приборы К6-10ВК и К6-10ПТ обеспечивают работу с последовательным интерфейсом по ГОСТ 23675 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D).
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность, потребляемая сетевыми приборами системы от сети питания при номинальном напряжении, не более:
50 ВА для прибора К6-10ВК;
60 ВА для прибора К6-10БВ;
120 ВА для прибора К6-10ПТ;
6 ВА для прибора К6-10МН.
• Средняя наработка на отказ системы не менее 15000 ч.
• Масса приборов системы не более:
3 кг прибора К6-10ВК;
3 кг прибора К6-10БВ;
1,3 кг прибора К6-10БН;
4,9 кг прибора К6-10ПТ;
2,1 кг прибора К6-10МО;
2 кг прибора К6-10МН.
• Нормальные условия эксплуатации:
температура окружающего воздуха 23±5°С; относительная влажность 30 - 80%;
атмосферное давление от 630 до 795 мм рт.ст.;
напряжение питающей сети 220±22 В, частота промышленной сети 47- 63 Гц.
• Рабочие условия эксплуатации:
температура окружающего воздуха 5 - 40ºС;
относительная влажность окружающего воздуха 80% при температуре до 30ºС;
напряжение питающей сети (220 ±22) В, частота промышленной сети 47 - 63 Гц.
