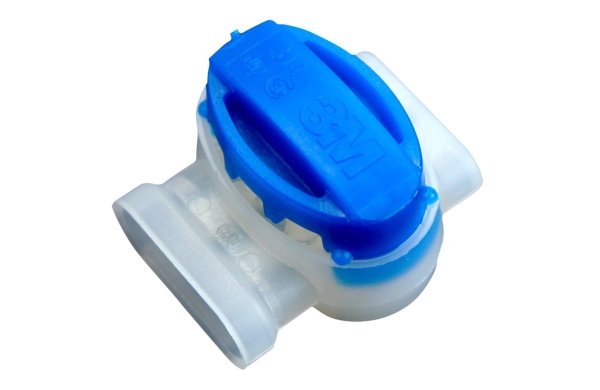

Скотчлок гелезаполненный соединитель проводов 3М Scotchlok 314

Артикул: 3-345664

Электрические соединители Scotchlok™ 314, 316 (скотчлок) с врезным контактом предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Гелезаполненные соединители рассчитаны на использование с медными силовыми кабелями(проводами), одножильными или многожильными, гибкими или жесткими. Сечение проводов – от 0,5 мм до 4,0 мм, максимальный диаметр изоляции – до 4,8 мм. Номинальное напряжение до 600В (до 1000В при монтаже электропроводки зданий).



Гелезаполненный электрический соединитель Scotchlok 314, 316 (скотчлок) используется там, где требуется защита от влаги!

Электрические соединители Scotchlok™ (314, 316) с врезным контактом предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Соединители рассчитаны на использование с медными силовыми кабелями(проводами), одножильными или многожильными, гибкими или жесткими. Сечение проводов – от 0,5 мм до 4,0 мм, максимальный диаметр изоляции – до 4,8 мм. Номинальное напряжение до 600В (до 1000В при монтаже электропроводки зданий).

Гелезаполненные соединители проводов Scotchlok™ (314 316) имеют пружинный ножевой контакт особой конструции, который при нажатии прорезает изоляцию и внедряется в медь проводников. Крышка соединителя защелкивается и удерживает контакт в проводниках, обеспечивая герметичность контактной зоны и способствуя диффузии, которая со временем приводит к «холодной сварке» провода и контакта.

Корпус соединителей сделан из полипропилена, устойчивого к химическим веществам и растворителям. Ножевой контакт – из устойчивой к коррозии луженой латуни. Соединители проводов серии 314 и 316 IR содержат гидрофобный заполнитель, обеспечивающий защиту соединения от влаги. Для монтажа гелезаполненных соединителей проводов достаточно обычных плоскогубцев. Технология врезного контакта обеспечивает надежное соединение без зачистки изоляции и пайки проводов.



Преимущества использования гелезаполненых соединителей проводов Scotchlok™ (314, 316):

- Соединение без пайки;

- Без зачистки изоляции;

- Без монтажного инструмента;

- С гидрофобным заполнением.


Параметры гелезаполненных соединителей проводов Scotchlok™ (314, 316):

Тип

Применение

Сечение провода

Номинальное напряжение

Предельная температура

Цвет

314

Гелезаполненный соединитель

0.5 — 1.5

600/1000

105 С

Синий, белый

316 IR

Гелезаполненный соединитель

0.5 — 1.5

600/1000B

105 С

Черный, белый

 600В - электропроводка зданий. 1000В - системы освещения.



Область применения соединителей прорводов Scotchlok™ (314, 316):

- Электрика автомобилей (световые приборы, прицепы);

- Системы освещения (сад, дача, внешняя гирлянда);

- Системы орошения.
