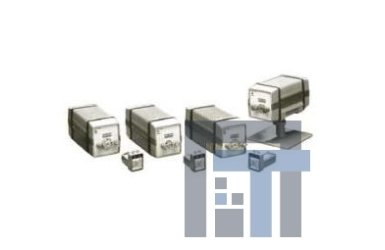

Смеситель на гармониках Agilent Technologies 11970Q

Артикул: 1-7578

Смеситель от 33 до 50 ГГц



Волноводные смесители серии 11970 представляют смесители на гармониках общего применения. Они используют двухдиодную конструкцию, обеспечивающую равномерную частотную характеристику и малые потери преобразования. Эти смесители не требуют внешнего источника постоянного тока или настроечных шлейфов. Это упрощает работу с ними как в ручном режиме, так и при управлении от компьютера.

Смесители на гармониках серии 11970 выпускаются для шести частотных полос (уровень сигнала гетеродина от 15 до 17 дБм)

Модель Диапазон частот, ГГц Номер гармоники гетеродина Потери преобразования, дБ Уровень шума при полосе пропуск. 1кГц, дБ

Неравномерность АЧХ 1 , дБ

Уровень компрессии усиления на 1 дБ, дБм
11970K от 18 до 26,5 6+ 24 -105 ±1,9 -3
11970A от 26,5 до 40 8+ 26 -102 ±1,9 -5
11970Q от 33 до 50 10+ 28 -101 ±1,9 -7
11970U от 40 до 60 10+ 28 -101 ±1,9 -7
11970V от 50 до 75 14+ 40 -92 ±2,1 -3
11970W от 75 до 110 18+ 47 -85 ±3,0 -1

 Совместимость

Смесители серии 11970 расширяют диапазон частот анализаторов спектра с высокими характеристиками серии PSA (E4440A/47A/46A/48A), портативных анализаторов спектра серии 8560EC, анализаторов спектра со средним уровнем характеристик серии ESA (E4407B), анализатора спектра 8566B (используемого с усилителем 11975A) и модульной измерительной системы 70000 (используемой с интерфейсными модулями внешнего смесителя 70907A/B).

 Гарантированные технические характеристики смесителей серий 11970

Диапазон промежуточных частот (ПЧ): от 0 до 1,3 ГГц
Уровень сигнала гетеродина: от +14 до +16 дБм; +16 дБм оптим.
Погрешность калибровки: ±2 дБ при оптимальном уровне сигнала гетеродина
Типичный КСВ для ВЧ входа: <2,2:1
Источник тока питания: не требуется
Типичное подавление нечётных гармоник: более 20 дБ
Макс. уровень непрерывного сигнала на ВЧ входе: +20 дБм (100 мВт)
Макс. пиковая мощность в импульсе: 24 дБм (250 мВт) при длительности импульса менее 1 мкс (средняя мощность +20 дБм)
Условия окружающей среды: в соответствии с требованиями MIL-T-28800, Type III, Class 3, Style C
Соединители ПЧ / гетеродина: SMA (розетка)
Соединитель TUNE IN (вход настройки): BNC
Диапазон частот гетеродина: от 3 до 6,1 ГГц
