Смеситель с преселекцией миллиметрового диапазона Agilent Technologies 11974Q

Артикул: 1-7573

Смеситель с преселектором от 33 до 50 ГГц

• Смесители с преселекцией исключают необходимость идентификации сигнала
• Современная технология
• Упрощение автоматизированных измерений
• Малые потери преобразования
• Индивидуальная калибровка уровня
• Не требуется регулировок смещения или настройки
• Высокий, до 100 мВт, уровень защиты по входу

Эти смесители исключают необходимость идентификации сигнала в миллиметровом диапазоне. Смесители серии 11974 компании Agilent используют преселектор в диапазоне частот от 26,5 до 75 ГГц для ускорения и упрощения испытания устройств и систем миллиметрового диапазона. Преселекция снижает перегрузку смесителя широкополосными сигналами и уменьшает просачивание гармоник местного гетеродина на испытуемое устройство. Оператор может быстро находить истинные сигналы, а разработка программ автоматизированных испытаний значительно упрощается.
Эти смесители отличаются усовершенствованной технологией, использующей бариевый феррит, и поставляются с автономным источником питания. Они особенно полезны для широкополосного анализа сигналов в миллиметровом диапазоне, измерения электромагнитных помех (ЭПМ) и необслуживаемого (автоматического) мониторинга сигналов миллиметрового диапазоне.

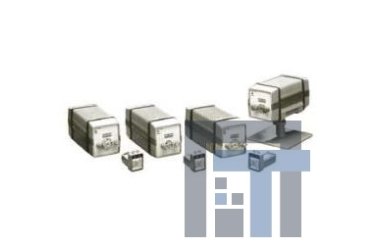

 Смесители с преселекцией серии 11974 выпускаются для четырёх полос.

Модель Диапазон частот, ГГц Чувств-сть 1 (сред. уровень собственного шума/10 Гц), дБм Погрешность калибровки, 1 дБ Подавление зеркального канала, дБ 1 Уровень компрессии усиления на 1 дБ, дБм
11974A от 26,5 до 40

-111

<±2,3 -54 +6
11974Q от 33 до 50 -106 <±2,3 -50 +0
11974U от 40 до 60 -109 <±2,6 -50 +0
11974V от 50 до 75 -100 <±4,5 -40 +3

 Совместимость

Для обеспечения совместимости с анализаторами серий PSA (E4440A/47A/46A/48A) и ESA (E4407B) имеются комплекты наращивания системы. Для определения необходимых требований к ним рекомендуется проконсультироваться в представительстве компании Agilent. Все анализаторы спектра серий 8560EC, PSA (E4440A/47A/46A/48A) и ESA (E4407B) и интерфейсные модули внешнего смесителя 70907B полностью совместимы со смесителями серии 11974.



Развёртка в полосе от 50 до 75 ГГц без преселекции и с спользованием смесителя серии 11974

 Гарантированные технические характеристики смесителей серий 11974

Диапазон промежуточных частот (ПЧ): от 0 до 1,3 ГГц
Уровень сигнала гетеродина: от +14 до +16 дБм; +16 дБм оптим.
Погрешность калибровки: ±2 дБ
Типичный КСВ для ВЧ входа: <2,2:1; < 3,0:1 для серии 11974
Источник тока питания: не требуется
Макс. уровень непрерывного сигнала на ВЧ входе: +20 дБм(100 мВт), +25 дБм для серии 11974
Макс. пиковая мощность в импульсе: 24 дБм (250 мВт) при длительности импульса менее 1 мкс (средняя мощность +20 дБм)
Полоса частот: 100 МГц минимум (только для серии 11974)
Условия окружающей среды: в соответствии с требованиями MIL-T-28800, Type III, Class 3, Style C
Соединители ПЧ / гетеродина: SMA (розетка)
Соединитель TUNE IN (вход настройки): BNC
Диапазон частот гетеродина: от 3 до 6,1 ГГц
