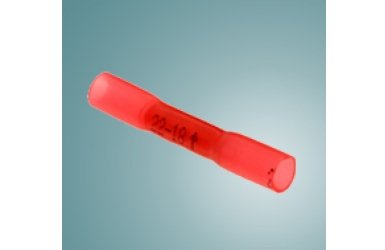

Соединитель проводов (термоусаживаемый соединитель проводов) 3М™ Scotchlok™ MH
Соединители проводов Scotchlok™ MH – это термоусаживаемые соединительные обжимные гильзы с подклеивающим слоем. Состоят из термоусаживаемой трубки с подклеивающим слоем и внутренней гильзы под опрессовку. Предназначены для быстрого соединения проводов между собой при монтаже или ремонтных работах. После опрессовки при нагревании происходит усадка термоусаживаемой трубки и по краям её выступает клей, обеспечивающий герметичность соединения. Материал гильзы: лужёная медь.
Преимущества использования Соединителей проводов Scotchlok™ MH:
- Прозрачность трубок упрощает процесс монтажа - видно вставляемый в гильзу провод;
- Превосходная стойкость газам и растворителям
- Высокая стойкость к истиранию;
- Повторяют рельеф изделия;
- 100% герметичность;
- Рабочие температуры от -55°С до +105°С;
- Коэффициент усадки трубки 3:1.
Таблица выбора соединителей проводов Scotchlok™ MH:
| Наименование изделия | Цвет | Сечение провода | Сечение провода Длина (L) в см |
| MH18BC | красный | 0,5-1,5 мм.кв. | 3,4 |
| MH14BC | синий | 1,5-2,5 мм.кв. | 3,8 |
| MH10BC | желтый | 4-6 мм.кв. | 4,2 |
Основные технические характеристики соединителей проводов 3М™ Scotchlok™ MH:
| Максимальная рабочая температура | 105°C |
| Максимальное рабочее напряжение |
Установочный провод — 600 В светотехническое оборудование — 1000 В |
| Максимальный ток | Тот же, что и у соединяемого провода |
| Материал изоляции | Полиолефин с адгезивом, TMW |
| Материал соединителя | Электролитическая медь структуры ETP |
|
Покрытие соединителя |
Лужение оловом |
Соединители проводов с термоусадочной трубкой имеющей клеевой слой Scotchlok™ включены в номенклатуру UL и сертифицированы CSA для работы под максимальным напряжением 600 В (установочный провод), 1000 В (для световых сигналов и светотехнического оборудования) при максимальной температуре 105°С.
