Соединитель проводов 3M Scotchlok Performance Plus B/G+

Артикул: 3-345677

Колпачковые электрические соединители 3М™ предназначены для соединения скруткой двух или более кабелей/проводов и изоляции соединения. На данный момент — это одно из оптимальных решений для скрутки проводов. Соединители рассчитаны для использования с медными силовыми кабелями, однопроволочными или многопроволочными, гибкими или жесткими, сечением от 0,5 мм2 до 10,0 мм2, на напряжение до 600 В для электропроводки в зданиях и до 1000 В – для знаков и осветительных приборов. Рабочая температура 105° С. Соединители соответствуют европейским стандартам.



Соединитель проводов Scotchlok™ 3M™ Performance Plus - лучшее решение для скрутки проводов

Колпачковые электрические соединители 3М™ предназначены для соединения скруткой двух или более кабелей/проводов и изоляции соединения. На данный момент — это одно из оптимальных решений для скрутки проводов. Соединители рассчитаны для использования с медными силовыми кабелями, однопроволочными или многопроволочными, гибкими или жесткими, сечением от 0,5 мм2 до 10,0 мм2, на напряжение до 600 В для электропроводки в зданиях и до 1000 В – для знаков и осветительных приборов. Рабочая температура 105° С. Соединители соответствуют европейским стандартам.

Скрутка проводов стала быстрее, проще и надежнее. Электрические соединители O/B+, R/Y+, B/G+ являются наиболее удобной и эргономичной серией в этой линии изделий. Основное отличие этих соединителей от классической серии – это усовершенствованная форма пружины, благодаря которой она как бы «вгрызается» в металл проводника, эластичная юбка, которая не трескается и гнется вместе с проводами, а также особый дизайн корпуса, создающий комфортное ощущение при монтаже. Кроме того, эти соединители более универсальны, т.к. всего лишь три типоразмера O/B+, R/Y+, B/G+ охватывают все наиболее используемые сечения проводов.


Преимущества использования соединителей проводов Scotchlok™ 3M™ Performance Plus для скрутки проводов:

- соединение без пайки;

- без монтажного инструмента;

- на разные типы и сечения проводов.



Параметры соединителя Scotchlok™ 3M™ Performance Plus:

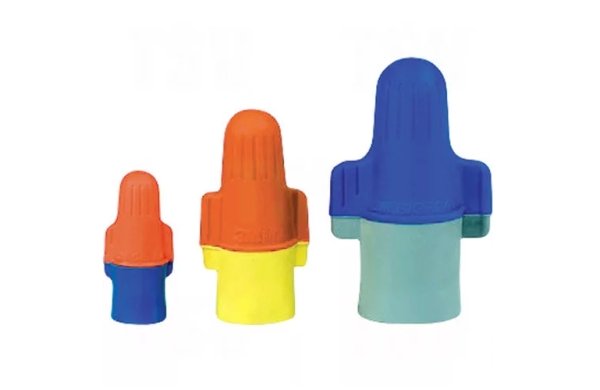

Наименование O/B+ R/Y+ B/G+
Изображение  scotchlok скрутка проводов scotchlok скрутка проводов  scotchlok скрутка проводов

Цвет

оранжево-синий

красно-желтый

сине-серый

Емкость соединителя, мм2

1-5

2-16

10-31,6

Размеры: длина, ширина

26,16

12,4

36,3

19,3

45,46

28,44

Сочетание кабелей\проводов

количество/сечение

2-6 (0,5)

2-5 (0,75)

2-4 (1,0)

2-3 (1,5)

2 (2,5)

количество/сечение

5-7 (0,5)

3-7 (0,75)

2-8 (1,0)

2-7 (1,5)

2-5 (2,5)

2-4 (4,0)

2 (6,0)

количество/сечение

3-6 (2,5)

2-5 (4,0)

2-4 (6,0)

2(10)



Области применения скрутки проводов с помощью Scotchlok™ 3M™ Performance Plus:

- электропроводка зданий;
- системы безопасности и пожарной сигнализации;

- системы кондиционирования;

- осветительные приборы;

- подключение электродвигателей к сети;
- соединения в клеммных коробках.

scotchlok скрутка проводов

1. Внутренняя подвижная пружина с заостренным краем скручивает провода, фиксирует их и создает надежный электрический контакт. За счет расширения и сужения пружины соединитель адаптируется к разным сечениям проводов.

2. Соединитель удобно закручивать благодаря специальным выступам, которые увеличивают вращающий момент.

3. Широкий диапазон сечений проводов Три типоразмера соединителей O/B+, R/Y+, B/G+ охватывают весь диапазон соединений медных проводов на 600 В.

4. Гибкий внешний изолятор надежно защищает соединение.

5. Стальной внутренний колпачок, устойчивый к коррозии обеспечивает дополнительную защиту, не препятствуя расширению/сжатию пружины при температурных изменениях.

6. Эластичная юбка обеспечивает дополнительную защиту соединения и облегчает «захват» проводов при монтаже.
