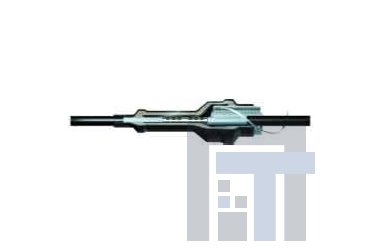

Соединительная муфта 3M Cold Shrink Quick Splice III Серия 546хА

Артикул: 3-10472

Соединительная муфта применяется для сращивания кабелей с изоляцией из сшитого полиэтилена, с отдельно экранированными жилами, с медным проволочным экраном, работающих под напряжением 20/35(42) кВ по стандартам VDE и TGL.




Соединительная муфта 3M Cold Shrink Quick Splice III Серия 546хА


Назначение

Соединительная муфта применяется для сращивания кабелей с изоляцией из сшитого полиэтилена, с отдельно экранированными жилами, с медным проволочным экраном, работающих под напряжением 20/35(42) кВ по стандартам VDE и TGL.


Описание

Соединительная муфта QSIII представляет собой цельнолитую многослойную трубку, экструдированную из силиконовой резины. Специальная форма внутреннего электрода значительно снижает напряженность электрического поля в районе соединителя и позволяет не заполнять промежуток между срезом первичной изоляции и соединителем и не сглаживать поверхность соединителя какими-либо лентами или мастиками. Наружный полупроводящий экран выполненный, в районе его соприкосновения со срезами полупроводящих экранов кабелей, в виде конуса особой экспоненциальной формы служит для восстановления полупроводящего экрана и регулирования напряженности на срезах экранов кабелей. Таким образом процесс восстановления конструкции кабеля выполняется за одну операцию. Соединение медного проволочного экрана выполняется напрямую с помощью соединителя
под опресовку. Наружный кожух представляет собой трубку холодной усадки из этиленпропиленовой резины специальной конструкции. Половина длины трубки загнута назад на себя и посажена на отдельный корд большего размера. Таким образом трубка длиной около метра требует всего полметра длины кабеля для парковки, что значительно снижает требования к размерам ямы при ремонте кабелей подземной


Преимущества

• Однокомпонентный холодноусаживаемый изолирующий элемент с интегрированным сглаживающим электродом и внешним экранированием
• Изолирующий элемент выполнен из силиконового каучука HTV
• Отличная усадка, даже при отрицательных температурах
• Равномерность радиального прижимного давления
• Простота монтажа путем извлечения спиралевидного корда
• Не требуется специального инструмента, например, горелки для усадки
• Кожух в виде трубки холодной усадки тре бующий очень мало места для парковки на кабеле
• Широкий диапазон применения
• Поштучная поверка качества изделий
• Прямое восстановление металлического экрана
• Возможность установки при значительном перепаде сечений




Характеристики
Тип кабеля Размеры кабеля Размеры соединителя Обозначение
Диаметр наружной
оболочки кабеля, мм
Диаметр первичной
изоляции, мм
Сечение жил, мм2 Диаметр, мм Максимальная длина, мм
N(A)2XSY N(A)2XS2Y
N(A)2XS(F)2Y
38-50 27,2 - 43,2 50 - 185 13,0 - 43 ,2 165 5467А
46-60 31,5 - 52,6 185 - 500 22,1 - 52,6 210 5468А






Соответствие стандартам

Соединительная муфта отвечает требованиям стандарта ГОСТ 13781.0-86, IEEE 48, VDE 0278 части 1 и 2.


Комплект поставки

В комплект поставки соединительной муфты входят все необходимые для монтажа изделия, кроме соединителей.
