Соединительные муфты кабельные для одножильного кабеля с изоляцией из сшитого полиэтилена (СПЭ) 20/35 (42) кВ

Соединительные кабельные муфты данного типа предназначены  для одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ), с экранированными жилами с медным проволочным  экраном, работающих под напряжением 20/35 (42 кВ)
Подходят для следующих типов кабелей с изоляцией из сшитого полиэтилена: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, N(A)2XSY, N(A)2XS2Y, N(A)2XS(F)2Y, Nexans и их аналогов.

Параметры соединительных муфт кабельных для сшитого полиэтилена холодной усадки 35 кВ:

* В комплект поставки муфты кабельной для сшитого полиэтилена не входят соединители. По запросу заказчика муфты комплектуются соединителями под опрессовку  или срывной болт.

Описание кабельных муфт для сшитого полиэтилена:

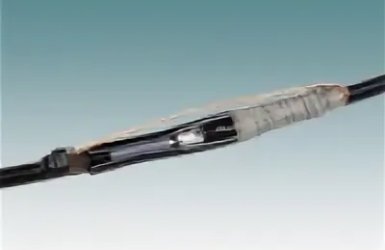

Соединительная муфта кабельная холодной усадки для кабеля с изоляцией из сшитого полиэтилена (СПЭ) на напряжение 35 кВ представляет собой цельнолитую многослойную трубку, экструдированную из силиконовой резины. Специальная форма внутреннего электрода значительно сни­жает напряженность электрического поля в районе соединителя и позволяет не заполнять промежуток между срезом первичной изоляции и соединителем и не сглаживать поверхность соединителя какими-либо лентами или мастика­ми. Наружный полупроводящий экран выпол­ненный, в районе его соприкосновения со сре­зами полупроводящих экранов кабелей, в виде конуса особой экспоненциальной формы служит для восстановления полупроводящего экрана и регулирования напряженности на срезах экранов кабелей.

Таким образом процесс восстановления конструкции кабеля выполняется за одну опера­цию. Соединение медного проволочного экрана выполняется напрямую с помощью соединителя под опресовку. Наружный кожух представляет собой трубку холодной усадки из этилен-пропиленовой резины специальной конструк­ции. Половина длины трубки загнута назад на себя и посажена на отдельный корд большего размера. Таким образом трубка длиной около метра требует всего полметра длины кабеля для парковки, что значительно снижает требования к размерам ямы при ремонте кабелей подземной прокладки.

Преимущества использования соединительных кабельных муфт для кабелей с изоляцией из сшитого полиэтилена  20/35 (42) кВ:

-Однокомпонентный холодноусаживаемый изолирующий элемент с интегрированным сглаживающим электродом и внешним экра­нированием
- Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;

- Не требует высокой квалификации монтажника (снижен риск ошибки монтажа);

- Поштучная проверка качества муфт при производстве;

- Минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;

- Отличная усадка при температурах до -20°С;

- Подходят для любого типа кабельных соединителей;

- Прямое восстановление металлического экрана;

- Возможность установки при значительном перепаде сечений;

- Кожух в виде трубки холодной усадки тре­бующий очень мало места для парковки на кабеле.
