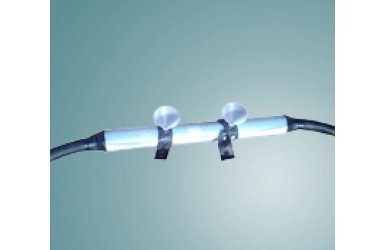

Заливные гибкие соединительные муфты разработаны специально для соединения и ремонта гибких резиновых не экранированных кабелей на напряжение 1,2 кВ. Монтаж муфт осуществляется без пламени (горелки). Место соединения остается гибким. Используемый компаунд Scotchcast. Подходит для следующих типов кабелей: КГ, КГН, КПГ. При доукомплктации муфты двумя рулонами полупроводящей ленты Scotch 13 муфта заливная данного типа подходит для соединения кабеля гибкого экранированного 1140 В КГЭШ, и его аналогов.
Заливная муфта и Scotchcast подходит для следующих типов кабелей: КГ, КГН, КПГ, КГЭШ.
Параметры заливных муфт для гибкого кабеля (Scotchcast):
|
Наименование муфты |
Диаметр оболочки кабеля, мм |
Сечение жил, мм.кв. |
Длина муфты, мм |
|
|
мин. |
макс. |
|||
|
91-AV-160 |
40 |
63 |
4 х 25 - 4 х 50 |
360 |
|
91-AV-170 |
47 |
80 |
4 х 50 - 4 х 120 |
520 |
Соединительные муфты данного типа разрешается применять на кабеле КГ, КГН, КГЭШ в рудниках и шахтах, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.
Преимущества использования заливных муфт и Scotchcast:
- Большая долговечность отремонтированного соединения;
- Экономичность и быстрота монтажа;
- Место соединения можно наматывать на барабан;
- Затвердевший компаунд сохраняет эластичность в течении длительного времени;
- Высокая адгезия к изоляции жил и оболочке кабеля, в том числе при длительной и переменной изгибающей нагрузке.
