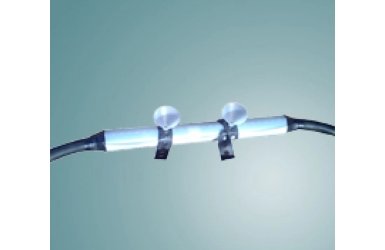

Соединительные заливные кабельные муфты для кабеля с резиновой изоляцией КГЭ

Артикул: 3-345335

Заливная гибкая соединительная муфта разработана специально для соединения и ремонта гибких резиновых экранированных кабелей на напряжение до 6 кВ. Муфты устанавливаются на кабели типа КГЭ, КГЭ-ХЛ и их аналоги.



Заливная гибкая соединительная муфта разработана специально для соединения и ремонта гибких резиновых экранированных кабелей на напряжение до 6 кВ. Муфты устанавливаются на кабели типа КГЭ, КГЭ-ХЛ и их аналоги.

Преимущества использования соединительной муфты:

- Большая долговечность отремонтированного соединения;
- Экономичность и быстрота монтажа;
- Место соединения можно наматывать на барабан;
- Затвердевший компаунд сохраняет эластичность в течении длительного времени;
- Высокая адгезия к изоляции жил и оболочке кабеля, в том числе при длительной и переменной изгибающей нагрузке.



Параметры соединительных муфт:

Наименование муфты

Сечение, мм2*

Диаметр оболочки кабеля, мм

Марки гибких кабелей

92-AV 514

3 х 16 - 3х35

40-61

КГЭ, КГЭ-ХЛ, КГЭТ, КГЭН, КГпЭ,

КГпЭ-ХЛ, КГпЭТ, КГпЭНШ

КГЭТ, КГЭТН

92-AV 524

3 х 25 - 3х50

47-102

92-AV 534

3 х 50 - 3х150

47-150



* При любом количестве вспомогательных жил (жила заземления, жила управления, и т.д.)



Соединительные муфты данного типа разрешается применять на кабеле КГЭ, КГЭ-ХЛ в рудниках и шахтах, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.



Этапы монтажа:

Монтаж муфты осуществляется следующим образом. После разделки кабеля жилы соединяются соединителями, и выполняется восстановление изоляционного и полупроводящего слоя  с помощью специальных лент Scotch 23 и Scotch 13, входящих в комплект муфты. Затем формируется временный корпус муфты, в который заливается специальный гибкий полиуретановый компаунд Scotchcast 2130. После застывания компаунда корпус муфты удаляется. Таким образом, оболочка кабеля полностью восстанавливается, и место соединения сохраняет такую же гибкость, как и кабель.

В муфте используется двухкомпонентный гибкий полиуретановый компаунд Scotchcast 2130, обладающий повышенной допустимой нагрузкой на растяжение  и изгиб. Компаунд не содержит растворителей и затвердевает при комнатной температуре.



Видео инструкция по установке заливной соединительной муфты  92-AV 524:
