Стандартные образцы для ультразвукового контроля (СОП)

Артикул: 1-3432

Стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных изделий.

Описание:

Стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных изделий.

Все образцы изготавливаются в соответстии с ГОСТ 14782-86 "Контроль неразрушающий.Соединения сварные. Методы ультразвуковые." по следующим нормативным документам:

• РД 34.17.302-97(ОП-501 ЦД-97) "Котлы паровые и водогрейные.Трубопроводы пара и горячей воды,сосуды.Сварные соединения. Контроль качества.Ультразвуковой контроль.Основные положения."
• РД РОСЭК-001-96 "Машины грузоподъемные.Конструкции металлические.Контроль ультразвуковой.Основные положения."
• СТО 00220256-005-2005 "Швы стыковых,угловых и тавровых сварных соединений сосудов и аппаратов,работающих под давлением. Методика ультразвукового контроля."
• СНиП 3.03.01-87 "Несущие и ограждающие конструкции."
• ВСН 012-88 "Строительство магистральных и промысловых трубопроводов.Контроль качества и приемка работ.Часть1."
• ПБ 03-585-03 "Правила устройства и безопасной эксплуатации технологических трубопроводов."
• КТН 046-1-05 "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов."
• СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов."
• РДИ 38.108016-94 "Инструкция по УЗК сварных соединений технологического оборудования."
• РД 153-34.1-003-01 "Сварка,термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования."

и другим стандартам.


Технические характеристики

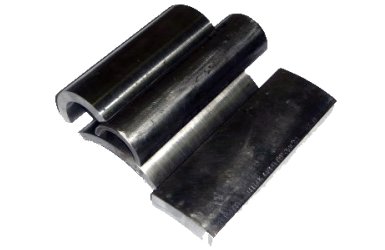

СОП с зарубками имеют три варианта исполнения:

• плоский (для контроля плоских изделий и труб больших диаметров)
• трубный стыковой (для контроля поперечных стыковых швов труб)
• трубный продольный (для контроля продольных стыковых швов и гибов труб)

Плоские СОП изготавливаются с 1 или 2 зарубками.
Трубные СОП с 2 зарубками, расположенными на внешней и внутренней поверхностях трубы.
Геометрические размеры самих СОП (диаметр и толщина труб, толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля.
Все СОП поставляются со свидетельствами о метрологической аттестации.
Комплектность поставки
Стандартный образец предприятия
Свидетельство о метрологической аттестации
