Станок ЧПУ Cutmaster CM-1500

Артикул: 5-366732

  • Рабочая область: 1000*500*100 мм
  • Размер стола: 1200x600мм
  • Дискретность позиционирования: 0.01 мм
  • Повторяемость: 0.05 мм на 150мм
  • Скорость перемещения: 1500 мм/мин.
  • Рабочая поверхность стола АЛЮМИНИЙ
  • Крепеж заготовки: Т-паз
  • Концевые выключатели по всем осям
  • Двигатели: 57HS76, 18кгс.

Описание

Обновленная в 2017 году версия станка!

  • Устранены проблемы перекоса портала!
  • Увеличена жесткость конструкции портала!
  • Алюминиевый стол с Т-пазом!
  • Надежная электроника!
  • Данный стонок может быть укомплектован ШВП!
  • Данный станок может быть укомплектован USB контроллером!

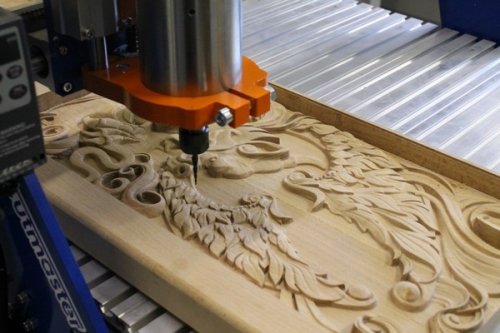

CM-1500 - станок с ЧПУ представляет собой 3-х осный фрезерно-гравировальный станок с ЧПУ портального типа с вертикальным расположением шпинделя. Станок предназначен для 2D/3D обработки различных материалов - дерева, пластика, текстолита, цветных металлов. Станок найдет применение в рекламном деле, ювелирном деле, у моделистов, столяров и в полиграфии. Станок прост в обслуживании, надежен и неприхотлив в работе.

Большое рабочее поле 1000мм на 500мм позволяет удобно размещать любые материалы. Теперь нет необходимости разбивать ваши чертежи на много программ - скомпонуйте все на одном большом рабочем поле и запустите обработку. Предустановленные концевые выключатели домашнего положения помогут быстро продолжить работу в случае сбоя или временной остановки. Блок управления удобно смонтирован на задней стенке поратала - теперь никаких мешающих коробок на столе и никаких лишних проводов - только 220 вольт и управляющий шнур от компьютера. Прочная но легкая алюминиевая рама позволила сохранить вес станка достаточно низким и вместе с удачно выбраным габаритом рабочего поля станок легко транспортируется даже на заднем сидении обычного "седана".

Конструкция станка:

В конструкции станка применены фрезерованные детали из алюминия Д16Т, элементы станочного конструкционного профиля, промышленные компоненты системы линейных перемещений.

Система линейного перемещения
Цилиндрические рельсовые направляющие, цилиндрические направляющие качения.
Ось X - Цилиндрические рельсовые направляющие качения, диаметр 16мм.
Ось Y - цилиндрические направляющие качения - Диаметр 20мм.
Z - цилиндрические направляющие качения - Диаметр 16мм.

Привод - трапециидальный катаный ходовой винт,
Ось X - диаметр 12мм, шаг винта 3мм.
Ось Y - диаметр 12мм, шаг винта 3мм.
Ось Z - диаметр 12мм, шаг винта 3мм.
Ходовые безлюфтовые гайки из графитонаполненного капролона.
Упорные подшипниковые блоки с преднятягом, с двумя подшипниками на каждой оси.
Антивибрационные муфты для уменьшения резонанса шагового привода.

Блок управления - отдельный блок управления в металлическом корпусе.
Интерфейс связи с компьютером: LPT (STEP/DIR)
Режим работы - шаг, полушаг, микрошаг: 1/8.
Число каналов: 3
Максимальный ток на канал: 3А
Функция управления шпинделем

Программное обеспечение: Mach3 (Профиль настройки под станок, Экран интерфейса)
Станок совместим с любым программым обеспечением работающим с LPT портом персонального компьютера, а так же с любими CAD/CAM программами.

Станок ЧПУ CM-1500 – фрезерный станок с чпу обновленной модели 2017 года. Он отлично подойдет для работы с такими материалами, как дерево, металл и пластик. Рабочая область станка составляет 1000*500*100 мм, это позволяет его использовать как в домашних условиях, так и на производстве для работы с большими элементами.

Характеристики

  • Рабочая область: 1000*500*100 мм
  • Размер стола: 1200x600мм
  • Дискретность позиционирования: 0.01 мм
  • Повторяемость: 0.05 мм на 150мм
  • Скорость перемещения: 1500 мм/мин.
  • Рабочая поверхность стола АЛЮМИНИЙ
  • Крепеж заготовки: Т-паз
  • Концевые выключатели по всем осям
  • Двигатели: 57HS76, 18кгс.
