Особенности антенны 3301C
• Диапазон: 30Гц – 50 МГц
• Непрерывная работа до 30 часов (без подзарядки)
• Подходит для MIL-STD 461F
• Индивидуальная калибровка

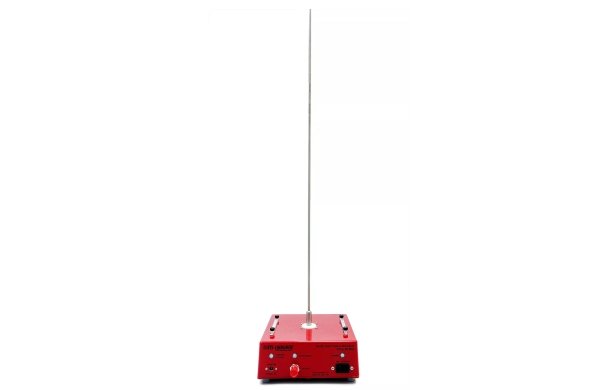

Описание активной несимметричной антенны EMCO 3301C
Антенна EMCO 3301C представляет собой активную несимметричную антенну для работы в частотах от 30 Гц до 50 ГГц.
Модель антенны 3301C является функциональной стержневой антенной производства компании ETS-Lindgren.
Стержневая антенна ETS-Lindgren создана для определения в одной полосе, на всем своем диапазоне, электрического поля.
Активная антенна модели 3301C, в отличие от пассивной антенны модели 3303, не имеет механизма переключения и регулировки полос.
Точки спада коэффициента антенны 3301C на 3дБ имеются на уровне 170Гц, а также 30МГц.
В диапазоне от 250Гц до 20МГц антенный коэффициент неравномерен на +/- 1дБ.
Во избежание насыщения НЧ сигналами, можно осуществить переключение на 3 дБ низшей точки при 170Гц, 1,9кГц, 22кГц.
Антенна EMCO 3301C позволяет мерить электрические поля при 1 МГц с полосой 1кГц на +7дБ.
Предусмотренный индикатор насыщения сигнализирует о необходимости подключения внутренних аттенюаторов.
Насыщение при напряженности < 0,8В/м не возникает, что образует широчайший диапазон (динамический) до 141дБ.
Стержневая антенна 3301C ETS-Lindgren состоит из стержня, противовеса и блока питания.
Стержень антенны модели 3301C может регулироваться по длине.
Встроенный в широкополосный усилитель с высоким входным сопротивлением противовес, имеет габариты 61см. х 61см.
Блок питания антенны 3301C служит для зарядки батареи (90-265В, ток переменный, 50/60Гц).
Средства управления стержневой антенны 3301C, а также индикаторы, находящиеся на ее передней панели, включают: индикатор включения/выключения питания, выключатель электропитания, индикатор и разъем для зарядного устройства, индикатор сигнального насыщения и выходной заземленный разъем типа BNC («мама»).
Питание антенны EMCO 3301C осуществляется от батарей АА (никель-металл-гибридных).
Конфигурация антенны 3301C
Стандартная конфигурация
• Антенна 3301C
• Стержневой регулируемый элемент
• Противовес (61см х 61см)
• Опорная плита (внутренняя резьба UNC 1/4-20)
• Набор для заземления и ВЧ-кабель (MIL-STD 461F)
• Батареи АА (никель-металл-гибридные) и адаптер постоянного/переменного тока
• Встроенный в основание антенны предусилитель и BNC-разъем («мама»)
• Индивидуальная калибровка (ARP-958, SAE, ANSI C63.5)
• Руководство, сертификат калибровки
Дополнительные опции
• Неотражающий неметаллический штатив для антенн ETS-Lindgren
• Специальный футляр для переноски антенны 3301C
• Калибровочный блок (3301CAL), предназначенный калибровки антенного коэффициента
Характеристики EMCO-3301C
Электрические характеристики
• Частота минимум: 30 Гц
• Частота максимум: 50 МГц
• Импеданс: 50 Ом
• Разъем: тип BNC («мама»)
• Линейная поляризация
• Всенаправленная диаграмма
Электрические характеристики
• Основание антенны: 19,05см/8,9см/19,05см (глубина/высота/ширина)
• Нижний диапазон стержня антенны: 50,8см (высота)
• Верхний диапазон стержня антенны: 104,1см (высота)
• Вес антенны 3301C: 1,4кг
