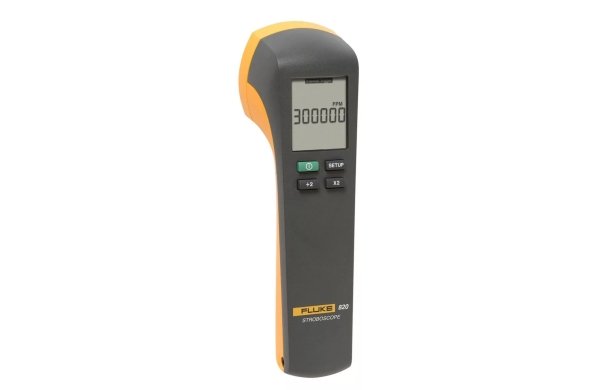

Светодиодный стробоскоп Fluke 820-2

Артикул: 1-337982

  • Массив из 7 светодиодов высокой интенсивности – 4800 люкс при 6000 вспышек в минуту на 30 см
  • Высокоэффективный светодиодный твердотельный источник света с равномерными характеристиками вспышек позволяет добиться более высоких скоростей срабатывания — 30–300 000 вспышек в минуту
  • Цифровая широтно-импульсная модуляция для большей резкости изображений на высокой скорости
  • В прочной и долговечной конструкции используются твердотельные светодиоды без нитей, газов, свободных полостей и стекла — падение на один метр
  • Кварцевая точность системы управления — 0,02 % (± 1 знак)
  • Многострочный ЖК-дисплей

Исследование и рассмотрение потенциала отказа механизма

Определить скорость работы вращающегося оборудования может быть нелегко, но светодиодный стробоскоп Fluke 820-2 упрощает этот процесс, позволяя проводить диагностику механизма останова без фактической остановки или контакта с машиной. Если вы пытаетесь диагностировать паразитные колебания, проскальзывание или нежелательные искажения, светодиодный стробоскоп 820-2 является идеальным современным инструментом для устранения неисправностей, исследования процесса или изделия, новых разработок.

Характеристики

  • Массив из 7 светодиодов высокой интенсивности – 4800 люкс при 6000 вспышек в минуту на 30 см
  • Высокоэффективный светодиодный твердотельный источник света с равномерными характеристиками вспышек позволяет добиться более высоких скоростей срабатывания — 30–300 000 вспышек в минуту
  • Цифровая широтно-импульсная модуляция для большей резкости изображений на высокой скорости
  • В прочной и долговечной конструкции используются твердотельные светодиоды без нитей, газов, свободных полостей и стекла — падение на один метр
  • Кварцевая точность системы управления — 0,02 % (± 1 знак)
  • Многострочный ЖК-дисплей
  • Проверка скорости вращения механизма без физического контакта или необходимости использовать светоотражающую ленту
  • Опережение или замедление вспышки для просмотра зубьев шестерен, режущих поверхностей, повторов или «плавающего» оборудования
  • Управление кнопками x2 и ÷2 для простоты регулировки

Регулируемая продолжительность вспышек

Для большинства задач подходит стандартная продолжительность вспышек без дополнительной регулировки. Для других приложений с более высокой скоростью или более крупными вращающимися объектами с большой площадью поверхности необходима регулировка вспышек. В системах, работающих с высокой скоростью, объекты могут перемещаться в течение короткого периода времени одной вспышки, в результате чего получается размытое изображение. При уменьшении продолжительности импульса остается меньше времени на перемещение объектов, и изображение будет выглядеть четче.

Общие приложения для 820-2

Светодиодный стробоскоп Fluke 820-2 — больше, чем просто прибор для измерения скорости вращения машин без физического контакта. Он также является прекрасным инструментом диагностики для следующих задач.

  • Машины с ременным приводом — вентиляторы ОВКВ, насосы
  • Роликовые подшипники, валы, зубья шестерни и другие компоненты машины
  • Муфты и зубчатые колеса
  • Фундаменты — резонансные колебания
  • Износ или повреждения кабелей и трубопроводов
  • Процессы смешивания и дозировки

Кроме того, светодиодный стробоскоп может использоваться в качестве стробоскопического тахометра для измерения скорости вместо лазерного тахометра. Чтобы использовать стробоскоп, измеряемый компонент должен быть в пределах видимости и иметь опознавательный знак, который можно использовать в качестве точки отсчета. Стробоскопический тахометр является полезным инструментом, поскольку вы не всегда можете получить доступ к валу машины, чтобы приклеить светоотражающую ленту для использования лазерного тахометра, или создать контакт с движущимся валом, чтобы использовать контактный тахометр. При использовании стробоскопа вы можете установить частоту вспышек от 30 вспышек в минуту.

Используйте 820-2 для следующего.

  • Турбины с переменной скоростью и частым изменением скорости
  • Двигатели с частотно-регулируемым приводом, скорость которых может меняться, но не изменяется часто
  • Обнаружение скорости вращения ремня и поиск проскальзывания ремня
  • Обнаружение компонентов элементов машины — лопастей вентилятора, лопаток насоса, винтов компрессора и зубьев шестерни
  • Исследование скорости вращения и частоты
  • Измерение проскальзывания

Спецификации

Механические характеристики
Размеры (В х Ш х Д) 5,71 см x 6,09 см x 19,05 см
2,25 д. x 2,4 д. x 7,5 д.
Вес 0,24 кг
Характеристики условий эксплуатации
Рабочая температура От 0 °C до +45 °C
Температура хранения от –10 °C до +50 °C
Допустимая влажность при работе (без конденсации) Без конденсации (< 10 °C)
90 % отн. вл. (от 10 °C до 30 °C)
75 % отн. вл. (от 30 °C до 40 °C)
45 % отн. вл. (от 40 °C до 50 °C)
Абсорбция/коррозия 30 °C, 95 % отн. вл., 5 дней
Обычные функции прибора
Высота над уровнем моря при эксплуатации 2000 м
Высота над уровнем моря при хранении 12 000 м
Вибрация MIL-PRF-28800F Класс 2
Сопротивление ударам Падение с высоты 1 м
Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) EN61326-1:2006
Соответствие стандартам безопасности
Ведомственные разрешения CE
Класс III (SELV) степень загрязнения 2
Прочие характеристики
Частота вспышки
Диапазон От 30 до 300 000 вспышек в мин.
от 0,5 до 5 000 Гц
Точность 0,02 %
Разрешение От 30 до 999 вспышек в мин. = 0,1
от 1 000 до 300 000 = 1
от 0,5 Гц до 999 Гц = 0,1
от 1 000 Гц до 5 000 Гц = 1
Настройка частоты Вспышки в мин. или Гц
Импульс вспышки
Продолжительность Регулируется в мкс или градусах
Задержка Регулируется в мкс или градусах
Подсветка
Цвет Приблизительно 6500 К
Испускаемое излучение 4 800 люкс при 6 000 вспышек в минуту на 30 см
Внешний триггер
Метод Разъем для внешнего управления
Высокий уровень От 3 В до 32 В
Низкий уровень < 1 В
Минимальная ширина импульса Соединение 50 мкс



Модели и принадлежности

Модель Название Описание Price List
Fluke 820-2 Светодиодный стробоскоп 820-2
Включает:
  • Защитный чехол
  • Подключение внешнего триггера
По запросу
