Общее описание

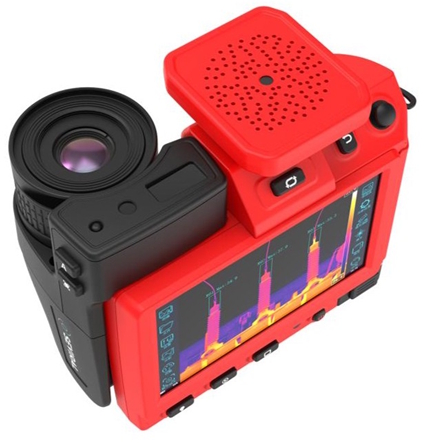

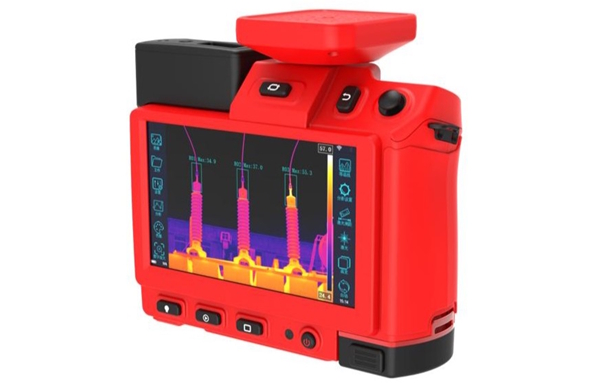

Инновационная ИК-камера SEVIRAL Т640-УЗ – это инновационный продукт, который совмещает в себе тепловизионную камеру и ультразвуковой дефектоскоп.
С помощью тепловизионной камеры вы можете провести ИК-обследование на предмет температурный аномалий. А с новейшим ультразвуковым детектором провести обследование на предмет утечек воздуха, газа, вакуума и других веществ, но не только зафиксировать наличие утечки, но и количественно ее оценить. Помимо утечек, специалисты-энергетики могут оценить состояние электрооборудования на предмет частичных разрядов.
Преимущества
- Новейшая технология совмещения тепловизора и ультразвуковой камеры. Благодаря такому совмещению вы можете заменить целый набор приборов для диагностики: тепловизор, газоанализатор, ультразвуковой дефектоскоп, детектор частичных разрядов – теперь это одно устройство!
- Высочайшая производительность благодаря ИК-детектору 640х480 пикселей Камера имеет функцию IMIX, которая позволяет получить максимально детализованные изображения. Непрерывная фокусировка в трех режимах: автоматическая / ручная и непрерывная делает SEVIRAL T640-S полностью автоматической камерой.
- Высочайшая эффективность: с помощью функционала камеры SEVIRAL T640-S вы можете провести анализ сделанных изображений. На большом сенсорном 15 сантиметровом экране вы можете выделить необходимые области, линии и точки и узнать всю интересующую вас информацию по температуре.
Характеристики SEVIRAL T640-УЗ
|
Наименование характеристики |
Значение T640-УЗ |
|
Оптические данные |
|
|
ИК разрешение |
640х480 пикселей |
|
Тепловая чувствительность / (NETD) |
≤ 0,04 °С при 30 °С |
|
Поле зрения: - Объектив 24° - Объектив 48° - Объектив 12° - Объектив 6° |
24,6°х18,5° 48,5°х35,5° 12,3°х8,5° 6,5°х5,5° |
|
Минимальное расстояние фокусировки - Объектив 24° - Объектив 48° - Объектив 12° - Объектив 6° |
0,15 м. 0,15 м. 0,5 м. 2,0 м. |
|
Пространственное разрешение (IFOV) - Объектив 24° - Объектив 48° - Объектив 12° - Объектив 6° |
0,66 мрад. 1,31 мрад. 0,31 мрад. 0,16 мрад. |
|
Частота кадров |
30 Гц |
|
Фокусировка |
Автоматическая / ручная / электрическая |
|
Идентификация сменных объективов |
Автоматическая |
|
Цифровое увеличение |
От 1 до 8х |
|
Наличие сменных объективов |
45°, 12°, 6° |
|
Информация об ультразвуковом детекторе |
|
|
Функциональные особенности |
Детекция частичных, коронных разрядов. Детекция утечек веществ и их количественный анализ |
|
Количество микрофонов |
136 кремниевых микрофонов |
|
Диапазон высоких частот |
2 кГц-100 кГц |
|
Полезная дистанция работы |
0,3 – 130 м (в зависимости от источника звука) |
|
Индикатор интенсивности звука |
Динамическая точка |
|
Частота звукового изображения |
30 Гц |
|
Минимальная обнаруживаемая утечка |
0,5 м, минимальная обнаруживаемая утечка 0,078 мл/с при 0,6 МПа 1 м, минимальная обнаруживаемая утечка 0,122 мл/с при 0,5 МПа |
|
Диапазон интенсивности звука |
Нижний предел: -15 дБ; Верхний предел: 120 дБ |
|
График частичных разрядов |
Наличие |
|
Частота дискретизации микрофонов |
200 кГц |
|
Количественная оценка утечки вещества |
Да (поддержка нескольких источников звука) |
|
Идентификация типа частичного разряда |
Да (Выброс в виде частиц, суспензии, поверхностный выброс, выброс в виде частиц) |
|
Информация об ИК-детекторе |
|
|
Тип детектора |
Неохлаждаемый микроболометр |
|
Спектральный диапазон |
7,5 – 14 мкм |
|
Шаг детектора |
17 нм. |
|
Информация о дисплее |
|
|
Тип дисплея |
Цветной сенсорный ЖК дисплей |
|
Яркость дисплея |
400 кд/м2 |
|
Технология дисплея |
IPS |
|
Технология покрытия стекла |
Sunlight Visual |
|
Разрешения дисплея |
1280х768 пикселей |
|
Размер дисплея |
5,8 дюйма / 14,7 см |
|
Видоискатель |
Встроенный, цветной с разрешением 1024х768 пикселей |
|
Режимы изображений |
|
|
Режимы изображения |
ИК, видимый спектр, картинка в картинке, IMIX*, тепловое смешивание
*IMIX – режим повышенной детализации ИК изображения |
|
Режим сверхвысокого разрешения |
Поддерживается. Увеличение изображения в 4 раза |
|
Режим сигнализации |
Автоматическая звуковая и световая сигнализации при заданном значении температуры (выше / ниже) |
|
Измерение температуры |
|
|
Диапазон измеряемых температур |
От -20 °С до +2000 °С |
|
Настройка диапазона температуры |
От -20 °С до +150 °С От 0 °С до 410 °С От 300 °С до 2000 °С (Опционально от -40 °С) |
|
Погрешность измерения температуры |
±2°C или ±2% |
|
Анализ изображений |
|
|
Изотерма |
Ниже или выше заданной температуры |
|
Коррекция излучающей способности |
Переменная от 0,1 до 1,0 |
|
Анализ температуры |
Максимальная / минимальная / центральная |
|
Пользовательские настройки |
До 10 пользовательских точек, до 10 пользовательских площадей, 5 пользовательских линий |
|
Коррекция расстояния |
Ручная настройка расстояния до измеряемого объекта |
|
Коррекция температуры окружающей среды |
Переменная от -270 °С до +300 °С |
|
Коррекция влажности окружающей среды |
0 до 100% |
|
Коррекция погодных условий |
Изменение состояния погодных условий: ясно, облачно, дождь, туман, снег |
|
Коррекция скорости ветра |
Установка требуемой скорости ветра |
|
Коррекция нагрузки электрооборудования |
Изменение напряжения и тока |
|
Настройки изображения |
|
|
Цветовые палитры |
10 штук (железо, радуга, черно-белая, и т.д.) |
|
Системные настройки |
|
|
Командные настройки |
Время, дата, язык, единицы измерения, яркость |
|
Сигнализация |
Установка значения температуры, установка параметра – ниже / выше, подача сигнализации – световая и звуковая |
|
Лазер |
Лазерная указка, класс 2 |
|
Лазерный дальномер |
Наличие |
|
Дальность действия лазерного дальномера |
От 0,01 до 40 метров |
|
Точность лазерного дальномера |
±1 % от измеренного расстояния |
|
Лазерная центровка |
Положение лазера автоматически отображается на изображении |
|
GPS |
Встроенный GPS, автоматическое добавление информации о местоположении к изображению |
|
Текстовые комментарии |
Возможность создания текстовой аннотации к изображению |
|
Голосовые комментарии |
Возможность создания голосовых аннотаций к изображению |
|
Автоматической отключение |
Наличие |
|
Хранение данных |
|
|
Формат ИК изображений |
.jpg / .png (радиометрические) |
|
Формат видео |
Н.264 (радиометрический) |
|
Формат изображения в видимом спектре |
.jpg |
|
Цифровая камера |
|
|
Фокус |
Фиксированный |
|
Разрешение цифровой камеры |
5 Мп |
|
Поле зрения |
55°х42° |
|
Подсветка |
Встроенный светодиодный фонарь |
|
Интерфейсы передачи данных |
|
|
Передача данных на ПК |
Через USB |
|
Wi-Fi |
Передача изображения в режиме реального времени на мобильный телефон / компьютер через wi-fi |
|
Bluetooth |
Поддержка записи и воспроизведения с помощью Bluetooth гарнитуры |
|
HDMI |
Наличие Micro HDMI выхода |
|
4G |
Беспроводная передача данных в режиме реального времени на мобильные устройства / компьютеры через 4G |
|
Сетевой вход |
LAN слот для подключения к тепловизору |
|
Объем памяти |
|
|
Тип SD карты |
Высокоскоростная Micro SD-карта |
|
Объем памяти |
32 Гб (более 10 000 инфракрасных изображений) |
|
Система питания |
|
|
Тип аккумулятора |
Съемный литий-полимерный аккумулятор |
|
Напряжение питания |
11.1 В |
|
Емкость аккумулятора |
2100 мАч |
|
Время работы тепловизора |
Не менее 4 часов |
|
Способ зарядки |
Двухсекционное зарядное устройство 12 В |
|
Время зарядки |
2 часа |
|
Экологические данные |
|
|
Степень защиты корпуса |
IP54 (МЭК 60529) |
|
Диапазон рабочих температур |
От -20 °С до + 55 °С |
|
Температура хранения |
От -40°C до 70°C |
|
Устойчивость к вибрации |
2G (МЭК 60068-2-6) |
|
Устойчивость к шоку |
25G (МЭК 60068-2-27) |
|
Устойчивость к падению |
Безопасное падание с 2 метров |
|
Влажность (при работе и хранении) |
<95%, без образования конденсата |
|
Физические данные |
|
|
Вес |
1,48 кг. |
|
Габариты |
192х173х116 мм |
|
Цвет |
Черный |
|
Материал |
Пластик, стекло, металл |
|
Крепление на штатив |
UNC ¼ ″ -20 |
|
Гарантия |
|
|
Гарантия |
Базовая гарантия 36 месяца с момента ввода в эксплуатацию 36 месяца гарантия на камеру 36 месяца гарантия на аккумуляторную батарею 10 лет на ИК детектор |
|
Дополнительная гарантия |
Возможность продления гарантии до 5 лет |
|
Информация о поставке |
|
|
Тип упаковки |
Картонный короб |
|
Вес упаковки |
5 кг |
|
Габариты упаковки |
440х360х200 мм |
|
Страна производства |
Российская Федерация |
|
Комплект поставки |
|
|
Обработка данных с тепловизора |
|
|
Программное обеспечение |
Бесплатное программное обеспечение «SEVIRAL IR Research» |
|
Совместимость |
ОС на базе Linux (Astra Linux) и Windows от версии XP и выше |
|
Количество одновременно работающих пользователей |
Неограниченное количество |
