Визуализация метана и других летучих органических соединений (ЛОС)

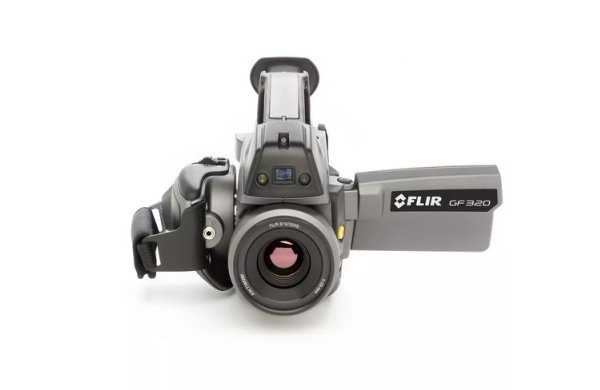

| FLIR GF320 обнаруживает и визуализирует утечки летучих органических соединений без остановки производства. Переносной тепловизор значительно повышает безопасность оператора за счет обнаружения утечек с безопасного расстояния, и помогает защитить окружающую среду, выявляя утечки экологически вредных газов. GF320 используется на нефтеперерабатывающих и газоперерабатывающих заводах, морских платформах, в химии и нефтехимии, в производстве биогаза и на электростанциях. |
 |
Высокая чувствительность тепловизоры серии GF позволяют рассмотреть разницу температур в 0.015°C. Идеальное решение для поиска малейших аномалий в электрических и прочих промышленных установках. |
 |
Поворотный видоискатель Видоискатель с высоким разрешением можно поворачивать для максимального удобства каждого пользователя. Это идеально при работе на открытом воздухе или когда ЖК-дисплей не используется. |
 |
Большой ЖК-дисплей Большой складной ЖК-дисплей с диагональю 4.3” позволит разглядеть мельчайшие детали и разницы температур. |
 |
Вращающаяся рукоятка с кнопками управления Поворотная рукоятка позволяет работать с тепловизором в максимально удобном положении. Кнопки и джойстик для управления прибором встроены в рукоятку и удобно расположены под пальцами. |
 |
Программируемая «горячая» кнопка Оператор может запрограммировать кнопку, расположенную в верхней части тепловизора для быстрого доступа к выбранным функциям. |
 |
Большое количество инструментов анализа Подвижные экспонометры, линейные профили, зоны и другие функции для подробного теплового анализа. |
 |
Видео MPEG-4 Создание нерадиометрических ИК и обычных видеофайлов MPEG-4. |
 |
Мощная видеокамера Встроенная камера видимого спектра с разрешением 3.2 мегапикселя для получения четких снимков в любых условиях. |
 |
Лазерный указатель Помогает связать горячую или холодную точку на ИК-изображении с реальным объектом. |
.png){kind=small} |
Гибкие интерфейсы Простой доступ к разъему цифрового видео, USB, разъему для зарядки аккумулятора. |
 |
Встроенный GPS GPS позволяет выполнить геопривязку ИК-изображений для определения их месторасположения. |
 |
Беспроводные подключения Подключайтесь к смартфону или планшету по Wi-Fi через USB-адаптер, используйте мобильное приложение FLIR Tools (под Apple iOS и Android) для обработки, публикации результатов и дистанционного управления. |
 |
Радиометрическое потоковое ИК-видео 16-битное радиометрическое потоковое ИК-видео можно передать на ПК (через USB) с помощью ПО FLIR. |
 |
Режим высокой чувствительности (HSM) Повышает чувствительность тепловизора до максимума для обнаружения мельчайших утечек газа (FLIR GF304, GF306, FLIR GF320 и FLIR GF346). |
.png){kind=small} |
Охлаждаемый детектор FLIR GF320 оснащен охлаждаемым детектором на антимониде индия (InSb), визуализирующим газы на длине волны 3,2 – 3,4 мкм. Он делает видимыми не только газы, но и малейшие разницы температур. |
 |
Температурный диапазон FLIR GF320 показывает температуры от -40°C до +350°C. |
 |
Двойное использование FLIR GF320 можно использовать как для обнаружения утечек газа, так и для профилактических осмотров. |
 |
Доступные объективы FLIR GF320 поставляется либо с объективом 14,5°, либо 24°. Возможен заказ версии с заменяемыми объективами, однако для этого необходимо разрешение Государственного департамента США. |
FLIR GF320 обнаруживает следующие газы:
• Бензол
• Этанол
• Этилбензол
• Гептан
• Гексан
• Изопрен
• Метанол
• Метилэтилкетон
• Метилизобутилкетон
• Октан
• Пентан
• 1-пентен
• Толуол
• Ксилол
• Бутан
• Этан
• Метан
• Пропан
• Этилен
• Пропилен
Технические характеристики FLIR GF320
| Характеристики датчика и оптики | |
| Матрица в фокальной плоскости (FPA) / Спектральный диапазон | Охлаждаемый InSb / 3.2–3.4 мкм |
| Измерения | |
| Точность | ±1°C для диапазона температур (0-100 °C) или ±2% от показаний для диапазона температур (> +100 °C) |
| Диапазон измеряемых температур | от -40ºC до +350ºC |
| Источник питания | |
| Время работы батареи | > 3 часов при 25°C и стандартном использовании |
| Время запуска | Стандартное 7 мин. при 25°C |
| Параметры окружающей среды | |
| Диапазон рабочих температур | от –20°C до +50°C |
| Обнаружение газов | |
| Виды | • Бензол • Этанол • Этилбензол • Гептан • Гексан • Изопрен • Метанол • Метилэтилкетон • Метилизобутилкетон • Октан • Пентан • 1-пентен • Толуол • Ксилол • Бутан • Этан • Метан • Пропан • Этилен • Пропилен |
| Характеристики датчика и оптики | |
| Поле зрения (FOV) / Минимальное фокусное расстояние | Объектив 14.5º: 14.5º x 10.8º / 0.5м Объектив 24º: 24° × 18° / 0.3 м |
| Относительная апертура объектива | 1.5 |
| Фокусировка | Автоматическая либо ручная (Встроенный привод или на объективе) |
| Масштабирование | 1–8× непрерывный, цифровой зум |
| Цифровое улучшение деталей | Фильтр подавления шума, Высокочувствительный режим (HSM) |
| Разрешение детектора | 320 × 240 пикселей |
| Тепловая чувствительность / NETD | |
| Охлаждение датчика | Микроохладитель Стирлинга (FLIR MC-3) |
| Скорость передачи данных | |
| Частота кадров | 60 Гц |
| Создание изображений | |
| Дисплей | Встроенный широкоэкранный ЖК, 4.3 дюйма, 800 × 480 пикселей |
| Видоискатель | Встроенный, поворачиваемый OLED, 800 × 480 пикселей |
| Автоматическая настройка изображений | Непрерывный/ручной; линейно или на основе гистограммы |
| Ручная настройка изображений | Уровень/диапазон |
| Режимы изображений | ИК-изображение, визуальное изображение, высокочувствительный режим (HSM) |
| Анализ измерений | |
| Экспонометр | 10 |
| Область | 5 окон с макс./мин./средн. положением |
| Профиль | 1 линия (горизонтальная или вертикальная) |
| Разность температур | Разница температур между функциями измерений или эталонной температурой |
| Эталонная температура | Устанавливается вручную или получается с помощью функции измерения |
| Поправка на излучение | Переменная от 0.01 до 1.0 или выбирается из редактируемого списка материалов |
| Поправки измерений | Отраженная температура, расстояние, пропускание атмосферы, влажность, внешняя оптика |
| Настройка | |
| Команды меню | Уровень/диапазон Автоматическая настройка: непрерывная/ручная/полуавтоматическая Масштабирование Палитра Пуск/остановка записи Сохранение изображения Назад/запись изображения |
| Цветовые палитры | Железо, Серый, Радуга, Арктика, Лава, Радуга HC |
| Команды настройки | 1 программируемая кнопка, режим наложения записи, адаптация местных единиц, языка, форматов даты и времени |
| Хранение изображений | |
| Тип хранения изображений | Съемная SD или SDHC карта памяти, два слота |
| Емкость хранения изображений | > 1200 изображений (JPEG) с возможностью записи до 1 Гб на карту памяти |
| Режим хранения изображений | ИК/визуальное изображение. Визуальное изображение автоматически совмещается с соответствующим ИК-изображением |
| Периодическое сохранение изображений | Каждые 10 секунд до 24 часов |
| Форматы файлов | Стандартный JPEG, с 14-битными данными измерений |
| GPS | Данные о расположении автоматически добавляются в каждое изображение со встроенной GPS |
| Видеозапись и потоковое видео | |
| Запись нерадиометрического ИК-видео | MPEG4 (до 60 минут/клип) на карту памяти Визуальное изображение автоматически совмещается с соответствующей записью нерадиометрического ИК-видео. |
| Запись цифрового видео | MPEG4 (25 минут/клип) на карту памяти |
| Потоковая передача радиометрических ИК-изображений | Полное динамическое на PC через USB или WLAN |
| Потоковая передача нерадиометрических ИК-изображений | RTP/MPEG4 |
| Потоковая передача цифрового видео | MPEG4 через Wi-Fi Несжатое цветное видео через USB |
| Цифровая камера | |
| Встроенная цифровая камера | 3.2 Мегапикселей, автофокусировка, и две лампы подсветки |
| Лазерный указатель | |
| Лазер | Активируется соответствующей кнопкой |
| Интерфейсы обмена данными | |
| WLAN | Peer to peer (adhoc) для iOS или infrastructure (сеть) для Android |
| USB | USB-A: Подключение внешнего устройства USB (напр. флеш-карта) USB Mini-B: Передача данных с и на ПК |
| USB, стандартный | USB Mini-B: 2.0 High Speed |
| Видео | Цифровой вывод видео (изображения) |
| Источник питания | |
| Тип батареи | Перезаряжаемые литий-ионные батареи |
| Напряжение | 7.2 В |
| Система зарядки | В камере (адаптер переменного тока или 12 В от автомобильного зарядного устройства) либо 2-секционное зарядное устройство |
| Параметры окружающей среды | |
| Диапазон температур хранения | от –30°C до +60°C |
| Влажность (работа и хранение) | IEC 68-2-30/24 ч при 95% относительной влажности, от +25°C до +40°C (2 цикла) |
| Электромагнитная совместимость | EN61000-6-4 (Излучение) EN61000-6-2 (Защищенность) FCC 47 CFR часть 15 класс A (Излучение) EN 61 000-4-8, L5 |
| Герметичность | IP 54 (IEC 60529) |
| Устойчивость к ударам | 25 г (IEC 60068-2-29) |
| Устойчивость к вибрации | 2 г (IEC 60068-2-6) |
| Физические характеристики | |
| Вес камеры с объективом и батареей | 2.48 кг |
| Вес батареи | 0.24 кг |
| Размер камеры с объективом (Д*Ш*В) | 306 × 169 × 161 мм |
| Крепление на штатив | Стандартное, ¼"-20 |
| Материал корпуса | Алюминий, Магний |
| Материал ручки | TPE термопластичный эластомер |
| Комплект поставки |
| Тепловизионная камера, прочный транспортировочный кейс, зарядное устройство для батареи, батарея 2 шт., калибровочный сертификат, брошюра по загрузке, CD-ROM с ПО FLIR Tools для ПК, CD-ROM с ПО FLIR VideoReportTM для PC, кабель HDMI-DVI, кабель HDMI-HDMI, крышка объектива (на объективе), карта памяти, адаптер для карты памяти, блок питания, с разъемами под разные виды розеток, печатное руководство по началу работы, печатное информационное руководство, регистрационная карта, брошюра по обслуживанию и обучению, наплечный ремень, кабель USB, CD-ROM с пользовательской документацией, микро-адаптер Wi-Fi USB (в зависимости от правил регулировки беспроводного оборудования CE и FCC в вашей стране) |
