Описание

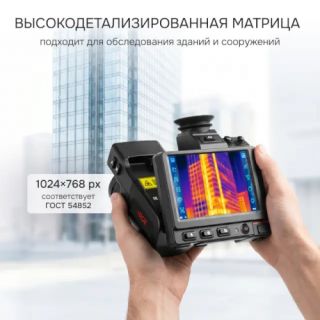

Тепловизор RGK TL-1024 Pro оборудуется ИК сенсором 1024 x 768 и обеспечивает (с комплектным 28-градусным объективом) наилучший показатель IFOV среди изделий семейства TL данного бренда. Наряду с поддержкой технологии 4-кратного увеличения разрешения изображений Super-Resolution, это дает возможность получать термограммы с высокой детализацией и четкостью, позволяя эффективно решать диагностические и исследовательские задачи повышенной сложности.
Как инструмент промышленного класса с рабочим диапазоном до 2000 °С, данная модель выполнена в форм-факторе складывающейся видеокамеры, и оснащается встроенной цифровой камерой с разрешением 5 Мп, снабженной подсветкой рабочей зоны, лазерным дальномером для моторизованной фокусировки, а также набором интерфейсов для экспорта данных и трансляции изображения с дисплея на внешние устройства.

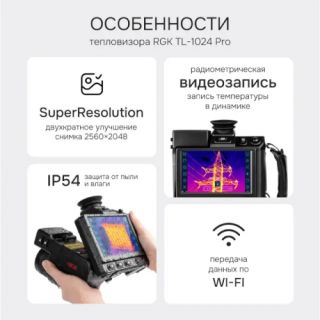

Преимущества
- Поворотная конструкция, с регулированием наклона объектива относительно экранного блока, дает возможность в процессе съемки изменять угол визирования, поддерживая оптимальное положение дисплея для обеспечения непрерывного визуального контроля за целевыми объектами.
- Возможность использования сменных объективов с разным фокусным расстоянием, которые доступны как дополнительная опция, расширяет сферу применения тепловизора, позволяя с его помощью выполнять термографирование разнотипных объектов и сложных систем с ближних и дальних дистанций.
- Функция автофокусировки, которая при выполнении обследования крупноразмерных целей в движении может действовать непрерывно, исключает необходимость в ручной настройке резкости, минимизируя трудоемкость работ.
Функциональные особенности
Для отображения визуальной информации тепловизор RGK TL-1024 Pro оборудуется 5,8-дюймовым сенсорным дисплеем с разрешением 1280 x 768 и дополнительным видоискателем, снабженным наглазником. Благодаря этому выполнение съемки при ярком солнце не вызывает проблем и обеспечивается возможность выполнения комфортного анализа получаемых термограмм встроенными средствами непосредственно на месте выполнения работ. Поддержка голосового и текстового аннотирования при сохранении снимков и видео упрощает расшифровку данных и идентификацию объектов съемки в ходе составления отчетов в офисных условиях.
Помимо мобильного применения, с выполнением ИК съемки "с рук", оборудование также подходит для стационарного использования. Для размещения прибора на штативе при необходимости отслеживания долговременных процессов предусмотрено стандартное винтовое крепление с резьбой.
Технические характеристики
|
Измерение
| |
|---|---|
|
Диапазон измерений температуры
|
от -20 до +150 °С
от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С
|
±2,0°С
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, %
|
±2,0 %
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, %
|
±3,0 %
|
|
Лазерный дальномер, дистанция
|
до 40 м
|
|
Изображение и оптические данные
| |
|
Количество пикселей матрицы детектора
|
1024 x 768 px
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более
|
0,04
|
|
Углы поля зрения, градус по горизонтали x градус по вертикали
|
стандартный 24,0° x 19,3°
широкоугольный 48° x 36 телеобъектив 2x 12° x 9 телеобъектив 3x 6° x 4° |
|
Минимальное фокусное расстояние
|
стандартный 0,15 м
широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 2 м |
|
Пространственное разрешение
|
стандартный 0,48 мрад
широкоугольный 0,92 мрад телеобъектив 2x 0,24 мрад телеобъектив 2x 0,12 мрад |
|
Запись изображений или частота обновлений
|
30 Гц
|
|
Режим фокусировки
|
ручной/электрический/автоматический
|
|
Увеличение
|
1x, 2x, 4x, 8x
|
|
Матрица в фокальной плоскости [FPA]
|
неохлаждаемый микроболометр
|
|
Спектральный диапазон, мкм
|
от 7,5 до 14
|
|
Представление изображения
| |
|
Экран/разрешение
|
сенсорный экран 5-дюймовый ЖК-дисплей/1280x768 px
|
|
Режимы изображения
|
ИК, видимый, картинка в картинке, смешивание/выделение
|
|
Цветовые палитры
|
10 палитр
|
|
Анализ измерений
| |
|
Точка
|
максимум 10 точек устанавливающихся вручную
|
|
Автоматическое обнаружение тепла/холода
|
автоматические горячий и холодный маркеры
|
|
Линия
|
максимум 5 линий устанавливающихся вручную
|
|
Область
|
максимум 10 областей устанавливающихся вручную
|
|
Поправки к измерениям
|
коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния
|
|
Предупреждение о превышении температуры
|
звуковая и индикаторная сигнализация
|
|
Хранение видео
| |
|
Медиа-хранилище
|
карта MicroSD 32 Гбайт
|
|
Формат хранения видео
|
стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое
|
|
Режим хранения видео
|
ИК
|
|
Хранение изображений
| |
|
Формат хранения изображений
|
стандартные файлы JPEG, включая данные измерений, PNG
|
|
Режим хранения изображений
|
ИК/видимое изображение/картинка в картинке/смешивание
|
|
Анализ изображений
|
внутренние инструменты анализа изображений, в ПО
|
|
Настройка
| |
|
Лазер
|
< класс 2
|
|
Фонарик
|
есть
|
|
Команды настройки
|
локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео
|
|
Языки
|
многонациональные
|
|
Цифровая камера
| |
|
Встроенная цифровая камера
|
5 Мп
|
|
Встроенные данные цифрового объектива
|
55°
|
|
Интерфейсы передачи данных
| |
|
Интерфейсы
|
MicroSD
|
|
USB
|
Type C
|
|
Видеовыход
|
micro HDMI
|
|
Настройки сетей
| |
|
Wi-Fi
|
802.11, передача изображений и видеопотока в реальном времени
|
|
Bluetooth
|
есть, для подключения гарнитуры
|
|
Система питания
| |
|
Срок службы батареи при непрерывном использовании
|
4 ч
|
|
Напряжение питания
|
12 В
|
|
Система зарядки
|
в зарядной станции
|
|
Управление энергопотреблением
|
автоматическое отключение
|
|
Экологические данные
| |
|
Диапазон рабочих температур
|
от -20°C до 55°C
|
|
Диапазон температур хранения
|
от -25°C до 70°C
|
|
Влажность (при эксплуатации и хранении)
|
от 10 до 90%
|
|
Устойчивость к падению
|
2 м
|
|
Удар
|
25 г (IEC60068-2-29)
|
|
Вибрация
|
2 г (IEC60068-2-6)
|
|
Степень защиты
|
IP54
|
|
Дополнительные возможности
| |
|
Разъем под штатив
|
есть
|
|
Физические характеристики
| |
|
Размеры
|
191 x 115 x 172 мм
|
|
Вес камеры включая батарею
|
1,5 кг
|
(**) – по дополнительному заказу
Комплектация
-
Тепловизор RGK TL-1024 Pro
-
Аккумуляторные литийионные батареи - 2 шт.
-
Зарядное устройство
-
Адаптер питания
-
Считыватель карты памяти
-
Карта памяти SD
-
Программное обеспечение на USB накопителе
-
Кейс для переноски
-
Руководство по эксплуатации
