Описание
Тепловизор RGK TL-20 – диагностический прибор технического класса, предназначенный для быстрого определения поверхностной температуры в диапазоне от -20 до 650 °С при обследовании целевых объектов, с целью проверки соответствия степени их нагрева нормативным показателям, и для визуального выявления температурных аномалий при выполнении ИК съемки. Высокая термочувствительность 0,05 °С позволяет распознавать минимальные различия температур в соседних точках.
Модель профессионального уровня оснащена болометрической матрицей с разрешением 256 х 192, большим (3.5") сенсорным дисплеем, лазерным указателем и встроенной цифровой камерой на 5 Мпикс, изображение которой может накладываться на термограмму, упрощая идентификацию проблемных зон и элементов с аномальной температурой.

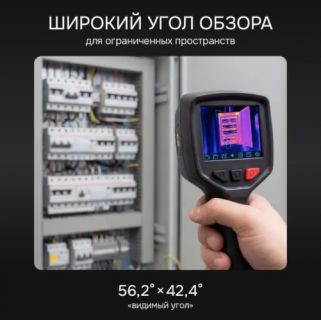

Широкий сектор обзора
Угол обзора RGK TL-20 составляет 56,2° x 42,4°, что упрощает обследование и съемку крупноразмерных объектов, позволяя контролировать с одного ракурса значительную зону с большим количеством целевых элементов. Кроме того, становится более удобной работа в ограниченном пространстве.
Высокая оперативность
Реализуя принцип "включай и работай", тепловизор не нуждается в предварительных настройках перед использованием, короткофокусный объектив обеспечивает одинаково стабильное качество изображения объектов на расстоянии от 1 м до бесконечности, благодаря чему в процессе съемки не нужно отвлекаться на регулировку резкости.
Прочность и надёжность
Конструкция специально разработана для выполнения съемки в жестких промышленных или полевых условиях: линзы инфракрасной и цифровой камер утоплены в корпус, а со стороны экрана предусмотрен предохранительный выступ-козырек на боковой кромке, за счет чего минимизирован риск случайного повреждения наиболее хрупких элементов изделия.
Функциональные особенности
Температурные измерения могут выполняться в разных диапазонах: низком, от –20 до +150°С, и среднем, от 0 до +410°С, которые переключаются автоматически. Благодаря этому тепловизор RGK TL-20 пригоден для использования в строительной отрасли, позволяя оценивать эффективность теплоизоляции и выявлять "мостики холода", а также подходит для промышленной диагностики оборудования и контроля технологических процессов. Прибор поддерживает цифровое зуммирование и снабжен температурной сигнализацией, что ускоряет выявление зон с аномальным уровнем нагрева. Поддержка беспроводной передачи данных дает возможность транслировать полученные ИК изображения на внешние устройства.
Технические характеристики
|
Измерение
| |
|---|---|
|
Диапазон измерений температуры
|
от -10 (**) до +150 °С
от 0 до +410 °С от +300 до +650(**) °С |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до +100 °С включ., °С
|
±2,0°С
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %
|
±2,0 %
|
|
Изображение и оптические данные
| |
|
Количество пикселей матрицы детектора
|
256 x 192 px
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более
|
0,05
|
|
Углы поля зрения, градус по горизонтали x градус по вертикали
|
56,2° x 42,4°
|
|
Минимальное фокусное расстояние
|
0,3 м
|
|
Пространственное разрешение
|
3,33 мрад
|
|
Запись изображений или частота обновлений
|
30 Гц
|
|
Режим фокусировки
|
фиксированный
|
|
Увеличение
|
2x, 4x
|
|
Матрица в фокальной плоскости [FPA]
|
неохлаждаемый микроболометр
|
|
Спектральный диапазон, мкм
|
от 7,5 до 14
|
|
Представление изображения
| |
|
Экран/разрешение
|

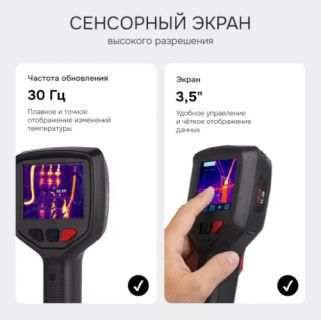

сенсорный экран 3,5-дюймовый ЖК-дисплей/320x240 px
|
|
Режимы изображения
|

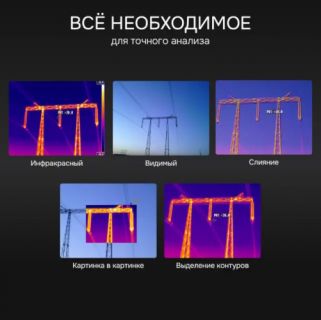

ИК, видимый, картинка в картинке, смешивание/выделение
|
|
Цветовые палитры
|
10 палитр
|
|
Анализ измерений
| |
|
Точка
|
неограниченное количество точек устанавливающихся вручную
|
|
Автоматическое обнаружение тепла/холода
|
автоматические горячий и холодный маркеры
|
|
Линия
|
неограниченное количество линий устанавливающихся вручную
|
|
Область
|
неограниченное количество областей устанавливающихся вручную
|
|
Поправки к измерениям
|
коэффициент излучения, базовая температура, температура окружающей среды, атмосферная влажность, компенсация расстояния
|
|
Предупреждение о превышении температуры
|
звуковая и индикаторная сигнализация
|
|
Хранение видео
| |
|
Медиа-хранилище
|
карта MicroSD 32 Гбайт
|
|
Формат хранения видео
|
стандартное кодирование MPEG-4, 320x240 при 25 кадрах в секунду
|
|
Режим хранения видео
|
ИК
|
|
Хранение изображений
| |
|
Формат хранения изображений
|
стандартные файлы JPEG, включая данные измерений
|
|
Режим хранения изображений
|
ИК/видимое изображение/картинка в картинке/смешивание
|
|

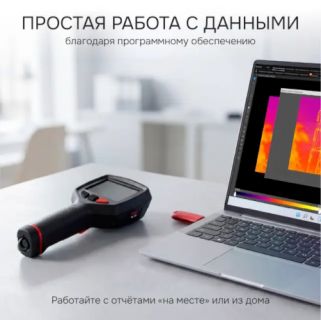

Анализ изображений
|
в ПО
|
|
Настройка
| |
|
Лазер
|
< класс 2
|
|
Команды настройки
|
локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы
|
|
Языки
|
многонациональные
|
|
Цифровая камера
| |
|
Встроенная цифровая камера
|
5 Мп
|
|
Встроенные данные цифрового объектива
|
55°
|
|
Интерфейсы передачи данных
| |
|
Интерфейсы
|
Micro SD
|
|

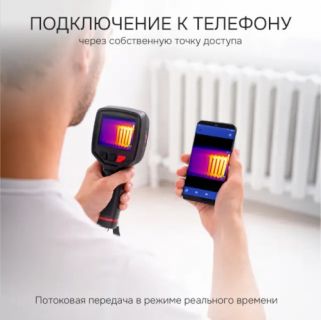

Настройки сетей
| |
|
Wi-Fi
|
802.11, передача изображений и видеопотока в реальном времени
|
|
Система питания
| |
|
Срок службы батареи при непрерывном использовании
|
4 ч
|
|
Напряжение питания
|
12 В
|
|
Система зарядки
|
в зарядной станции
|
|
Управление энергопотреблением
|
автоматическое отключение
|
|
Экологические данные
| |
|
Диапазон рабочих температур
|
от -20°C до 55°C
|
|
Диапазон температур хранения
|
от -25°C до 70°C
|
|
Влажность (при эксплуатации и хранении)
|
от 10 до 90%
|
|
Устойчивость к падению
|
2 м
|
|
Удар
|
25 г (IEC60068-2-29)
|
|
Вибрация
|
2 г (IEC60068-2-6)
|
|
Степень защиты
|
IP54
|
|
Дополнительные возможности
| |
|
Контакты для зарядной станция в авто
|
есть
|
|
Физические характеристики
| |
|
Размеры
|
230 x 105 x 57 мм
|
|
Вес камеры включая батарею
|
0,46 кг
|
(**) – диапазон показаний от -20 °С до +150 °С
(***) – по дополнительному заказу
Комплектация
-
Тепловизор RGK TL-20
-
Аккумуляторные литийионные батареи - 2 шт.
-
Зарядное устройство
-
Адаптер питания
-
Считыватель карты памяти
-
Карта памяти SD
-
Программное обеспечение на USB накопителе
-
Кейс для переноски
-
Руководство по эксплуатации
