Описание
Тепловизор RGK TL-30 представляет собой профессиональный прибор, специально разработанный для оперативной ИК диагностики, который способен выполнять температурные измерения в широком диапазоне, от –20 до 650 °С, и может применяться как строительной сфере, так и в промышленных отраслях. В отличие от младшей модификации линейки TL, выполненной в таком же прочном "пистолетном" корпусе плоского форм-фактора, данное изделие оборудуется болометрической матрицей с двукратно увеличенным размером и объективом с германиевой линзой большего диаметра, за счет чего обладает лучшим показателем IFOV. Модель способна различать отдельные малоразмерные элементы с большого удаления, благодаря чему лучше подходит для обследования сложных объектов.
Преимущества RGK TL-30

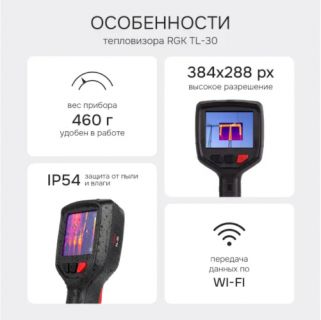

- Высокодетализированная матрица 384х288, подходящая под ГОСТ 54852 для обследования зданий и сооружений.
- Удобный большой (3,5 дюйма) тачскрин.
- Высокая термочувствительность 0,05 °С. Прибор показывает минимальные перепады температур в соседних точках.
- Высокая частота обновления кадров 30 Гц.
- Широкий угол обзора 56,2° x 42,4° позволяет работать в ограниченном пространстве.
Эффективность

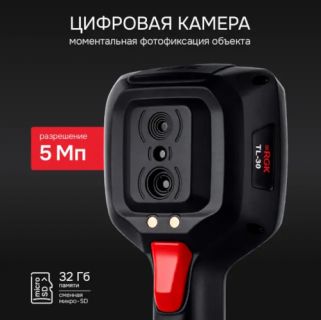

Для ускорения и повышения точности локализации целевых объектов и их элементов с аномальной температурой тепловизор оборудован лазерным указателем и интегрированной цифровой камерой для получения изображений в видимом диапазоне, которые могут накладываться на термограмму.
Документирование
Поддержка сохранения на карту памяти снимков с радиометрическими данными и видеороликов, фиксирующих процесс ИК обследования, ускоряет подготовку отчетов по результатам выполненных работ.
Простота использования
Оптимизированное расположение кнопок управления под большим и указательным пальцами руки, удерживающей прибор, упрощает выполнение съемки в труднодоступных местах и с неудобных положений; при анализе термограмм быстро выбрать зону или точку для определения температурных показателей целевых объектов позволяет сенсорный дисплей.
Конструкционные и функциональные особенности
Благодаря использованию короткофокусного объектива, тепловизор RGK TL-30 обладает небольшой толщиной и не нуждается в настройке резкости. Широкий сектор обзора позволяет при термографировании крупных сложных объектов выполнять съемку с меньшим количеством снимков с разных ракурсов. Линзы ИК и визуального каналов "утоплены" в корпус, что минимизирует риск их случайного повреждения из-за непреднамеренных ударов и падений в процессе эксплуатации.
Обладая расширенными измерительными возможностями, устройство поддерживает функцию автоматического выделения не термограмме мест с минимальной и максимальной температурой и режим температурной сигнализации с настраиваемыми порогами. Встроенный модуль беспроводной связи позволяет коллегам или заказчику просматривать результаты съемки на своих мобильных устройствах в режиме реального времени.
Технические характеристики
|
Измерение
| |
|---|---|
|
Диапазон измерений температуры
|
от -10 (**) до +150 °С
от 0 до +410 °С от +300 до +650(**) °С |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до +100 °С включ., °С
|
±2,0°С
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %
|
±2,0 %
|
|
Изображение и оптические данные
| |
|
Количество пикселей матрицы детектора
|
384 x 288 px
|
|
"Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более "
|
0,05
|
|
Углы поля зрения, градус по горизонтали x градус по вертикали
|
56,2° x 42,4°
|
|
Минимальное фокусное расстояние
|
0,3 м
|
|
Пространственное разрешение
|
2,22 мрад
|
|
Запись изображений или частота обновлений
|
30 Гц
|
|
Режим фокусировки
|
фиксированный
|
|
Увеличение
|
2x, 4x
|
|
Матрица в фокальной плоскости [FPA]
|
неохлаждаемый микроболометр
|
|
Спектральный диапазон, мкм
|
от 7,5 до 14
|
|
Представление изображения
| |
|
Экран/разрешение
|
сенсорный экран 3,5-дюймовый ЖК-дисплей/320x240 px
|
|
Режимы изображения
|
ИК, видимый, картинка в картинке, смешивание/выделение
|
|
Цветовые палитры
|
10 палитр
|
|
Анализ измерений
| |
|
Точка
|
неограниченное количество точек устанавливающихся вручную
|
|
Автоматическое обнаружение тепла/холода
|
автоматические горячий и холодный маркеры
|
|
Линия
|
неограниченное количество линий устанавливающихся вручную
|
|
Область
|
неограниченное количество областей устанавливающихся вручную
|
|
Поправки к измерениям
|
коэффициент излучения, базовая температура, температура окружающей среды, атмосферная влажность, компенсация расстояния
|
|
Предупреждение о превышении температуры
|
звуковая и индикаторная сигнализация
|
|
Хранение видео
| |
|
Медиа-хранилище
|
карта MicroSD 32 Гбайт
|
|
Формат хранения видео
|
стандартное кодирование MPEG-4, 320x240 при 25 кадрах в секунду
|
|
Режим хранения видео
|
ИК
|
|
Хранение изображений
| |
|
Формат хранения изображений
|
стандартные файлы JPEG, включая данные измерений
|
|
Режим хранения изображений
|
ИК/видимое изображение/картинка в картинке/смешивание
|
|
Анализ изображений
|
в ПО
|
|
Настройка
| |
|
Лазер
|
< класс 2
|
|
Команды настройки
|
локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы
|
|
Языки
|
многонациональные
|
|
Цифровая камера
| |
|
Встроенная цифровая камера
|
5 Мп
|
|
Встроенные данные цифрового объектива
|
55°
|
|
Интерфейсы передачи данных
| |
|
Интерфейсы
|
MicroSD
|
|
Настройки сетей
| |
|
Wi-Fi
|
802.11, передача изображений и видеопотока в реальном времени
|
|
Система питания
| |
|
Срок службы батареи при непрерывном использовании
|
4 ч
|
|
Напряжение питания
|
12 В
|
|
Система зарядки
|
в зарядной станции
|
|
Управление энергопотреблением
|
автоматическое отключение
|
|
Экологические данные
| |
|
Диапазон рабочих температур
|
от -20°C до 55°C
|
|
Диапазон температур хранения
|
от -25°C до 70°C
|
|
Влажность (при эксплуатации и хранении)
|
от 10 до 90%
|
|
Устойчивость к падению
|
2 м
|
|
Удар
|
25 г (IEC60068-2-29)
|
|
Вибрация
|
2 г (IEC60068-2-6)
|
|
Степень защиты
|
IP54
|
|
Дополнительные возможности
| |
|
Контакты для зарядной станция в авто
|
есть
|
|
Физические характеристики
| |
|
Размеры
|
230 x 105 x 57 мм
|
|
Вес камеры включая батарею
|
0,46 кг
|
(**) – диапазон показаний от -20 °С до +150 °С
(***) – по дополнительному заказу
Комплектация
-
Тепловизор RGK TL-30
-
Аккумуляторные литийионные батареи - 2 шт.
-
Зарядное устройство
-
Адаптер питания
-
Считыватель карты памяти
-
Карта памяти SD
-
Программное обеспечение на USB накопителе
-
Кейс для переноски
-
Руководство по эксплуатации
