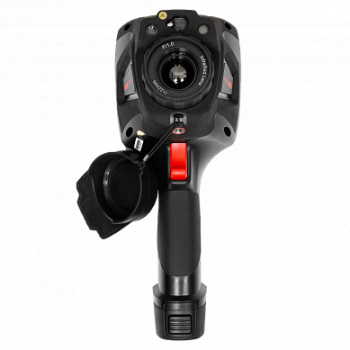

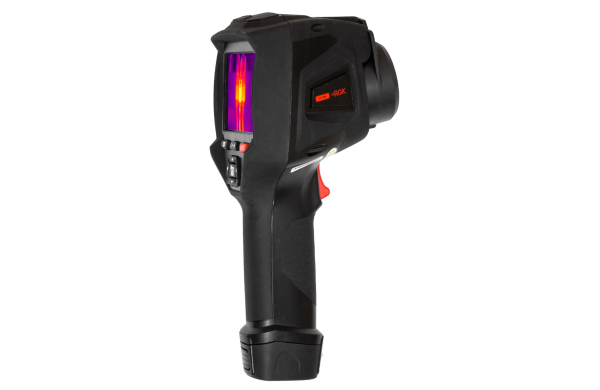

Тепловизор RGK TL-400

Артикул: 1-386697

Тепловизор RGK TL-400 - это тепловизор промышленного класса, старшая модель в линейке RGK. С ним можно обследовать как отдельные станки и электроустановки, так и инспектировать большие объекты под открытым небом. И все это - с высокой точностью и на безопасном расстоянии.

Описание

Тепловизор RGK TL-400 - это тепловизор промышленного класса, старшая модель в линейке RGK. Высокое разрешение матрицы 384x288 точек, широкий рабочий диапазон до 650°C и возможность проводить измерения с точностью до пары градусов обеспечивают качество результатов. Большой диаметр объектива позволяет вести съемку крупных промышленных объектов. Множество специализированных настроек и функции контроля температуры отдельных точек и участков делают прибор по-настоящему универсальным.

Встроенный лазерный дальномер

Тепловизор RGK TL-400 оборудован дальномером, что позволит быстро измерить точное расстояние до цели, которое затем можно использовать в качестве поправки для получения более достоверных результатов.

Целеуказатель и фонарь

Рядом с дальномерным блоком расположен яркий лазерный целеуказатель, благодаря которому будет проще навести тепловизор на небольшие детали. Светодиодный фонарь помогает специалисту сориентироваться в темных технологических помещениях.

Комментарии к термограммам

Пользователь может добавлять к термограммам текстовые комментарии, а также делать фотографии, чтобы зафиксировать состояние объекта и донести до коллег или заказчика дополнительную информацию. Тепловизор RGK TL-400 поддерживает микрофоны и гарнитуры для записи голосовых комментариев. Такой формат работы удобнее и быстрее, что особенно важно при масштабных инспекциях и съемке на ходу.

Два варианта трансляции

Встроенный Wi-Fi который используется, чтобы прямо с объекта отправлять фото и видео коллегам. Кроме того, прибор можно подключить к внешнему дисплею через HDMI-порт. В полевых условиях такая функция нужна нечасто, а вот в офисе с ней будет проще демонстрировать результаты съемки.

Расширенные настройки в RGK TL-400

Режим “картинка в картинке” и смешение изображений в видимом и инфракрасном спектрах упрощают восприятие окружения цели, что помогает как при съемке, так и при обработке снимков. По таким термограммам сразу становится ясно, что и где находится.

Повысить наглядность можно еще одним способом, достаточно выбрать подходящую цветовую палитру. Есть 8 обычных цветовых схем и 4 специальных, в которых незначительные детали, температура которых не входит в интересующие специалиста рамки, затемняются или отображаются в видимом спектре, а важные области ярко подсвечиваются.

Госреестр

Тепловизор RGK TL-400 сертифицирован в Госреестре средств измерения. Это не только подтверждает его высокие рабочие характеристики, но и позволяет использовать результаты измерений при составлении официальных документов.

Характеристики

Измерение
Диапазон измерений температуры от -20°С до 150°С
от 0°С до 650°С
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ. ±2,0°С
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С ±2,0 %
Лазерный дальномер, дистанция от 0,05 до 30 м
Лазерный дальномер, точность стандартно ±1,5 мм
Изображение и оптические данные
Количество пикселей матрицы детектора 384 x 288 px
Порог температурной чувствительности (при температуре объекта +30 °С) < 0,08
Углы поля зрения, градус по горизонтали x градус по вертикали 24,6° x 18,6°
Минимальное фокусное расстояние 0,5 м
Пространственное разрешение 1,32 мрад
Запись изображений или частота обновлений 50 Гц
Режим фокусировки вручную
Увеличение 1-32x непрерывный цифровой зум
Матрица в фокальной плоскости [FPA] неохлаждаемый микроболометр
Спектральный диапазон от 8 до 14 мкм
Представление изображения
Экран/разрешение сенсорный экран 3,5-дюймовый ЖК-дисплей/640x480 px
Режимы изображения ИК-изображение, визуальное изображение, картинка в картинке, автослияние, лазерный дальномер со слиянием, масштабирование
Цветовые палитры железо, радуга, серый, инвертированный серый, коричневый, сине-красный, горячий-холодный, перо, выше уровня тревоги, ниже уровня тревоги, зона тревоги, зона видения
Анализ измерений
Пятно центральное пятно, три ручных пятна
Автоматическое обнаружение тепла/холода автоматические горячие или холодные маркеры
Линия анализ двух линий
Область анализ трёх областей
Поправки к измерениям коэффициент излучения, отражённая температура, температура окружающей среды, атмосферная влажность, инфракрасная компенсация, компенсация расстояния
Хранение видео
Медиа хранилище карта Micro SD 8 Гбайт или внутренняя EMMC емкостью 3,4 Гбайт
Формат хранения видео стандартное кодирование MPEG-4, 640x480 при 30 кадрах в секунду, на карте памяти >60 мину
Режим хранения видео ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
Хранение изображений
Формат хранения изображений стандартные файлы JPEG или HIR, включая данные измерений, на карте памяти >6000 изображений
Режим хранения изображений ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
Анализ изображений внутренние инструменты анализа изображений, полный функционал
Настройка
Лазер < класс 2
Команды настройки локальная адаптация единиц измерения, языка, форматов даты и времени, информации камеры
Языки многонациональные
Цифровая камера
Встроенная цифровая камера 5 Мп
Встроенные данные цифрового объектива FOV 59°
Интерфейсы передачи данных
Интерфейсы Micro USB
USB преобразование данных между камерой и ПК: видео в реальном времени между камерой и ПК
Видеовыход HDMI
Wi-Fi 802.11, передача изображений и видеопотока в реальном времени
Система питания
Срок службы батареи при непрерывном использовании 4 ч
Напряжение питания 5 В
Система зарядки в камере (адаптер переменного тока)
Управление энергопотреблением автоматическое отключение
Экологические данные
Диапазон рабочих температур от -15°C до 50°C
Диапазон температур хранения от -40°C до 70°C
Влажность (при эксплуатации и хранении) от 10 до 90%
Тест на падение 2 м
Удар 25 г (IEC60068-2-29)
Вибрация 2 г (IEC60068-2-6)
Физические характеристики
Размер камеры 260 х 100 х 120 мм
Вес камеры включая батарею 0,87 кг

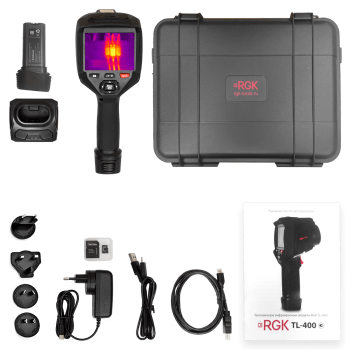

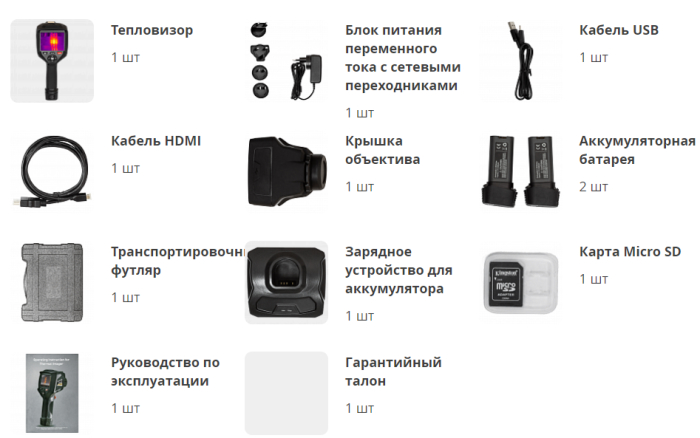

Комплектация

Документация

RGK TL-400 руководство по эксплуатации

PDF 6.77Мб

Скачать

Тепловизор RGK декларация о соответствии

PDF 818.46Кб

Скачать

Тепловизор RGK методика поверки

PDF 2.45Мб

Скачать

Тепловизор RGK описание типа средств измерений

PDF 834.48Кб

Скачать
