Назначение
Прибор предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.
Прибор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Варианты исполнения:

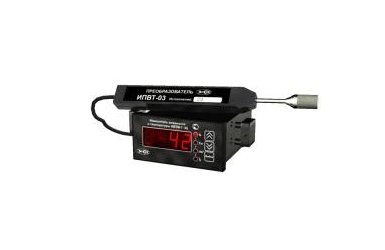

- ИВТМ-7-Щ-1Р-1А - одноканальный стационарный измеритель-регулятор относительной влажности и температуры с 1 реле и 1 токовым выходом;
- ИВТМ-7-Щ-2Р - одноканальный стационарный измеритель-регулятор относительной влажности и температуры с 2 реле;
- ИВТМ-7-Щ-2А - одноканальный стационарный измеритель относительной влажности и температуры с 2 токовыми выходами.
Достоинства
- исполнение для установки прибора в щит;
- интерфейсы связи с компьютером RS-485, RS-232;
- наличие до двух встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие до двух аналоговых (токовых) выходов 4...20 (0...5, 0...20) мА;
- возможность исполнения прибора с питанием 220 В, 50 Гц или 24 В;
- объем памяти статистики до 8 тысяч точек записи;
- взаимозаменяемость первичных преобразователей;
- возможность пересчета значений различных единиц влажности ( % относительной влажности –› ppm, г/м3, Св.т.);
- расстояние от измерительного блока до преобразователя может быть до 1000 метров;
- возможность объединения приборов в измерительную сеть.
| Диапазон измерения относительной влажности, % | 0…99 |
| Основная погрешность измерения относительной влажности, % (для исполнения преобразователя ИПВТ—03—...—2В / ИПВТ—03—...—3В) | ±2,0 / ±1,0 в диапазоне 0...60%, ±2,0 в диапазоне 60...90% |
| Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более | 0,2 |
| Диапазон измеряемых температур и абсолютная погрешность измерения температуры | см. таблицу преобразователей |
| Постоянная времени измерения влажности, с, не более | 60 |
| Единицы представления влажности | % отн. влажн., Твт.т., г/м3 |
| Количество точек автоматической статистики | 8000 |
| Питание прибора, В | 220±22 В, 50±1 Гц или 6...24 В постоянного тока |
| Тип индикатора | Светодиодный |
| Потребляемая прибором мощность, Вт, не более | 6 |
| Длина кабеля для подключения первичного преобразователя к измерительному блоку, м | до 1000 |
| Интерфейс связи с компьютером | RS-232, RS-485 |
| Нагрузочная способность реле | 7А при 220В |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 0…5, 0…20, 4…20 |
| Дискретность изменения выходного тока, мкА | 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300, 1000, 300 |
| Масса блока измерения, кг, не более | 0,5 |
| Габаритные размеры блока измерения, мм, не более | 100×50×115 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -40…+50 |
| — относительная влажность, % (без конденсации влаги) | 2...95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
