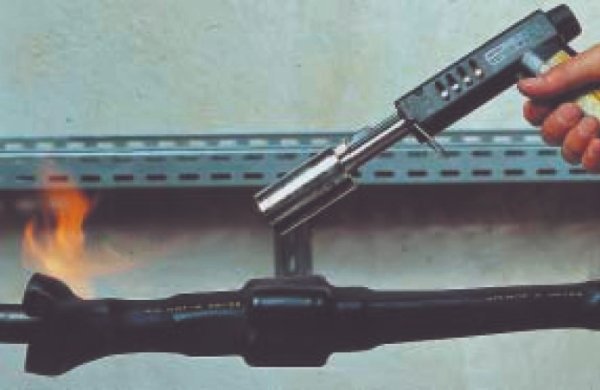

| Термоусаживаемая соединительная муфта 3М с соединителями в комплекте Серия 91-AHSC-x Назначение Изделия серии 91-AHSC позволяют просто, быстро и надежно сращивать все распространенные типы кабелей с полимерной изоляциейиз ПВХ или полиэтилена, используемых в низ ковольтных электроустановках. Муфта может применяться для кабелей, прокладываемых в грунте, при открытых и внутренних установках. Преимущества • Простота и высокая скорость монтажа • 4 типоразмера пригодны для изоляции кабелей сечением от 4 х 1,5 мм2 до 4 х 185 мм² • 2 типоразмера пригодны для изоляции кабелей сечением от 5 х 1,5 мм2 до х 35 мм² • Для резьбового крепления не требуется специального инструмента • Высокая устойчивость к старению и воздействию химикатов • Высокие показатели механической прочности |
| Характеристики | |||
| Тип кабеля | Сечение проводов, мм2 | Обозначение | |
| муфты - с обжимным соединителем |
муфты - с болтовым соединителем |
||
| (А)ВВГ (А)ПвВГ (А)ВРГ |
4 x 1,5 – 4 x 6 | 91-AHSC-6 | |
| 5 x 1,5 – 5 x 6 | 91-AHSC-6/5 | ||
| 91-AHSC-185 | 91-AHSC-35 | ||
| 5 x 6 – 5 x 35 | 91-AHSC-35/5 | ||
| 4 x 50 – 4 x 95 | 91-AHSC-95 | ||
| 4 x 120 – 4 x 185 | 91-AHSC-185 | ||
Соответствие стандартам Термоусаживаемая соединительная муфта 3М™ соответствует требованиям стандартов DIN 47632 и VDE 0278 части 1 и 3. Комплект поставки В комплект поставки муфты входят 4 или 5 внутренних и 1 внешняя трубка с клеевым слоем, болтовые соединители, шестигранный гаечный ключ, а также инструкция по монтажу. Исключение: в комплект поставки муфты 91-AHSC-6 и 91-AHSC-6/5 входят обжимные соединители с термоусаживаемой изоляцией. |
