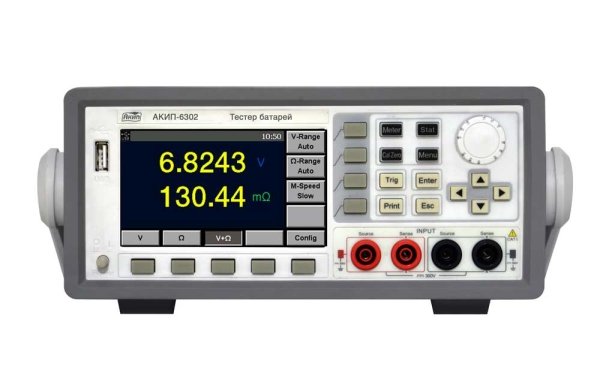

Тестер батарей АКИП-6302

Артикул: 1-381197

  • Измерение сопротивления (Rвн) всех типов химических источников тока (ХИТ): батарей и элементов питания, аккумуляторных батарей, систем резервного питания пост. напряжения с целью анализа их состояния и оценки уровня заряженности;
  • Диапазон измерений Rвн: 150 мкОм …. 3000 Ом (7 пределов);
  • Измерение постоянного напряжения в диапазоне от 10 мкВ до 300 В (3 номинала Uпост.: «±6В», «±60 В», «±300»В);
  • Высокое разрешение: 0,1 мкОм;
  • Скорость измерения: Медл/ Средн/ Оч.Быстро;
  • Макс. скорость измерений: до 125 изм/сек (Ex. Fast);
  • Базовая погрешность: ± 0,4%;
  • 4-х проводная схема измерений;
  • Большой, цветной графический дисплей (диагональ 11см);
  • Одновременное отображение 2-х параметров: внутреннего сопротивления и напряжения (R + V);
  • Режим компаратора (допусковый контроль) при измерении Rвн и напряжения с заданием пределов (лимитов) компарирования в абсолютном (Abs) или % (Rel) значении со визуальной и звуковой индикацией;
  • Функция статистической обработки результатов (Mx+B) на длительном интервале, режим записи и хранения результатов (до 1000 отсчетов), построение графиков (кривых распределения)

Особенности

  • Измерение сопротивления (Rвн) всех типов химических источников тока (ХИТ): батарей и элементов питания, аккумуляторных батарей, систем резервного питания пост. напряжения с целью анализа их состояния и оценки уровня заряженности;
  • Диапазон измерений Rвн: 150 мкОм …. 3000 Ом (7 пределов);
  • Измерение постоянного напряжения в диапазоне от 10 мкВ до 300 В (3 номинала Uпост.: «±6В», «±60 В», «±300»В);
  • Высокое разрешение: 0,1 мкОм;
  • Скорость измерения: Медл/ Средн/ Оч.Быстро;
  • Макс. скорость измерений: до 125 изм/сек (Ex. Fast);
  • Базовая погрешность: ± 0,4%;
  • 4-х проводная схема измерений;
  • Большой, цветной графический дисплей (диагональ 11см);
  • Одновременное отображение 2-х параметров: внутреннего сопротивления и напряжения (R + V);
  • Режим компаратора (допусковый контроль) при измерении Rвн и напряжения с заданием пределов (лимитов) компарирования в абсолютном (Abs) или % (Rel) значении со визуальной и звуковой индикацией;
  • Функция статистической обработки результатов (Mx+B) на длительном интервале, режим записи и хранения результатов (до 1000 отсчетов), построение графиков (кривых распределения);
  • Отображение статистики в виде таблиц, просмотр нормального распределение напряжения и вн. сопротивления, экспорт данных на внешний USB-flash;
  • Развернутое меню схемы запуска измерений (Trig);
  • Автоматический и ручной выбор предела измерения, установка «0»-показаний (Zero);
  • Удержание показаний, усреднение, вывод данных на печать (Print), встроенный календарь (таймер);
  • Интерфейсы: GPIB, USBTMC, LAN (поддержка SCPI);
  • Аналоговое системное управление I/O (вход/ выход);
  • Гнездо для USB-flash на передней панели (запись/ вызов данных, профили).

Технические характеристики

Параметр Значение
Сопротивление (внутреннее сопротивление источника - IR)
Предел измерения 3 мОм/  30 мОм/  300 мОм/
3 Ом/  30 Ом/  300 Ом/  3000 Ом
Дискретность измерения 0,1 мкОм/ 1 мкОм/ 10 мкОм/
0,1 мОм/ 1 мОм/ 10 мОм/ 0,1 Ом
Выбор предела измерения Ручной, Автоматический, функция установки  «0»-показаний (Cal Zero)
Погреш. измерения (базовый) ± 0,4% (+ 0,1%....0,05% от в/предела)
Тестовый сигнал переменный  (~ 1 кГц)
Схема измерения 4-х проводная
Макс. скорость измерения* Slow
5 изм/с
Med
12,5 изм/с
Fast
125 изм/с
Время  выборки (R + V) 200 мс 80 мс 8 мс
Время  выборки (R/ V) 100 мс 40 мс 4 мс
Входное сопротивление ≥ 1 МОм
Постоянное напряжение источника
Предел измерения ±6 В/  ±60 В/  ±300 В
Дискретность измерения 10 мкВ/ 0,1 мВ/ 1 мВ
Выбор предела измерения Ручной, Автоматический
Погрешность измерения ± (0,01% +  0,01% от в/предела)
Допусковый контроль (Компаратор)
Предельное значение Верхнее/ нижнее (HI/ LO)  устанавливается  дискретно  (абс. зн./ %)
Органы  управления Клавишами лицевой панели
Индикация результата Графическая HI (> предела)/  GO (Годен -в пределах допуска)/  LO (< предела)
Звуковая Включение/ Выключение зуммера
Дополнительные функции
Удержание показаний Фиксация и удержание результата измерения
D-измерения Индицируемое значение = измеряемое значение – опорное значение
Усреднение 2…16
Статистика (Mx+B) Максимальное, минимальное, ср. арифметическое, ср.кв. отклонение (СКО), выборочная дисперсия, индекс воспроизводимости, скорректированный индекс воспроизводимости.
Память (запись / вызов) 127 профилей  настроек (энергонезависимая)
Дисплей
Тип индикатора Графическая цветная матрица  (диаг. 11 см)
Формат индикации 6 разрядов
Общие данные
Напряжение питания 115/230 В ± 10%, 50/60 Гц
Интерфейс GPIB, USB (2), LAN
Условия эксплуатации 0°С … 40°С, относительная влажность < 80%
Условия хранения - 10°С … +50°С, относительная влажность < 80%
Габаритные размеры (ШхВхГ) 384 × 105 × 230 мм
Масса 2.4 кг

Комплект поставки

Наименование Количество
1 Программируемый измеритель сопротивления АКИП-6302 1
2 Шнур питания 1
3 Кабель USB 1
4 Инструкция по эксплуатации на CD 1
