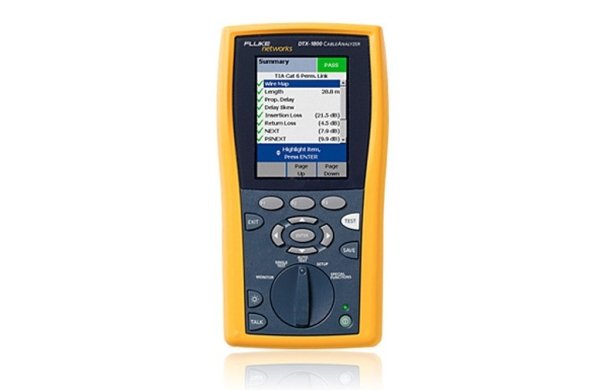

Lan тестер для сертификации медных кабелей Fluke Networks DTX CableAnalyzer DTX-1800

Артикул: 1-5978

• Дисплей: Диагональ 9,4 см; 240 х 320 точек
• Вибрация: Случайная, 2 г, 5 Гц–500 Гц
• Диапазон:
 800 м (2600 футов) — тестирование одного конца
 150 м (490 футов) — тестирование обоих концов (главного и удаленного)
• Разрешение:
 0,1 м или 1 фут — тестирование одного конца
 0,1 м или 1 фут — тестирование обоих концов (главного и удаленного)
• Точность:
 ± (1 м 4%) — тестирование одного конца
 ± (1 м 4%) — тестирование обоих концов (главного и удаленного)
Разница задержек
• Параметр: Кабельная система на основе витой пары
• Диапазон: От 0 нс до 100 нс
• Разрешение: 1 нс
• Точность: ± 10 нс
Тестирование сопротивления контурного тока
• Параметр: Кабельная система на основе витой пары
• Диапазон: От 0 ? до 53 ?
• Разрешение: 0,1 ?
• Точность: ± (1 ? 1%)
• Размеры: 21,6 см x 11,2 см x 6 см, номинальн.
• Вес: 1,1 кг, номинально





Тестер для сертификации медных кабелей Fluke Networks DTX CableAnalyzer DTX-1800


Тестер для сертификации медных кабелей позволяет гарантировать, что установленные кабельные системы отвечают стандартам TIA/ISO

• DTX значительно снижает общие расходы на сертификацию, до 33% в год.
• Наиболее часто используемый и надежный тестер - на сегодняшний день сертифицировано более 1 млрд медных каналов
• Независимая проверка ETL на соответствие требованиям к точности по стандарту ISO, Уровень IV и стандарту TIA, Уровень IIIe
• Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программу LinkWare для создания отчетов
• Одобрен более чем 20 кабельными компаниями во всем мире
• Выполнение базовой сертификации волоконно-оптических соединений с волоконно-оптическими модулями DTX Fiber Modules выполняется в пять раз быстрее
• Выполнение расширенной сертификации оптоволоконных соединений


Новые кабельные анализаторы CableAnalyzer™ серии DTX от компанииFluke Networks – это платформа для тестирования, необходимая и сегодня, и в будущем. Эта революционная перспективная платформа значительно сокращает общее время для сертификации, улучшая каждый этап процесса тестирования. Все начинается со скорости выполнения Автотеста для категории 6, которая в три раза быстрее у других тестеров, а тестирование оптоволоконных кабелей в пять раз быстрее. Но это только начало. DTX также является полным решением для тестирования кабельных систем 10 Гб на основе медного и волоконно-оптического кабеля, IV уровень точности, не имеющая равных система диагностики, 12-часовая работа от батарей, почти мгновенная настройка и создание отчетов. С приборами DTX вы готовы принять любой вызов – сегодня и завтра.


Преимущество DTX:

Cкорость, производительность и точность. Мощные функции, скорость и перспективная платформа кабельного анализатора DTX делают вашу команду более эффективной и производительной. Все дело во времени – и нет других тестеров, подобных DTX.

Сертификация систем 10 Гб.
DTX-1800 с комплектом DTX 10 Gig оценит производительность кабельной системы 10 Гб и измерит перекрестные наводки (ANEXT и AFEXT) в полном соответствии с промышленными стандартами (500 МГц).

Увеличьте производительность за один день.
Интуитивно понятный интерфейс позволяет вашим специалистам тратить меньше времени на обучение и больше на тестирование.

Сертификация за 9 секунд.
Эта скорость тестирования категории 6 позволяет переходить от соединения к соединению быстрее, чем с предыдущими тестерами.

Уровень точности IV.
Получение самых точных результатов тестирования за самое короткое время.

Частотный диапазон – 900 МГц.
Вы готовы к будущим приложениям, таким как 10 Гб Ethernet, класс F и CATV (кабельноетелевидение).

Расширенная диагностика экономит время.
Указывает местоположение неисправности – и это единственный тестер, предлагающий корректирующее действие, экономя время для поиска и устранения проблем.

Рекордная сертификация волоконно-оптических линий.
Сертификация двух оптоволоконных кабелей за 12 секунд при помощи многомодовых и одномодовых оптических модулей.

12-часовая работа от батарей.
Предоставляет вам энергию для завершения любой работы.

Экономия времени при работе с результатами тестирования.
От настройки прибора до получения отчета, помогает программное обеспечение для управления и обработки результатов тестирования LinkWare, которое имеет простой интерфейс пользователя и возможности, помогающие экономить время и увеличить продуктивность.


Значительно сокращает общее сертификации.

Цифровой кабельный анализатор серии DTX предоставляет решение , которое упрощает каждый этап сертификации – от настройки прибора до рекордно быстрого тестирования и устранения проблем и предоставления заказчикам отчетов о результатах тестирования. Как указано выше, DTX может значительно сэкономить время и деньги – до 4 часов в день.


Сертификация категории 6 за 9 секунд

DTX-1200 и DTX-1800 выполняют сертификацию категории 6 в течение 9 секунд в полном соответствии с промышленными стандартами и с высокой точностью. Это в три раза быстрее существующих тестеров. Такая невероятная скорость позволяет вам протестировать на 170 соединений больше за 8 часов работы.

Устранение неисправностей происходит в два раза быстрее

Если возникает сбой в линии связи, кабельный анализатор серии DTX немедленно предоставит понятные инструкции, по которым можно определить место расположения проблемы(расстояние от тестера) и возможную причину(ы) сбоя. Эти инструкции не только рассказывают о проблеме, но также определяют корректирующие действия, которые могут предпринять специалисты для быстрого разрешения проблемы без консультирования с менеджером проекта. Вместо того чтобы тратить время на пробы и ошибки, а затем тестировать повторно для выяснения того, решена ли проблема, специалист будет знать наверняка, что делать, если канал неисправен. Даже если только два процента кабелей не пройдут сертификацию при выполнении Автотеста, вы сэкономите 2 часа рабочего времени за каждый день работ.

Не менее быстро осуществляет и другие операции

Продукция серии DTX не только быстро проводиттестирование. Она также сокращает время настройки прибора и создания отчетов о тестировании. Простота и легкость в работе сокращает время на обучение. Увеличенное  время работы от аккумуляторов позволяет вам сделать больше. Цветной дисплей, большой объем памяти, встроенная гарнитура – все это вносит свой вклад в общую продуктивность, делая пользователя более опытным. Все вместе служит для ежедневной­ экономии вашего времени и денег.




FN DTX CableAnalyzer



FN DTX CableAnalyzer


Принадлежности, входящие в комплект поставки

DTX-1800 CableAnalyzer:

• Включает основной модуль и удаленный модуль Smart Remote DTX-1800
• ПО LinkWare для ПК
• ММС-карту на 128 Мб
• Адаптеры постоянного соединения Cat 6/класса ЕA (2 шт.)
• Адаптеры каналов Cat 6/класса Е (2 шт.)
• Переговорные устройства (2 шт.)
• Зарядные устройства переменного тока (2 шт.)
• Переносной кейс
• Интерфейсный кабель USB (Mini-B)
• Руководство пользователя




Кабельный анализатор DTX: фантастический подход к тестированию.

FN DTX CableAnalyzer




Успейте сделать больше за короткое время благодаря встроенным оптическим модулям.

Рекордная сертификация волоконно-оптических линий

Оптоволоконные модули DTX ускоряют тестирование благодаря эксклюзивной технологиии простому интерфейсу. Нажмите кнопку Автотест, и вы автоматически выполните сертификацию кабеля на соответствие стандартам. Тестирование двух оптоволоконных кабелейна двух длинах волн, измерение длины кабелей и получение результата «Прошел/не прошел» – все это в течение 12 секунд. Наши волоконно-оптические модули позволяют тестировать больше кабелей за меньшее время, что сокращает затраты на тестирование и освобождает время для решения других задач. Вы можете с легкостью сэкономить более 100 часов в год.


Тестирование медных и оптических кабелей нажатием одной кнопки

Только платформа DTX предлагает дополнительные встроенные оптоволоконные модули – таким образом, вы никогда не потеряете время в поисках оптоволоконного адаптера. И вы всегда готовы к сертификации волоконно- оптических соединений. Никакое другое решение не позволяет переключаться между медными и волоконно-оптическими кабелями нажатие модной кнопки.


Сертификация многомодовых и одномодовых волоконно-оптических линий

Оптические модули DTX используют в качествеисточников сигнала светодиод и лазер, для обеспечения полного соответствия стандартам. Сохраняйте, пересылайте, печатайте и работайте с всеобъемлющими отчетами о тестированиис помощью программного обеспечения LinkWare.


Обеспечение сертификации по «Классу 1»

Наше решение для сертификации по «Классу 1» включает измерение оптических потерь, длины кабеля и полярности. Вы можете проверить качество установки и производительность волоконно-оптических соединений. Измерить уровень оптических потерь на разных длинах волн. Измерить длину оптоволоконного кабеля и проверить полярность. Тестирование оптического кабеля в двух направлениях, на двух длинах волн, без необходимости переключения главного и удаленного модуля.


Быстрый поиск неисправностей

Интегрированный в модуль визуальный локатор повреждений позволяет быстро и невероятно легко определить местонахождение простых проблем в соединении. Лазерный визуальный локатор повреждений помогает вам обнаружить множество неисправностей на ближнем конце соединения и может использоваться для проверки непрерывности и полярности. Наш эксклюзивный интегрированный дизайн гарантирует, что VFL всегда находится под рукой в случае необходимости.




Характеристики
Типы кабелей
Адаптеры со стандартным интерфейсом соединения
Экранированные и неэкранированные кабели сети LAN с витой парой (STP, FTP, SSTP and UTP):

Категория TIA 3, 4, 5, 5E и 6 и 6A: 100?
Класс C и D ISO/IEC: 100 ? и 120 ?
Класс E ISO/ IEC, 100 ? Класс F ISO/ IEC, 100 ?
Тип и срок эксплуатации разъемов адаптеров постоянного соединения Cat 6A/класса EA: экранированный и неэкранированный кабель, постоянное соединение Cat 3, 4, 5, 5e, 6, 6A и класса C, D, E и EA TIA ISO/IEC
Тип и срок эксплуатации разъемов канальных адаптеров Cat 6A/класса EA: экранированный и неэкранированный кабель, каналы Cat 3, 4, 5, 5e, 6, 6A и класса C, D, E и EA TIA ISO/IEC
Стандарты теста Категория 3, 5e, 6 TIA по стандартам ANSI/TIA-568-C.2
• Категория 5 TIA по стандарту TIA TSB-95
• Категория 6 TIA по стандартам TIA/EIA-568B.2-1
• Категория 6A TIA по стандартам ANSI/TIA-568-C.2 (только модель DTX-1800 категории 6А)
• TIA TSB-155 (только DTX-1800)
• TR 24750 (только DTX-1800)
• Класс C, D и E ISO/IEC 11801:
• Класс Ea, F ISO/IEC 11801 (только DTX-1800)
• Класс C, D, E EN 50173
• Класс EA, F EN 50173, (только DTX-1800)
• ANSI TP-PMD
• IEEE 802,3 10BASE-T, 100BASE-TX, 1000BASE-T
• IEEE 802.3an 10GBASE-T
Скорость автотеста Полный автотест соединений витой пары категории 6 за 9 сек. (обе стороны)
Полный автотест соединений категории 6A класса F ISO/IEC за 22 сек. (обе стороны)
Поддерживаемые параметры тестов

(Выбранный тестовый стандарт определяет параметры и частотный диапазон тестов)

• Карта проводов
• Длина
• Задержка распространения
• Разница задержек
• Сопротивление контурного тока
• Вносимые потери (затухание)
• Возвратные потери (RL), RL @ Удален.
• NEXT, NEXT @ Удален.
• Разница между перекрестными наводками и затуханием (ACR-N), ACR-N @ Удален.
• ACR-F (ELFEXT), ACR-F @ Удален.
• Суммарное значение ACR-F (ELFEXT), ACR-F @ Удален.
• Суммарное значение NEXT, PS NEXT @ Удален.
• Суммарное значение ACR-N, PS ACR-N @ Удален.
• Суммарное значение перекрестных наводок Alien Xtalk на ближнем конце (PS ANEXT)
• Суммарное значение затухания разницы перекрестных наводок Alien Xtalk на дальнем конце (PS AACR-F)

Кабельный тональный генератор Генерирует тональные сигналы, которые могут быть обнаружены детектором тонов,
например, детектором Fluke Networks IntelliTone. Тональные сигналы генерируются на всех парах.
Частотный диапазон на всех парах. Частотный диапазон тонов: от 440 Гц до 831 Гц
Дисплей Диагональ 3,7 дюйма (9,4 см), 240 точек в ширину на 320 точек в высоту, пассивный цветной передающий ЖК-дисплей с подсветкой.
Защита на входе Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА.
Случайное повышение напряжения в сетях ISDN не нанесет ущерба.
Корпус Высокопрочный пластик с ударостойким покрытием
Рабочая температура От 32 °F до 104 °F (от 0 °C до 40 °C)
Температура хранения от -4°F до 104°F (от -20°C до 60°C)
Относительная рабочая влажность
(% без конденсации)
От 32 °F до 95 °F (от 0 °C до 35 °C): От 0 % до 90 %; от 95 °F до 113 °F (от 35 °C до 45 °C): От 0 % до 70 %
Вибрация Случайная, 2 г, 5 Гц–500 Гц
Ударная нагрузка Падение с высоты 1 м с подсоединенными модулем и адаптером и без них
Безопасность CSA C22.2 № 1 010,1: 1992 Исправления к первому изданию 1 EN 61010-1, 2
Высота над уровнем моря Рабочая: 4000 м; хранение: 12000 м
Электромагнитная совместимость EN 61326-1
Мощность Основной и удаленный модули: Блок литиево-ионных батарей, 7,4 В, 4000 мА/ч

• Типичный срок эксплуатации аккумулятора: от 12 до 14 ч
• Время зарядки (тестер выключен): 4 ч (при температуре ниже 40 °C)
• Адаптер/зарядное устройство переменного тока, версия для США: Линейное электропитание; вход от 108 В до 132 В переменного тока, 60 Гц; выход 15 В постоянного тока, 1,2 A
• Адаптер/зарядное устройство переменного тока, международная версия: Переключаемое электропитание; вход от 90 В до 264 В переменного тока, от 48 до 62 Гц; выход 15 В постоянного тока, 1,2 А (изолированный выход)
• Резервное питание памяти в главном модуле: Литиевая батарея
• Типичный срок эксплуатации литиевой батареи: 5 года
• Батарея не будет заряжаться при температурах, выходящих за пределы диапазона от 0 °C до 45 °C (от 32 °F до 113 °F). Батарея заряжается более медленно при температуре от 40 °C до 45 °C (от 104 °F до 113 °F).
Поддерживаемые языки Английский, французский, немецкий, испанский, португальский, итальянский,
японский, упрощенный китайский, традиционный китайский, корейский,
русский, чешский, польский, шведский, венгерский.
Технические характеристики Примечание. Все технические характеристики тестов, проводимых на кабелях витой пары,  относятся к кабелям с сопротивлением 100 ?.
Стандартная точность Стандартная точность всех тестеров серии DTX соответствует требованиям
Уровня IV стандарта IEC 61935-1/Ред. 3, касающихся поддерживаемых тестером
диапазонов частот, или превышает их.
Режимы тестирования соединений
категории 6A/класса EA
(и соединений более низких категорий)
Анализатор DTX CableAnalyzer сильно превышает требования
Уровня III стандартов ANSI/TIA-1152 и IEC 61935-1/Ed.3.
Длина кабельной системы
на основе витой пары
(В показатели длины не входит неопределенность значения NVP кабеля),
Параметр Тестирование одного конца
Тестирование обоих концов (главного и удаленного)
Диапазон 800 м (2600 футов) — тестирование одного конца
150 м (490 футов) — тестирование обоих концов (главного и удаленного)
Разрешение 0,1 м или 1 фут — тестирование одного конца
0,1 м или 1 фут — тестирование обоих концов (главного и удаленного)
Точность  ± (1 м 4%) — тестирование одного конца
± (1 м 4%) — тестирование обоих концов (главного и удаленного)
Разница задержек
Параметр Кабельная система на основе витой пары
Диапазон От 0 нс до 100 нс
Разрешение 1 нс
Точность ± 10 нс
Тестирование сопротивления контурного тока
Параметр Кабельная система на основе витой пары
Диапазон От 0 ? до 53 ?
Разрешение 0,1 ?
Точность ± (1 ? 1%)
Время восстановления после перегрузки Менее 10 минут для номинальной погрешности после перегрузки.
Рассмотрение ситуации требуется, если перенапряжение повторилось или продолжается.
Размеры 21,6 см x 11,2 см x 6 см, номинальн.
Вес 1,1 кг, номинально




Дополнительные принадлежности
2760075 Сумка для хранения и переноски  DTX-10GCSE
2693984 Комплект для измерения межкабельных наводок для стандартов 10Gig  DTX-10GKIT
2139678 Дополнительный удаленный модуль DTX-1800  DTX-1800/SR
3308476 Комплект для измерения межкабельных наводок для стандартов 10Gig  DTX-AXKIT
2142696 Многомодовые волоконно-оптические модули  DTX-1800-M
3364456 Полный анализатор DTX-1800 CableAnalyzer  DTX-1800-MO
2142709 Многомодовые и одномодовые волоконно-оптические модули DTX-1800  DTX-1800-MS
3029287 Набор DTX 1800 Copper/Fiber/OTDR  DTX-1800-MSO
3106730 Кабельный анализатор DTX 1800-O  DTX-1800-O
3029316 Набор компактного модуля OTDR для DTX 1800  DTX-QUAD-OTDR
2139918 Зарядное устройство переменного тока, Северная Америка  DTX-ACNA
2139929 Блок питания, универсальный  DTX-ACUN
2694047 Набор из двух терминаторов-заглушек  DTX-AXTERM
2139894 Кейс для транспортировки – серия DTX  DTX-CASE
3467532 Комплект из двух адаптеров канала Cat 6А/класса Eа  DTX-CHA002
3467526 Комплект из двух адаптеров канала кат. 6А/класса Eа  DTX-CHA002S
2139792 Адаптер канала TERA для систем Siemon TERA класса F  DTX-CHA011
2139809 Канальный адаптер, предназначенный для тестирования
кабельных систем класса F
 DTX-CHA012
3191480 Комплект из двух Канальных адаптеров, предназначенных
для тестирования кабельных систем класса F
 DTX-CHA012S
2417480 Адаптер для тестирования коаксиального кабеля DTX  DTX-COAX
2759921 Кейс для транспортировки оптических модулей  DTX-FBRCSE
3029340 Защитный переносной кейс для транспортировки модуля  DTX-FIBER-CASE
2139907 Жесткий переносной кейс  DTX-HCSE
2139853 Блок литиево-ионных батарей  DTX-LION
2543909 Штепсель сетевого модуля DTX  DTX-NSM
3971996 Набор адаптеров для тестирования коммутационных кабелей  DTX-PC5ES
3972025 Набор адаптеров для тестирования коммутационных кабелей  DTX-PC6S
3972033 Набор адаптеров для тестирования коммутационных кабелей  DTX-PC6AS
3972069 Двойная упаковка экранированных разъемов категории 6A  DTX-PCTAC6AKS
3972057 Двойная упаковка экранированных разъемов категории 6  DTX-PCTAC6KS
3972040 Двойная упаковка экранированных разъемов категории 5e  DTX-PCTAC5EKS
2139706 Один адаптер постоянного соединения  DTX-PLA001
2139714 Комплект адаптеров постоянного соединения  DTX-PLA001S
2139750 Один адаптер постоянного соединения  DTX-PLA002
2715450 Запчасти для разъема DTX-PLA002  DTX-PLA002PRP
2139761 Один адаптер постоянного соединения  DTX-PLA002S
2139777 Один адаптер постоянного соединения TERA  DTX-PLA011
3603117 Один Permanent Link адаптер  DTX-PLA012
3603100 Набор адаптера GG45  DTX-GG45-KIT
2715461 Переносной модуль калибровки адаптера  DTX-PLCAL
2531284 Модуль калибровки и установки референсного значения  DTX-REFMOD
2139866 Кабель для подключения к последовательному порту  DTX-SER
2139882 Ремешок для переноски DTX  DTX-STRP
2139811 Комплект адаптеров TERA  DTX-TERA
2139934 Переговорное устройство для кабельных анализаторов DSP и DTX  DTX-TSET
2139875 Интерфейсный кабель USB  DTX-USB
3299816 DTX-ELT CableAnalyzer  DTX-ELT
3365777 DTX-ELT PRO CableAnalyzer  DTX-ELT PRO
2073674 Комплект из двух модулей  DSP-PM06
1665608 Персональный модуль Systimax 110 (T568А)  DSP-PM10A
1665613 Персональный модуль Systimax 110 (T568В)  DSP-PM10B
1665624 Персональный модуль Gerard Industries GigaPro (T568А)  DSP-PM11A
1665636 Персональный модуль Gerard Industries GigaPro (T568B)  DSP-PM11B
1665651 Персональный модуль PANDUIT GIGAPUNCH (T568B)  DSP-PM12B
1665660 Персональный модуль SIEMON S210 (T568A)  DSP-PM13A
1665672 Персональный модуль SIEMON S210 (T568B)  DSP-PM13B
2116602 Персональный модуль ADC/KRONE ULTIM8 (T568А)  DSP-PM14A
2116616 Персональный модуль ADC/KRONE ULTIM8 (T568В)  DSP-PM14B
2116625 Персональный модуль ADC/KRONE HIGHBAND (T568А)  DSP-PM15A
2116633 Персональный модуль ADC/KRONE HIGHBAND (T568В)  DSP-PM15B
2149184 Персональный модуль LEVITON 110 (T568А)  DSP-PM16A
2149191 Персональный модуль LEVITON 110 (T568В)  DSP-PM16B
2149207 Персональный модуль TYCO/AMP 610XC CONNECTOR (T568A)  DSP-PM17A
2149218 Персональный модуль TYCO/AMP 610XC CONNECTOR (T568В)  DSP-PM17B
3132478 Персональный модуль SYSTIMAX® VisiPatch® 360 (T568A)  DSP-PM19A
3156792 Персональный модуль SYSTIMAX® VisiPatch® 360 (T568B)  DSP-PM19B
2114365 LinkWare Stats: Опция анализа результатов статистического теста для LinkWare  LinkWare-Stats
2139941 Многомодовые волоконно-оптические модули  DTX-1200-M
2139952 Многомодовые и одномодовые волоконно-оптические модули  DTX-1200-MS
2397172 Комплект состоит из измерителя DTX-FOM и источника  DTX-FTK
2544572 Гигабитный многомодовый оптический модуль  DTX-GFM2
2544551 Многомодовый оптический модуль  DTX-MFM2
3029293 Комплект оптического рефлектометра и измерителя затухания  DTX-OTDR/LL-KIT
3029302 Модуль рефлектометра для DTX серии  DTX-OTDR-KIT
3015298 Компактный модуль OTDR для DTX  DTX-OTDR-QMOD
2544560 Одномодовый оптический модуль DTX  DTX-SFM2
3668355 КАБЕЛЬ ВВОДА SC/FC 62,5 мкм  NFK1-EFLC-LC
3668343 КАБЕЛЬ ВВОДА SC/SC 62,5 мкм  NFK1-EFLC-SC
3668370 КАБЕЛЬ ВВОДА 50 um SC/LC  NFK2-EFLC-LC
3668362 КАБЕЛЬ ВВОДА 50 um SC/SC  NFK2-EFLC-SC




Запросить цену в 1 клик
Комментарии
