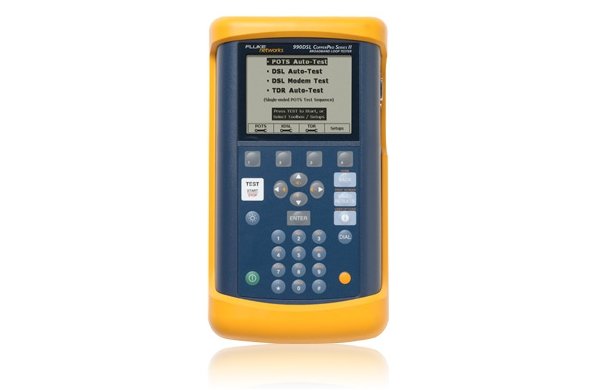

Тестер Fluke Networks CopperPro Series II 990DSLWT

Артикул: 1-6392

Базовый набор CopperPro
• Напряжение переменного тока: от 0 до 250 В (с точностью 1% ± 0,5 В)
• Напряжение постоянного тока (RIN=100 кОм или 10 МОм):
 Диапазон: от 0 до 150 В (с точностью 1% ± 0,5 В) от 150 до 300 В (с точностью 2%)
• Напряжение при утечке: от 2 кОм до 999 МОм (с точностью 3%)
• Расщепления: Диапазон: от 0 до 50 килофутов (с точностью: 10% длины кабеля)
Набор CopperPro с функцией рефлектометра
• Импеданс 135 Ом (с точностью 1%)
• Широта импульса 20, 100, 500, 1000, 2500, 5000 нс (с точностью10% ± 5 нс)
• Выбор Vop от 0,300 до 0,999
• Диапазон (Vop=0,64) 30 000 футов (9144 м)
• Дисплей: ЖК-дисплей с поэлементным формированием изображения
 320 x 240 пикселей с подсветкой и настраиваемой контрастностью
• Светодиодный индикатор: Индикатор состояния заряда (боковая панель разъема)
• Коммуникационный порт: Порт ПК / принтера RS-232 (DB-9)
• Размеры: 24,9 x 13,5 x 8,1 см
• Вес: 1,81 кг





Тестер Fluke Networks CopperPro Series II 990DSLWT


CopperPro Series II - последнее поколение ведущих наборов тестирования медных линий и анализа. Он предоставляет полный набор функций для устранения неисправностей, определения местоположения сбоев, тестирования или квалификации сетей — все в надежном, удобном портативном комплекте для тестирования линий DSL. Новые функции включают широкополосную шумовую идентификацию для VDSL, улучшенные TDR-мощности для локализации коротких мостовых ответвителей сетевого трафика и других искажений, влияющих на VDSL, и опциональный VDSL-модем для проверки сервисного подключения и производительности.

• Быстрая оценка возможностей для услуг DSL, включая ADSL, VDSL, HDSL, T1 и других специальных сервисов.
• Быстрая идентификация и локализация возможных проблем для обеспечения надёжной производительности.
• Установка новых сервисов с меньшим количеством жалоб пользователей.
• Проверяйте соединения и производительность сети для обеспечения действия услуг следующего поколения в соответствии с ожиданиями клиентов.


Функции:


Управление вызовами техподдержки

Пошаговые инструкции к CopperPro Series II упрощают настройку этого прибора. Уникальное автоматическое испытание TDR позволяет решить следующие задачи.

• Избежать неполадок, например, на короткозамкнутых мостовых ответвителях трафика и на закороченных или открытых парах.
• Подсчет и локализация индукционной нагрузки
• Точное определение местоположения короткого замыкания через большое сопротивление независимо от кабеля.
• Быстрая идентификация источника широкополосной интерференции и импульсных шумов до пропускной способности VDSL


Улучшенные функции для поддержки сервиса нового поколения

CopperPro Series II обеспечивает новые возможности для установки и предоставления услуг нового поколения. К ним относятся:

• Пропускная способность до 18 МГц с поддержкой ADSL2+ и VDSL
• Идентификация широкополосного шума для VDSL, в том числе перекрестных наводок и импульсного шума
• Возможность улучшенного TDR для обнаружения местоположения короткозамкнутых мостовых ответвлений и выявления других труднообнаруживаемых причин снижения характеристик DSL
• Возможности «золотого модема» для ADSL, ADSL2+ и VDSL


Легкая интеграция полевых испытаний со служебными системами

CopperPro Series II не только собирает и сохраняет полную информацию о тестировании, но и интегрируется с подготовкой кабельных систем при помощи NetDSL и с решениями для повышения производительности труда EXP Technician Productivity, которые помогают автоматизировать завершение работ и обновление базы данных. Обеспечивая интеграцию с процессом NetDSL, прибор CopperPro Series II устраняет дублирование заданий и документации и не требует использования дополнительных серверов, систем или интерфейсов. Как часть решений EXP для повышения производительности труда от копании Fluke Networks, прибор CopperPro Series II значительно повышает эффективность работы специалистов и снижает число повторений. Автоматизированные тесты по окончании работ обеспечивают согласованность и полноту тестирования, а централизованные результаты тестирования облегчают отслеживание результатов и технической продуктивности.


Полный набор функций для тестирования медных линий

Полный набор функций для тестирования медных линий CopperPro Series II включает все возможности тестирования, анализа и решения проблем, необходимые специалисту по протоколу OSP, в одном интегрированном инструменте, дающем полное представление о линии, включая:

• Измерение напряжения постоянного и переменного тока (непрерывное и мгновенные снимки)
• Замыкание, заземление и сопротивление шлейфа с преобразованием в расстояние
• Определение местоположения неполного короткого замыкания (мост Уитстона и K-Test)
• Счетчик индуктивной нагрузки с оценочным расстоянием до местоположения неисправности и график импеданса в зависимости от частоты для отличения истинных результатов от ложных
• Мультирежимный TDR с автотестированием: тестирование пары 1, сравнение пары 1 и 2, разница между парами 1 и 2, мониторинг пары 1, перекрестные помехи от пары 2 в паре 1, сравнение пары 1 с сохраненной рефлектограммой
• Шум в широкой полосе и уровнево-спектральный анализ с масками интерференции (полоса VDSL)
• Снижение импульсного шума и потерь в широкой полосе (полоса VDSL)
• ADSL, ADSL2+, VDSL2 и автоматическое испытание XDSL для определения характеристик пары (зависит от модели)
• Опциональный модем ADSL1/2/2+ (ATU-R)
• Опциональный модем VDSL (ATU-R и ATU-C)
• Макросы испытаний прерывания соединения в широкой полосе (Terminator, SmartStrap, MyHelper, FED)
• Испытание утечки при напряжении 200 В
• Счетчик устройств в шлейфе
• Тон рефлектометра с 4 режимами
• Шум в речевом диапазоне частот — влияние сети и питания
• Потери в речевом диапазоне частот
• Баланс пары в речевом диапазоне частот
• Генератор тонального сигнала речевого диапазона частот
• Автоматизированное автоматическое испытание POTS
• Комплект для набора и пассивный линейный монитор
• Макросы испытания прерывания и соединения в речевом диапазоне частот (SmartStrap, MyHelper, FED, SASS, DATU, SmartPro)


Ускоряйте установку и техническое обслуживание

CopperPro Series II ускоряет работу по установке и обслуживанию услуг. Автоматическое испытание POTS, запускаемое одним нажатием кнопки, быстро документирует начальное состояние и состояние после завершения. CopperPro также дает четкое представление всех основных испытаний, необходимых для получения наилучших показателей, в том числе:

• Напряжение постоянного и переменного тока
• Ток шлейфа
• Шум в цепи
• Баланс и утечка
• Идентификатор номера вызывающего абонента/АОН

Кроме того, можно быстро провести проверку потерь и затухания при помощи испытаний автоматического соединения и использовать встроенное устройство набора для сохранения номера телефона. Можно также проверить соединение xDSL, производительность и мощность до уровня VDSL с опциональными "золотыми" модемами xDSL.




Принадлежности, входящие в комплект поставки

Расширенная модель анализатора 990DSL SERIES I - с дополнительными функциями проверки кабеля в расширенном диапазоне частот до 1.2МГц для тестирования T1, ADSL и HDSL (индекс W) а также рефлектометрического анализа состояния кабельных линий (индекс T)




Характеристики
Базовый набор CopperPro
Напряжение переменного тока от 0 до 250 В (с точностью 1% ± 0,5 В)
Напряжение постоянного тока (RIN=100 кОм или 10 МОм) Диапазон: от 0 до 150 В (с точностью 1% ± 0,5 В)
от 150 до 300 В (с точностью 2%)
Постоянный ток сети (430 Ом) от 0 до 100 мА (с точностью 2% ± 0,3 мА)
Сопротивление (замыкания и заземления) от 0 до 100 Ом (с точностью 0,1% ± 0,10 Ом)
от 100 Ом до 1000 кОм (с точностью 0,2% ± 0,10 Ом)
от 4 кОм до 999 МОм (с точностью 3%)
Напряжение при утечке от 2 кОм до 999 МОм (с точностью 3%)
Обрывы от 0 до 3000 футов (с точностью 1% ± 5 футов)
от 3 до 50 килофутов (с точностью 3%)
от 50 до 80 килофутов (с точностью 5%)
Расщепления Диапазон: от 0 до 50 килофутов (с точностью: 10% длины кабеля)
RFL (RTS = Res. to Strap) Сопротивление в месте повреждения (Rf): от 0 до 30 МОм
Сопротивление шлейфа: от 0 до 4000 Ом
Сопротивление повреждениям (при Rf = 100 кОм): от 0 до 100 Ом (RTS 0,1% ± 0,10 Ом)
от 100 Ом до 4 кОм (RTS ± 0,3% ± 0,10 Ом)
Индуктивные нагрузки от 0 до 6 (с точностью ± 1)
Тон рефлектометра Частота: 577,5 Гц (с точностью 0,1%)
Диапазон: двойная амплитуда напряжения > 15 (с точностью 10%)
Шум в тональных частотах Импеданс: 600 Ом, мостовой (с точностью 1%)
Фильтры: C, CN, 3k, 15k, псофометрический
Металлический шум: от 0 до 10 дБ относительно контрольного уровня шума (с точностью ± 2 дБ)
от 10 до 100 дБ относительно контрольного уровня шума (с точностью ± 1 дБ)
Влияние мощности: от 40 до 120 дБ относительно контрольного уровня шума (с точностью ± 2 дБ)
Потеря тональной частоты Уровень сигнала: от -40 до 10 дБм (с точностью ± 0,5 дБм)
Частота: от 100 Гц до 20 кГц (с точностью 0,1% ± 2 Гц)
Продольный баланс тональной частоты
(от 0 до 70 дБ ± 2 дБ)
Частота возмущений: от 200 до 2500 Гц (с точностью 0,1%)
Импеданс: 600 Ом (с точностью 1%)
Фильтры: C, псофометрический
Отправить звуковой сигнал тональной частоты Частота: от 100 Гц до 20 кГц (с точностью 0,1%)
Диапазон амплитуд (настройка): от -20 до 3 дБм
Амплитудная точность: ± 0,5 дБ (шаг в 1 дБ)
Импеданс: 600 Ом, 900 Ом (с точностью 1%)
Набор CopperPro с функцией проверки широкополосных каналов
Широкополосный шум/уровень Диапазон импеданса: 100 Ом, 135 Ом, мостовой (с точностью 1%)
Фильтры: E, F, Г, нет
Частота: от 10 кГц до 1200 кГц (с точностью 0,1% ± 508 Гц)
Амплитуда: от -50 до 3 дБм (± 1 дБ @ 135 Ом); от -90 до -50 дБм (± 3 дБ @ 135 Ом)
Потери в широкополосных сетях Импеданс: 135 Ом (с точностью 1%)
Частота: от 10 кГц до 1200 кГц (с точностью 0,1% ± 508 Гц)
Амплитуда: от 0 до 50 дБ (с точностью ± 1 дБ); от 50 до 70 дБ (с точностью ± 2 дБ)
Продольный широкополосный баланс
(от 0 до 70 дБ, ± 2 дБ)
Частота возмущений: от 10 до 1200 кГц (с точностью 0,1%)
Импеданс: 100 Ом, 135 Ом (с точностью 1%)
Фильтры: E, F, Г, нет
Отправить звуковой сигнал широкополосной сети Частота: от 10 кГц до 1200 кГц (с точностью 0,1% ± 508 Гц)
Амплитуда (фиксированная): 0,0 дБм (с точностью ± 0,5 дБ)
Импеданс: 100 Ом, 135 Ом (с точностью 1%)
Широкополосные импульсные помехи Диапазон импеданса: 100 Ом, 135 Ом, мостовой (с точностью 1%)
Фильтры: E, F, Г, нет
Время проведения теста: от 1 до 1440 минут (с точностью 1 %)
Счетчик импульсов: от 0 до 9999
Пороговое значение счетчика: от -50 до 0 дБм (с точностью ± 1 дБ)
Автотестирование ADSL Импеданс: Шумовые фильтры 100 Ом: E, F, Г, нет
Стандарт ADSL: ANSI, полный, G, облегченный
Прогнозирование скорости передачи данных Разрешение: Скорость восходящего потока 32 Кбит/с
Диапазон: от 0 до 8192 Кбит/с
Погрешность скорости нисходящего потока: ± 96 Кбит/с (3 единицы разрешения)
Диапазон скорости восходящего потока: от 0 до 1024 Кбит/с
Погрешность скорости восходящего потока: ± 64 Кбит/с (2 единицы разрешения)
Набор CopperPro с функцией рефлектометра
Импеданс 135 Ом (с точностью 1%)
Широта импульса 20, 100, 500, 1000, 2500, 5000 нс (с точностью10% ± 5 нс)
Выбор Vop от 0,300 до 0,999
Диапазон (Vop=0,64) 30 000 футов (9144 м)
Выбор диапазона (автоматический) от 10 футов до 48 килофутов (от 3 до 14 630 м)
Разрешение по горизонтали от 0,5 до 156 футов (от 0,152 до 47,5 м)
Расстояние для отражения Диапазон: от 0 до 30 000 футов (от 0 до 9144 м)
Точность: 1% ± погрешность Vop
Усиление по вертикали Диапазон: 80 дБ
Точность: 2 дБ
Фильтр мощности 5 кГц, верхние частоты
Усреднение фильтра 4-кратная форма волны (в среднем)
Защита на входе ± 400 В (пиковое значение)
Общие технические характеристики
Мощность Управление переменным током: Внешний адаптер переменного тока/зарядное устройство
Тип батареи (установлена в корпус): Внутренний съемный блок перезаряжаемых батарей NiMH
Время работы батарей: Полностью заряженная батарея обеспечивает приблизительно 16 часов нормальной эксплуатации
Время перезарядки батарей (в тестере): от 2 до 3 часов для полностью разряженного блока батарей
Внешние условия Рабочая температура: от -4 до 140 °F (от -20 до 60 °C)
Температура хранения: от -40 до 158 °F (от -40 до 70 °C)
Допустимая влажность (работа без конденсации) 95%
Устойчивость к дождю: IEC60529 IP02, степень защиты от попадания воды
Вибрация: Случайная, 2 г, от 5 до 500 Гц
Ударная нагрузка: Выдерживает падение с высоты 1 метра
Высота над уровнем моря: 4500 м (15 000 футов)
Соответствие требованиям нормативов Безопасность: CSA C22.2 № 1010.1
CE: EN 61326 Изучения и защищенность КЛАСС A; EN 61010-1 поправка 2
Дисплей ЖК-дисплей с поэлементным формированием изображения
320 x 240 пикселей с подсветкой и настраиваемой контрастностью
Светодиодный индикатор Индикатор состояния заряда (боковая панель разъема)
Коммуникационный порт Порт ПК / принтера RS-232 (DB-9)
Размеры 24,9 x 13,5  x 8,1 см
Вес 1,81 кг




Дополнительные принадлежности
1610864 Сумка для транспортировки с комплектом аксессуаров (Deluxe)  990-CASE
2555206 Опция «Золотого модема» с технологий ADSL/ADSL2/ADSL2+  990-GM/2
2393658 Стандартная мягкая сумка для 990DSL SERIES I  990-SOFTCASE
3040806 Экранированные шнуры подключения  990TL-LEMO
1610858 Комплект тестовых шнуров (с иголками для прокола изоляции и штырями)  990TL-SB
2132683 Усовершенствованный ответный удаленный модуль  TN2100
2158647 Комплект тестовых шнуров для ответного устройства TN2100  TN-LEADS-B
2158635 Комплект тестовых шнуров для ответного устройства TN2100  TN-LEADS-P
2158664 Комплект тестовых шнуров для ответного устройства TN2100  TN-LEADS-SB
1639710 Опция добавляет широкополосное тестирование  990DSL/UGK
2084012 Опция модернизации для базовой модели 990DSL  990DSL-SA-UGX
