Прибор снят с производства. По замене побращайтесь к менеджерам компании.
- Серия: ZVM Solo
- Тип: тестер непрерывного мониторинга
- Страна изготовитель: США
- Интерфейс: RS-485
- Совместимость с ПО: EMIT SIM
- Материал корпуса: Нержавеющая сталь
- Питание: 220/230 В перем. тока, 50/60 Гц
- Габаритные размеры: 11.9 x 5.8 x 1.8 см
- Вес: 0.1 кг

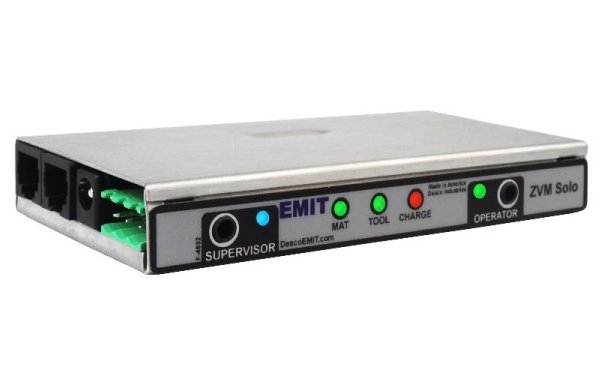

Тестер непрерывного мониторинга ZVM Solo (англ. Zero Volt Monitor Solo, ZVM Solo), является персональным средством контроля заземления (браслета) как оператора, так и администратора (проверяющего), состояния антистатической рабочей поверхности (антистатического коврика) и его заземления, а также состояния заземления оборудования (например, паяльной станции), целостность заземления. Позволяет отслеживать возникновение генерации зарядов на рабочей поверхности.
Tестер непрерывного мониторинга EMIT ZVM Solo полностью устраняет необходимость в периодических испытаниях и учета антистатических браслетов. Более того, EMIT 50579 оснащен портами, которые позволяют использовать его с программным обеспечением EMIT SIM для отслеживания, сохрания и управления данными о состоянии защиты от электростатических разрядов на производстве.
Точнейший непрерывный контроль мгновенно обнаруживает поврежденные провода, наличие напряжения на шине заземления ("нуле"), свободные не подключенные браслеты, низкое и высокое сопротивление (сухую кожу), неисправность ионизатора.
Тестер непрерывного мониторинга персональный (ZVM) также обнаруживает напряжение постоянного тока (VDC), и сигнализирует если оно варьируется больше, чем на ± 2,5 В постоянного тока.
Стандарт ANSI / ESD S20.20 раздел 7.3 «Устанавливаются проверки соблюдения записей регистрации данных для обеспечения свидетельств о соответствии техническим требованиям». Согласно ANSI / ESD S1.1 Приложение А.3 «Ежедневное (касательно антистатических браслетов) тестирование может быть опущено при использовании систем постоянного мониторинга».
Согласно Справочнику по ЭСР - ESD TR20.20 раздел 5.3.2.4.4 «Согласно программ испытаний на браслеты, которые используются ежедневно, они должны быть проверены минимум раз в день. Однако, если производимые платы, компоненты и модули и т.д., дорогостоящие и очень важно обеспечить надежное заземление, то непрерывный мониторинг следует рассматривать или даже необходимо использовать».
Тестер непрерывного мониторинга откалиброван в соответствии с принятыми процедурами и стандартами в Национальном институте стандартов и технологий (NIST), с выдачей сертификата калибровки.
Мировые лидеры в области разработки электроники используют системы непрерывного мониторинга в качестве экономически эффективного компонента в удовлетворении требованиям раздела 7.3 проверки выполнения плана программы ЭСР управления в соответствии с ANSI / ESD S20.20.
Основные преимущества тестера непрерывного мониторинга, EMIT 50579:
- Отсутствие необходимости проводить периодические испытания (проверки) браслетов, ковриков, заземления.
- Отсутствие необходимости наличия специальной регистрации данных проверок (журналов учета).
- Мгновенное обнаружение неисправностей, сбоев в защите от ЭСР.
- Возможность обнаружения проблем цепи с прерывистым, низким и высоким сопротивлением.
- Визуальный индикатор состояния заземления оператора.
- Звуковая сигнализация состояния защиты от ЭСР.
Отличительные особенности тестера непрерывного мониторинга, EMIT 50579:
- Надежная и запатентованная система непрерывного мониторинга (Патенты США 6,052,053 и 6,205,408).
- Новейшие технологии - ZERO VOLT technology и Steady-State DC.
- Двухпроводная непрерывная система контроля.
- Откалиброван в соответствии с принятыми процедурами и стандартами в Национальном институте стандартов и технологий (NIST).
- Детектор разрядов.
- Регулируемый уровень срабатывания сигнализации.
- Визуальный индикатор для всех состояний.
- Низко-профильный корпус из нержавеющей стали.
- Встроенный резистор 1 МОм.
- Порт RS-485 для подключения к программе регистрации и учета данных EMIT SIM (ПО арт. EMIT 50152 в комплект поставки не входит).
- Опционально: Расширенная гарантия до 5 (пяти) лет.
- Производятся в США.
Основные характеристики тестера непрерывного мониторинга, EMIT 50579:
- Диапазоны тестирования Оператора или Проверяющего (по умолчанию): Низкое сопротивление: < 1.72 МОм; Норма: 2 - 9 МОм; Высокое сопротивление: > 11.5 МОм.
- Диапазоны тестирования рабочей поверхности: Норма: < 3 МОм; Не пройдено: > 3.5 МОм.
- Диапазоны тестирования оборудования (инструмента): Норма: < 7 Ом; Не пройдено: > 10 Ом.
- Детектор разрядов > ±2.5 В постоянного тока, в цепи оператора.
Комплект поставки тестера непрерывного мониторинга, EMIT 50579:
- Тестер непрерывного мониторинга ZVM Solo, модель EMIT 50579 – 1 шт.
- Тканевый браслет со спиралевидным шнуром (двухпроводный) – 1 шт.
- Комплектующие, необходимые для монтажа и подключения – 1 комплект.
- Адаптер питания, 12 В постоянного тока – 1 шт .
- Сертификат калибровки - 1 шт.
- Инструкция по эксплуатации на русском языке – 1 шт.
Варианты установки (монтажа) тестера непрерывного мониторинга, EMIT 50579:
Тестер непрерывного мониторинга имеет в комплекте набор креплений на липучке, опционально может комплектоваться крепежной панелью из нержавеющей стали (EMIT 50578), крепится под столешницу рабочего места оператора в зоне защищенной от электростатических разрядов.
Калибровка тестера непрерывного мониторинга, EMIT 50579:
Производитель EMIT рекомендует проводить калибровку для всех тестеров непрерывного мониторинга - не реже 1 раза в год. Для проведения калибровки рекомендуется использовать калибратор тестеров непрерывного мониторинга EMIT 50524.
