- Серия: Combo Tester X3
- Тип: тестер-стенд, проверка браслетов, проверка обуви, с выходным сигналом
- Страна изготовитель: Великобритания/США
- Диапазон сопротивлений: 750 кОм > R < 35 Мом
- Точность: ± 10%
- Питание: 12 В (DC, адаптер)

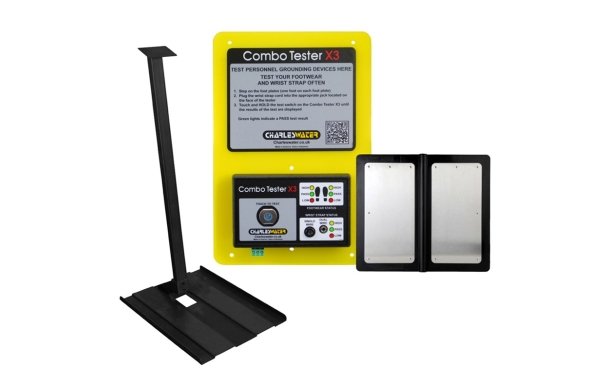

Тестер-стенд Charleswater 99032 - это комбинированный тестер-стенд, серии Combo Tester X3, компании Charleswater, оснащенный напольной стойкой для крепления тестера и пластин для проверки обуви, предназначен для проверки рабочего состояния антистатического браслета и защитной обуви оператора. Прибор позволяет определить, являются ли антистатический браслет и ESD обувь оператора частью контура заземления, а также проверить исправность персональных средств заземления и наличие токоограничивающего сопротивления в персональной схеме заземления. Антистатический браслет и обувь оператора (обе ноги) проверяются одновременно, в отдельной проверке нет необходимости. Зеленая световая индикация указывает на годность антистатического браслета и защитной обуви оператора. Красная световая индикация и звуковой сигнал указывают на негодность антистатического браслета и/или защитной обуви оператора. Также в этом случае прибор сигнализирует на дисплее о наличии слишком низкого или слишком высокого сопротивления заземляющего устройства.
Особенностью комбинированного тестер-стенда серии Combo Tester X3 является использование надёжного и прочного полупроводникового переключателя вместо традиционного механического переключателя режима работы с пружиной и подвижными частями. Внутренняя и наружная части полупроводникового переключателя спроектированы таким образом, что мостом между ними является кожа человека.
"Антистатические браслеты нуждаются в периодической проверке. Частота проверки, тем не менее, зависит от интенсивности использования, износа и риска возникновения электростатического разряда в период между проверками. Например, со сколькими изделиями велась работа в период между проверками? В типовых программах проверки рекомендуется ежедневно проверять антистатический браслет при его ежедневной эксплуатации. Однако, если свойства производимой продукции таковы, что требуется гарантия постоянного, надёжного заземления, то в этом случае возможна или даже необходима постоянная проверка антистатических браслетов" (CLC/TR 61340-5-2, Руководство по использованию антистатических браслетов, раздел 4.7.2.4.4, частота проверки).
"Оператор должен надеть антистатический браслет и зафиксировать его в нормальном положении, затем подключить свободный конец шнура к измерительному прибору. Следует нажать рукой на контактную панель для того, чтобы убедиться, что сопротивление антистатического браслета находится в установленных пределах. Тестовым прибором может быть как комбинированный тестер-стенд, так и иной прибор с диапазоном измерений сопротивления от 5.0 х 10E4 Ом до как минимум 1.0 х 10E8 Ом. Напряжение разомкнутой цепи тестера обычно лежит в диапазоне между 9 В и 100 В постоянного тока" (Стандарт EN 61340-5-1, Приложение А, Методы тестирования, А.1 Метод измерения при тестировании антистатических браслетов).
"Оператор должен стоять одной ногой на проводящем ножном электроде. Следует нажать рукой на контактную панель для того, чтобы убедиться, что сопротивление защитной обуви находится в установленных пределах. Процедуру тестирования следует повторить для другой ноги. Тестовым прибором может быть как комбинированный тестер-стенд, так и иной прибор с диапазоном измерений сопротивления от 5.0 х 10E4 Ом до 1.0 х 10E8 Ом минимум. Напряжение в открытой цепи тестера обычно лежит в диапазоне между 9 В и 100 В постоянного тока" (Стандарт IEC61340-5-1, Приложение А, Методы тестирования, А.2 Метод измерения при тестировании защитной обуви). С помощью переключателя диапазонов измерения выбирается требуемый диапазон тестирования.
Каждый комбинированный тестер-стенд Combo Tester X3 откалиброван в соответствии с установленной процедурой и отслеживаемыми стандартами Национального института стандартов и технологий США (NIST) и имеет заводской сертификат калибровки.
Данное оборудование отвечает требованиям, содержащимся в стандарте EN 61340-5-1, (Приложение А. Методы тестирования.) и может использоваться в качестве одного из инструментов для проведения тестирования в соответствии с рекомендациями стандарта EN 61340-5-1, Требования подтверждения соответствия.
Заводские настройки границ диапазона тестирования:
- Антистатические браслеты: 750 кОм и 35 МОм
- Антистатическая обувь: 750 кОм и 35 МОм
Основные характеристики тестер-стенда Combo Tester X3 проверки браслетов и обуви со стойкой, Charleswater 99032:
- Тип - быстродействующий, тестер-стенд проверки антистатических браслетов и обуви, с выходным управляющим сигналом.
- Выходной управляющий сигнал на электро замок или турникет, тестовый сигнал 5 В.
- Проверяемые браслеты: одно-контурные (штекер 4 мм) и двух-контурные (штекер-аудио).
- Двойная пластина для одновременной проверки обоих ступней обуви.
- Вертикальная стальная напольная стойка для крепления тестера и пластин для проверки обуви.
- Возможность регулировки верхней и нижней границы сопротивления.
- Нижняя граница сопротивления: 750 кОм (по умолчанию).
- Верхняя граница сопротивления: 35 МОм (по умолчанию).
- Светодиодная индикация и звуковая сигнализация.
- Точность: ± 10% (±20% для предела измерений 1 ГОм при проверке антистатической обуви).
- Время теста - менее 1 секунды.
- Материал - Антистатический пластик.
- Тестовое напряжение: 30VDC.
- Питание: 12 В (DC, адаптер).
- Производство - Великобритания/США.
- Номер для заказа - Charleswater 99032 (старый артикул Vermason 222567).
Комплект поставки комбинированного тестер-стенда Combo Tester X3 со стойкой, модель Charleswater 99032:
- Комбинированный тестер-стенд – 1 шт.
- Двойная пластина для обуви – 1 шт.
- Адаптер питания 12 В постоянного тока – 1 шт.
- Шнур к пластине для обуви (1.8 м) – 1 шт.
- Шнур заземления – 1 шт.
- Стойка вертикальная модель 50415 – 1 шт.
- Винты с головкой под торцевой ключ, 1/4-20 x 3/4" – 2 шт.
- Винты с цилиндрической головкой, 10-32 x 5/8" – 2 шт.
- Гайки 10-32 – 2 шт.
- Винты с цилиндрической головкой, #4 x 3/4" – 4 шт.
- Сертификат калибровки – 1 шт.
- Инструкция по эксплуатации на русском языке – 1 шт.
Варианты установки (монтажа) тестер-стенда Combo Tester X3 со стойкой, модель Charleswater 99032:
Тестер-стенд имеет в комплекте поставки напольную стальную вертикальную стойку для размещения на ней тестер-стенда и напольных пластин для проверки обуви, собранная стойка размещается в непосредственной близости от входа в зону защищенную от электростатических разрядов.
Для подключения тестер стенда к электрическому замку входной двери (турникету) в EPA-зону используйте провод для подключения выходного сигнала (подробнее в инструкции по эксплуатации).
Калибровка комбинированного тестер-стенда Combo Tester X3 со стойкой, модель Charleswater 99032:
Рекомендуется проводить калибровку для всех тестер-стендов проверки браслетов - не реже 1 раза в год. Для проведения калибровки рекомендуется использовать калибратор тестер-стендов EMIT 50424.
ПРИМЕЧАНИЕ: Отрицательный результат проверки антистатического браслета - может быть вызван слишком сухой кожей или слишком тонким слоем пота. Попробуйте перед началом тестирования обработать запястье рассеивающим заряд лосьоном для рук, таким как Vermason 229630 антистатический лосьон для рук Reztore™.
Результаты тестирования антистатической обуви могут быть улучшены короткой прогулкой, что создаст слой пота для улучшения проводимости.
