Тестер-стенд для проверки браслетов и обуви Москвичка ТС-1

Тестер-стенд для проверки браслетов и обуви модели ТС-1 предназначен для проверки сопротивления антистатической обуви и браслетов.

Тестер позволяет проводить индивидуальное тестирование системы «человек-обувь» и «человек-браслет». Тестер откалиброван в двух диапазонах, один в пределах от 0,75 до 35МОм, в соответствии с рекомендациями действующих нормативных документов. Указанный диапазон соответствует нормам по организации заземления персонала «Сотрудник-браслет» согласно ГОСТ IEC 61340-4-6-2019. Второй диапазон в пределах от 0,95 до 100Мом. Данный диапазон соответствует нормам сопротивления системы "сотрудник - обувь" по ГОСТ IEC 61340-5-1-2019.

Тестер ТС-01 выпускается в климатическом исполнении УХЛ категория размещения – 4.2 по ГОСТ 15150 и обеспечивает нормальную работу при следующих климатических факторах:

- температура окружающей среды от +10ºСдо +35°С;

- относительная влажность воздуха при температуре плюс 20ºС до 60%

Каждый тестер калибруется на заводе с привлечением специалистов Государственного регионального центра стандартизации и метрологии по согласованной методике калибровки. Результат калибровки подтверждается сертификатом калибровки.

Тестер ТС-1 может быть использован, как переносной прибор или его можно закрепить на рабочем месте (стене, столе и др.). Питание тестера ТС-1 осуществляется от встроенной батареи типа «Крона» напряжение питания 9В.

Устройство тестера ТС-1

Тестер ТС-1 состоит из самого прибора, выполняющего контроль сопротивления антистатической обуви и браслета и дополнительной гарнитуры:

- подложка для обуви, служащая для контроля состояния антистатической обуви;

- шнур соединительный, соединяющий подложку для обуви с тестером ТС-1;

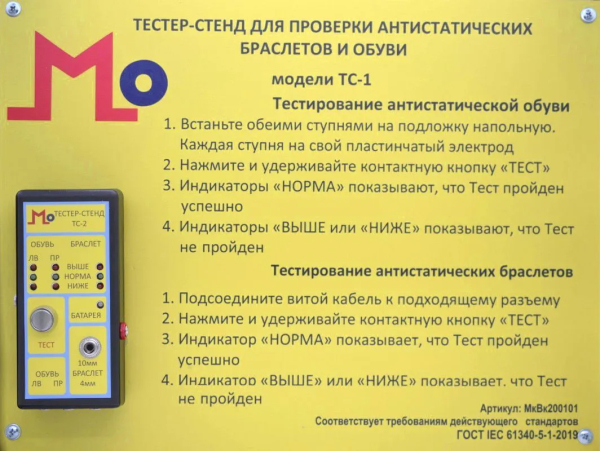

- планшетка, служащая для крепления тестера ТС-1 к стене и дополнительно на панели планшетки размещается краткая инструкция пользователя.

Работа тестера для проверки браслетов и обуви ТС-1

На панели тестера ТС-1 располагаются светоиндикаторы, девять из которых служат для индикации состояния проверяемого объекта (обувь или браслет антистатические). Дополнительно на лицевой панели установлен индикатор состояния питающей батареи. При понижении напряжения питания ниже 5 В индикатор изменяет свое свечение с зеленого на желтый (красный). Включается в работу тестер ТС-1 путем нажатия на кнопку металлическую «ТЕСТ», корпус которой является электродом при проведении тестирования обуви (браслета). Для подключения браслета с кнопкой на лицевой панели установлен соответствующий разъем «БРАСЛЕТ 10мм», для проверки антистатического браслета с разъемом типа «Банан» на нижнем торце корпуса тестера ТС-1 монтируется гнездо «БРАСЛЕТ 4мм».

Технические характеристики
