Тестер-стенд со стойкой Москвичка ТС-2С

Для проверки соответствия антистатической обуви и браслета требованиям электростатической безопасности, следует выполнить следующие операции:

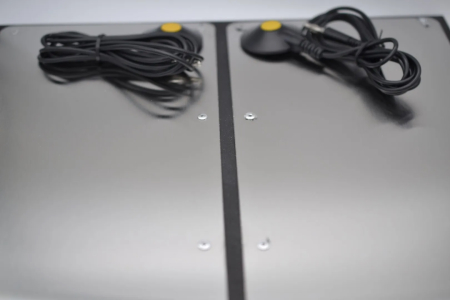

1. Встать двумя ногами на подложку тестера стенда ТС-2С, имеющую двойную металлическую пластину для обуви, двумя ногами;
2. На запястье руки надеть антистатический браслет и подключить его кабель к контакту тестера ТС-2С, в зависимости от типа разъема браслета, подсоединить к разъему «БРАСЛЕТ 4мм или 10мм»;
3. Нажать на металлическую кнопку «ТЕСТ» тестера ТС-2С, при этом производится измерение сопротивления браслета и обуви. Антистатический браслет и защитная обувь оператора (обе ноги) проверяются одновременно, в отдельной проверке нет необходимости.

В случае, если сопротивление оказывается вне допустимого диапазона значений по стандарту ГОСТ IEC 61340-5-1-2019, тестер ТС-2С выдает предупреждение: загорается индикатор красного цвета. Если сопротивление соответствует норме – загорается индикатор зеленого цвета, сопровождаемый звуковым сигналом зуммера.

Тестер ТС-2 благодаря своей конструкции может быть использован как переносной прибор. Его можно разместить в любом месте. Питание тестера ТС-2С осуществляется от встроенной батареи типа «Крона» напряжение питания 9В.

Тестер модели ТС-2С предназначен для проверки рабочего состояния антистатической обуви и браслета эксплуатационного персонала. Тестер модели ТС-2С дополнительно снабжен функцией управления  турникетом или другим исполнительным устройством системы контроля доступа в зону, защищенную от электростатического разряда (ЕSD).

Тестер ТС-2С данной модели представлен в виде готового укомплектованного изделия, имеющего возможность работать автономно. Монтаж тестера ТС-2С не вызывает никаких затруднений, т.к. конструкция данной модели является переносной.

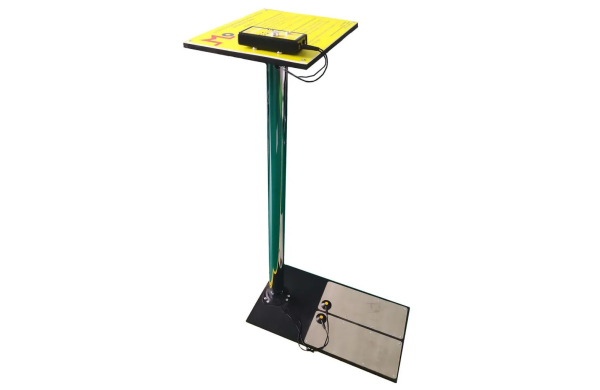

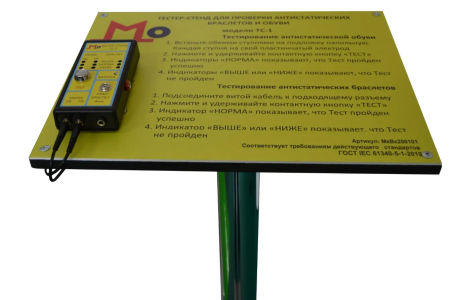

Тестер представляет из себя стойку, основание которой закреплено на подложке для обуви, а сам прибор закреплен на планшетке с краткой инструкцией пользования. Крепление прибора легкоснимаемое, что позволяет без инструмента снимать прибор с подложки для замены питающих элементов и периодической калибровке прибора. Планшетка крепится к стойке посредством кронштейна, имеющего возможность менять наклон к горизонту, для удобства работы с прибором. Прибор соединяется с металлическими контактами посредством кабелей гарнитура заземления коврика CE-810-2. Кабели гарнитуры проходят внутри стойки.

Тестер предназначен для использования на промышленных предприятиях, в лабораториях, сервисных центрах и др.

Тестер позволяет проводить индивидуальное тестирование системы «человек-обувь» и «человек-браслет». Тестер откалиброван в двух диапазонах, один в пределах от 0,75 до 35МОм, в соответствии с рекомендациями действующих нормативных документов. Указанный диапазон соответствует нормам по организации заземления персонала «Сотрудник-браслет» согласно ГОСТ IEC 61340-4-6-2019. Второй диапазон в пределах от 0,95 до 100МОм. Данный диапазон соответствует нормам сопротивления системы "сотрудник - обувь" по ГОСТ IEC 61340-5-1-2019. Модель ТС-2 тестера дополнительно снабжена функцией управления турникетом, замком электромагнитным или другим исполнительным устройством системы контроля доступа в зону, защищенную от электростатического разряда (ЕSD). При соответствии измеренных значений систем «человек-обувь» и «человек-браслет» допустимым диапазонам значений по стандарту ГОСТ IEC 61340-5-1-2019, срабатывает встроенное реле управления тестера ТС-2, контакты реле замыкаются/размыкаются и сигнал на открытие турникета через гнездо подается на исполнительный механизм турникета. Сотрудник может пройти в помещение.

Технические характеристики
