Testo Saveris База с возможностью SMS оповещения

Артикул: 1-2373

 > />

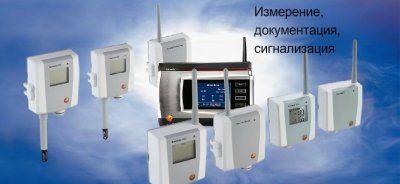

Система мониторинга и передачи данных

Номер заказа 0572 0161

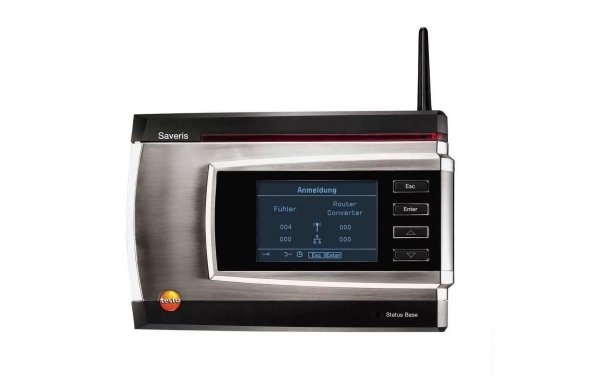

База представляет собой основной компонент системы testo Saveris. С ее помощью вы можете сохранить до 40 000 единиц измерений для одного канала без задействования ПК. Данный объем соответствует проведению измерений в течение одного года с интервалами в 15 минут. Аварийный аккумулятор обеспечивает передачу сигнала и сохранение полученных данных даже в случае перебоев питания. Данные системы и оповещения отображаются на дисплее базы Saveris. Даже при выключенном ПК, в случае превышения пределов значений, система отправляет оповещения посредством светодиодного индикатора,SMS и через релейный выход, к которому может быть подсоединен трансмиттер сигнала тревоги. В общей сложности базовое устройство может поддерживать 150 радиозондов и Ethernet-зондов, или 254 канала измерений. Базовое устройство Saveris подключается к компьютеру с помощью USB-кабеля или сетевого кабеля (Ethernet). Таким образом, база Saveris сочетает в себе универсальность и высокую степень защищенности полученных данных.

• Сердце testo Saveris
• Большое внутреннее хранилище данных
• Сигнал тревоги через LED, реле, SMS ( версия GSM) даже без подключения к ПК
• Отображение на дисплее системных данных и сигналов тревоги
• Электропитание через блок питания, дополнительные аварийные батареи для обеспечения сохранности данных
Технические данные
Память: 40,000 значений на канал
(всего макс. 10,160,000 значений)
Габариты: 225 x 150 x 49 мм
Вес: Приблиз. 1510 г
Класс защиты: IP42
Материал/Корпус: Отлитый под давлением цинк / пластик
Радиочастота: 868 МГц / 2.4 ГГц
Питание (абсолютно необходимо) блок питания 6.3 В DC; или через
винтовые клеммы 24 В AC/DC,
потребляемая мощность < 4 ватт
Аккумулятор.: Li-ion аккумулятор (для предотвращения
потери данных и для отправки сигнальных
SMS сообщений в случае отключения
электроснабжения)
Раб. темп..: -10 ... +50 °C
Темп.хранения.: -40 ... +85 °C
Дисплей: графический дисплей, 4 control keys
Интерфейсы: USB, радио, Ethernet
Подсоединяемый радио зонд: макс. 15 зондов могут быть подсоединены напрямую через радио интерфейс, всего макс.150 зондов через радио / маршрутизатор/ конвертер / Ethernet, макс. 254 канала
Реле модуля оповещения: макс. 1 A, макс. 30 Вт, макс. 60/25 В DC/AC,
нормально замкнутый или нормально
разомкнутый контакт
GSM модуль: 850 / 900 / 1800 / 1900 MHz
не для Японии и Южной Кореи
Установка Настольная база и настенное крепление включены
Радиозонды testo Saveris
Радиозонды testo Saveris предназначены для измерения температуры и влажности. В ходе цикла измерений радиозонды сохраняют записанные данные измерений и с заданной периодичностью отправляют эти данные на центральное базовое устройство. При превышении предельных значений мгновенно устанавливается радиосвязь. Между радиозондом и базовым устройством поддерживается постоянный двусторонний обмен данными. Это, в свою очередь, обеспечивает запись данных измерений только базовым устройством независимо от помех, создаваемых другими системами радиосвязи. Нарушение радиосвязи по причине наличия препятствий для прохождения радиосигнала сопровождается сигналом звукового оповещения. Наличие у зонда памяти обеспечивает сохранность данных в случае возникновения помех при их радиопередаче. Оптимальный дизайн аккумулятора обеспечивает длительный ресурс памяти зонда. В свободном пространстве дальность передачи радиосигнала составляет приблизительно 100 м - при частоте 2,4 ГГц. В зданиях передача радиосигнала значительно затруднена по причине наличия строительных конструкций, таких как стены, двери холодильников или металлические двери. В таких условиях дальность передачи радиосигнала может быть увеличена за счёт использования маршрутизатора. В виду того, что на дисплеях радиозонда и маршрутизатора отображается уровень качества радиосвязи, вы можете самостоятельно выбрать оптимальное расположение устройств. Модели зондов с внутренними и внешними сенсорами температуры и влажности делают возможным применение устройств практически в любой области. Радиозонды поставляются как с дисплеем, так и без дисплея. На дисплее отображаются данные текущего измерения, уровень зарядки аккумулятора и качество радиосвязи.

Saveris T1
Радиозонд с внутренним NTC
 Saveris T2D
Радиозонд с разъемом для внешнего зонда и внутренним NTC, дверной контакт
Saveris T3D
2-канальный радиозонд с 2
внешними подключениями
зонда TC (с различными
характеристиками TC)
 Saveris PTD
Радиозонд с 1 внешним
подключением зонда Pt100
Saveris H3D
Радиозонд влажности

Радиозонды testo Saveris без дисплея
Saveris T1 Saveris T2 Saveris T3 Saveris PT Saveris H3
Зонды testo Saveris Ethernet

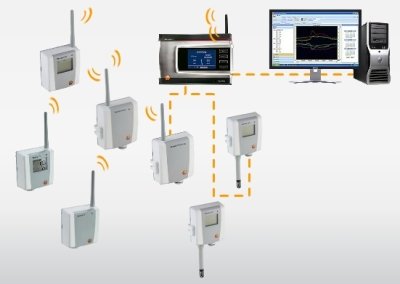

Помимо радиозондов testo Saveries предлагает зонды, подключаемые непосредственно к сети Ethernet. Применение данных зондов позволяет работать с существующей локальной сетью и передавать данные из зонда на базу даже на значительных расстояниях. Ethernet зонды можно эксплуатировать длительное время, поскольку они подключаются к блокам питания и работают независимо от аккумуляторов. Встроенная память обеспечивает сохранение данных измерений даже при потере напряжения или сбое в локальной сети. На дисплее отображаются данные измерений, а также состояние зонда. Отдельные модели зондов адаптированы под определенные области применения. При подключении конвертора к разъему Ethernet сигнал радиозонда можно преобразовать в сигнал Ethernet. Это дает возможность сочетания универсального подключения радиозонда с использованием существующей сети Ethernet даже при передаче радиосигнала на дальние расстояния.
Saveris Pt E
Зонд Ethernet Pt100
с внешним подключением
Saveris T4 E
4-канальный зонд Ethernet с 4
внешними подключениями TC
Saveris H2 E
Зонд влажности Ethernet (2 %)
Saveris H1 E
Зонд влажности Ethernet (1 %)

Маршрутизатор и конвертор
С помощью маршрутизатора можно повысить качество радиосвязи даже в условиях большого количества строительных конструкций. В системе testo Saveris можно использовать несколько маршрутизаторов, при этом несколько маршрутизаторов не могут быть соединены параллельно. Через подключение конвертора к разъёму Ethernet сигнал радиозонда может быть преобразован в сигнал Ethernet. Это даёт возможность сочетания универсального соединения радиозонда с использованием существующей сети Ethernet даже на дальних расстояниях передачи радиосигнала.
 Маршрутизатор
Saveris
 Конвертор Saveris

Testo Saveris™ Software
   Наглядность представления и актуальность данных

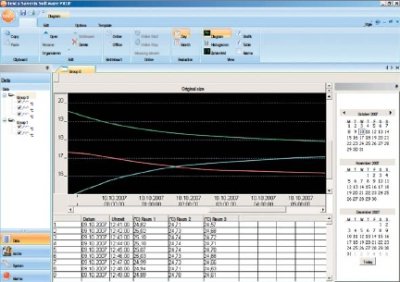

· Данные могут быть представлены в виде графика или таблицы.
· Переданные сигналы тревоги могут быть выведены отдельным списком
· Различные зонды могут быть объединены в группы. В соответствии с задачами измерений могут быть созданы логические группы зондов.
· Просмотр данных может проводиться по дням, неделям или месяцам. Для этого можно использовать встроенный календарь.

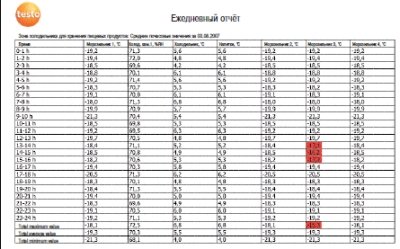

   Автоматизированное документирование.
· Можно установить форму и время создания отчётов.
· После этого автоматически выполняется создание и сохранение отчётов в формате PDF в соответствие с заданными условиями. Это делается для обеспечения доступности созданных файлов для печати.
  Small Business Edition (SBE) и Professional (PROF)
   Программное обеспечение версии Professional: большая универсальность
Имеется две версии программного обеспечения Saveris. Базовая версия - SBE (Small Business Edition) - обеспечивает поддержку базового набора функций программного обеспечения. Версия Die PROF (Professional) поддерживает дополнительные полезные функции, как, например:
· Возможность интеграции к существующей сети Ethernet. Это, в свою очередь, обеспечивает возможность непрерывного мониторинга данных измерений. Мониторинг данных измерений можно осуществлять с нескольких компьютеров в сети.

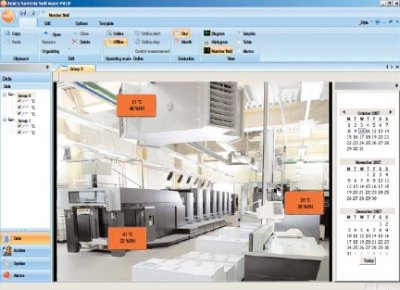

· Фотографии оборудования или помещений можно сохранять в виде графических изображений. Соответствующие им значения измерений могут быть соотнесены и визуализированы на дисплее согласно местам расположения зондов, на фотографиях помещений или оборудования. Таким образом, легко визуализировать связь между местом установки зонда и измеренными значениям.
· Комплексная система управления оповещениями обеспечивает возможность одновременного или последовательного оповещения более двух человек. В зависимости от дня недели и времени можно без ограничений устанавливать способы отправки оповещений: электронная почта, SMS или всплывающий экран.



   Зонды влажности и температуры
   Зонд влажности и температуры
Диапазон измерений -20 … +70 °C, 0 … +100 % отн.влажн.
 0572 6172
  Зонд влажности и температуры
Диапазон измерений 0 … +40 °C, 0 … +100 % отн.влажн.
 0572 6174
Подсоединяемые зонды NTC
  Диапазон измерений -40 … +125 °C   0572 1001
  Точный погружной/проникающий зонд, кабель 6 м, IP 67
Диапазон измерений -35 … +80 °C
 0610 1725
  Водонепроницаемый погружной/проникающий зонд
Диапазон измерений -50 … +150 °C
0613 1212
  Пищевой зонд NTC из нержавеющей стали (IP65), кабель с полиуретановым покрытием
Диапазон измерений -50 … +150 °C
0613 2211
  Зонд-обкрутка для труб с липучкой Велкро, для труб диаметром макс. 75 мм, NTC
Диапазон измерений -50 … +70 °C
0613 4611
  Точный погружной/проникающий зонд, кабель 1.5 м, IP 67
Диапазон измерений -35 … +80 °C
0628 0006
  Зонд с алюминиевым рукавом, IP 65
Диапазон измерений -30 … +90 °C
0628 7503
  Зонд для измерения температуры поверхности стены, напр. для нахождения повреждений
строительного материала
Диапазон измерений -50 … +80 °C
0628 7507
  Зонд заглушка, IP 54
Диапазон измерений -20 … +70 °C
0628 7510
   Подсоединяемые зонды Pt100
 Соединительный кабель для подключения стационарных зондов Pt 100 с обжимными разъемами (4х проводная технология)  0554 0213
  Диапазон измерений -50 … +180 °C  0572 7001
  Надежный водонепроницаемый погружной/проникающий зонд температуры, Pt100
Диапазон измерений -50 … +400 °C
0609 1273
  Прочный пищевой зонд из нержавеющей стали Pt100, класс защиты (IP65)
Диапазон измерений -50 … +400 °C
0609 2272
   Подсоединяемые зонды термопары
  Диапазон измерений -40 … + 220 °C  0572 9001
  Термопара с адаптером, гибкая, длина 800 мм, стекловолокно, термопара тип К
используется с рукояткой 0409 1092
Диапазон измерений -50 … +400 °C
0602 0644
  Прочный зонд температуры воздуха, Т/П Тип К
Диапазон измерений -60 … +400 °C
0602 1793
  Магнитный зонд, сила сцепления около 20 N, с магнитами, для измерений на металлических
поверхностях, термопара тип К
Диапазон измерений -50 … +170 °C
0602 4792
  Магнитный зонд, сила сцепления около 10 N, с магнитами, для измерений на металлических
поверхностях при высоких температурах
Диапазон измерений -50 … +400 °C
0602 4892
  Погружной измерительный наконечник, гибкий, для измерения в
воздухе/отработавших (выхлопных) газах
(не походит для измерений в плавильных печах), т/п типа К
Диапазон измерений -200 … +1300 °C
0602 5693
  Погружной наконечник, гибкий, термопара тип К
Диапазон измерений -200 … +1000 °C
0602 5792
  Промышленный стационарный зонд с рукавом из нержавеющей стали, термопара Тип К
Диапазон измерений -50 … +205 °C
0628 7533
  Колпачки для Ethernet зондов для Saveris H1 E и H2
  Колпачок из пористой нержавеющей стали, D 12 мм, накручивается на зонд влажности
для измерений при высоких скоростях воздуха или в загрязненном воздухе
0554 0647
  Металлический защитный колпачок, D 12 мм, для зондов влажности
для измерений при скорости потока ниже 10 м/с
0554 0755
  Пористый тефлоновый фильтр, D 12 мм, устойчивый к коррозии
широкий диапазон влажности (долгосрочные измерения), высокие скорости воздуха
0554 0756
  Сетчатый колпачок из металлической проволоки, D 12 мм  0554 0757
   Программное обеспечение
  Программное обеспечение SBE, вкл. соединительный (База-ПK ) USB кабель  0572 0180
   Программное обеспечение PROF, вкл. соединительный (База-ПK) USB кабель 0572 0181
  Программное обеспечение для настройки системы Saveris , вкл. соединительный USB
 кабель для беспроводных и Ethernet зондов
0572 0183
   Питание
  Батарея для радиозонда 0515 0414
  Батарея для радиозонда для использования при температуре ниже -10° С 0515 0572
  Блок питания 100-240 V для работы от сети и зарядки аккумулятора для работы от сети или зарядки аккумулятора в приборе 0554 1096
  Блок питания (настольный) 110-240В переменного тока/24В постоянного тока (350мА) 0554 1748
  Блок питания (с монтажной шиной) 90-264В переменного тока/24В постоянного тока (2,5 А) 0554 1749
 Принадлежности
  Программируемый адаптер (от мини- DIN до USB) для Ethernet зонда и конвертера (необходим при отсутствии DHCP сервера) 0440 6723
  Антенна с магнитной стойкой (2х диапазонная) с 3м кабелем, для базы с GSM модулем 0554 0524
  Антенна с магнитной стойкой (4х диапазонная) для базы с GSM модулем 0554 0525
  Модуль оповещения (визуального+ аккустического), подсоединяемый к релейному выходу базы Saveris 0572 9999
