Тестовая система ETS-Lindgren AMS-8800

Артикул: 1-352082

  • Система выполняет испытания на CTIA™, Wi-Fi™ и WiMAX™ RPT
  • Система сферического сканирования
  • Измерительная антенна с двойной поляризацией


Диапазон частот AMS-8800: 700 МГц - 10 ГГц

• Система выполняет испытания на CTIA™, Wi-Fi™ и WiMAX™ RPT

• Система сферического сканирования

• Измерительная антенна с двойной поляризацией



Описание измерительной тест-системы AMS-8800



Система AMS-8800 является новой моделью измерительных систем ETS-Lindgren серии AMS-8000.

Тестовая система AMS-8800 идеально подходит для автоматизированного измерения эффективности антенн беспроводных устройств и устройств с интегрированными беспроводными функциями.

AMS-8800 включает в себя систему позиционирования для вращения тестирующего устройства и приспособления для поднятия измерительной антенны.

Для сканирования используется рупорная антенна двойной поляризации, установленная на специальном приспособлении, которое движется по дуге.

Приспособление с целью минимизации помех покрыто специальным диэлектрическим материалом (пеной).

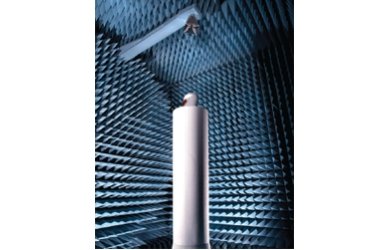

Весь механизм для сканирования помещен в безэховую камеру, которая обеспечивает полную РЧ изоляцию и идеальную среду для антенных измерений.

Специальная программа EMQ-100 для системы AMS-8800ETS-Lindgren обеспечивает автоматизированное измерение и тестирование, дальнейшую обработку полученных данных (в том числе в табличном, графическом виде).

Система вращения обеспечивает удобное сканирование для измерения средних и тяжелых беспроводных устройств.

Используемая 4-х угольная антенна с двойной поляризацией обеспечивает широкополосные измерения в двух поляризациях в диапазоне 700МГц-10ГГц (есть опции для расширения диапазона).

Предусмотрено специальное крепление для тестирования портативных вычислительных устройств, настольных вычислительных устройств, мелких бытовых и промышленных приборов.

Систему AMS-8800 легко настроить на проведение тестирования беспроводных устройств поддерживающих CTIA, Wi-Fi, и WiMAX RPT.

AMS-8800 возможно модернизировать до более высоких частот за счет дополнительных антенн.



Приложения AMS-8800



• Тестирование CTIA

• Тестирование Wi-Fi

• Тестирование WiMAX Forum™ RPT

• Измерение диаграммы направленности антенны (проектирование, разработка)



Конфигурация системы AMS-8800

Стандартная конфигурация

• Прямоугольная РЧ экранированная безэховая камера (Д/Ш/В - 4,88м/4,88м/4,88м), включая поглотительные материалы, работы по экранированию и установки

• Защита по стандарту MIL-STD-285

• Приспособление ETS-Lindgren для распределения по осям позиционера

• Контроллер позиционера ETS-Lindgren модель 2090

• Рупорная антенна ETS-Lindgren двойной поляризации (700 МГц - 10 ГГц)

• РЧ кабель через панель экранирование

• ПО EMQuest™ EMQ-100 для антенных измерений (для ПК с NI GPIB)

• Логопериодическая спиральная коническая антенна ETS-Lindgren 3102

• Дипольные антенны ETS-Lindgren модели 3126 и спиральные антенны ETS-Lindgren модели 3127 (836,5 МГц и 1880 МГц) с креплениями, кабелем, для калибровки и тестирования на CTIA OTA

• Манекен «Сэм Фантом» головы в соответствии с IEEE Std. 1528-2002

• Программные и аппаратные средства для интеграции и системного обучения

• Тихая зона для тестирования на частотах 836,5 МГц и 1880 МГц

Доп. опции

• РЧ испытательное оборудование с полной интеграцией в RPT лаборатории (различные варианты)

• Экранированная комната управления

• Дополнительные спиральные конические антенны ETS-Lindgren модели 3102

• Рупорная антенна ETS-Lindgren модели 3164-05 (2 ГГц - 6 ГГц)

• Спиральные антенны ETS-Lindgren модели 3127 с другими частотами

• Дипольные антенны ETS-Lindgren модели 3126 других частот

• Стандартный манекен «Фантом» руки для тестирования беспроводной трубки

• Тихая зона однородного поля для WiMAX Forum RPT
