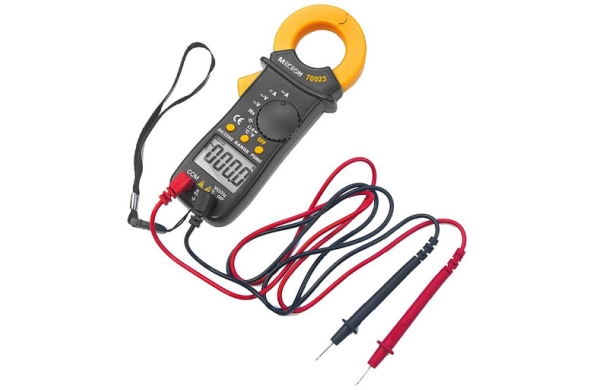

МЕГЕОН 70023 относится к новой линейке компактных многофункциональных измерительных приборов, который сочетает в себе: автоматическое переключение диапазонов измерений, токовые клещи для измерения переменного и постоянного тока и мультиметр измеряющий переменное и постоянное напряжение, сопротивление, ёмкость, частоту, скважность, температуру, кроме этого есть функция проверки на обрыв (прозвонка) и диодный тест.
Особенности:
- Автоматическое переключение пределов измерения (возможен ручной выбор диапазона)
- Максимальный отсчёт 3999
- Максимальный диаметр кабеля 27 мм
- Удержание показаний
- Индикатор разряда батареи
- Авто-выключение после 10 минут бездействия
- Двойная изоляция прибора
- Питание от 2 батарей ААА (возможно использование Ni-Mh аккумуляторов)
- Вес: около 180 г (с батареей)
Характеристики
Измерение постоянного напряжения
|
Диапазон |
Разрешение |
Точность |
Импенданс |
|
0,4В |
0,1мВ |
±1% + 3 е.м.р. |
≈ 10мОм |
|
4В |
1мВ |
||
|
40В |
10мВ |
||
|
400В |
0,1В |
||
|
600В |
1В |
Измерение переменного напряжения (50…400 Гц)
|
Диапазон |
Разрешение |
Точность |
Импенданс |
|
4В |
1мВ |
±1,5% + 5 е.м.р. |
≈ 10мОм |
|
40В |
10мВ |
||
|
400В |
0,1В |
||
|
600В |
1В |
Измерение постоянного тока
|
Диапазон |
Разрешение |
Точность |
|
400А |
0,1А |
± 2% + 5 е.м.р. |
|
600А |
1А |
Измерение переменного тока (50…60Гц)
|
Диапазон |
Разрешение |
Точность |
|
400А |
0,1А |
± 2% + 5 е.м.р. |
|
600А |
1А |
Измерение сопротивления (Защита от перегрузки 150В)
|
Диапазон |
Разрешение |
Точность |
|
400 Ом |
0,1 Ом |
± 1% + 3 е.м.р. |
|
4 кОм |
1 Ом |
|
|
40кОм |
10 Ом |
|
|
400 кОм |
100 Ом |
|
|
4 мОм |
1 кОм |
|
|
40 мОм |
10 кОм |
± 1,2% + 5 е.м.р. |
Измерение ёмкости (Защита от перегрузки 150В)
|
Диапазон |
Разрешение |
Точность |
|
40 нФ |
10 пФ |
± 3% + 10 е.м.р. |
|
400 нФ |
100 пФ |
|
|
4 мкФ |
1 нФ |
|
|
40 мкФ |
10 нФ |
|
|
100 мкФ |
100 нФ |
Измерение частоты (Максимальное напряжение 50В)
|
Диапазон |
Разрешение |
Точность |
|
40 Гц |
0,01 Гц |
± 0,5% + 3 е.м.р. |
|
400 Гц |
0,1 Гц |
|
|
4 кГц |
1 Гц |
|
|
40 кГц |
10 Гц |
|
|
400 кГц |
100 Гц |
|
|
4 мГц |
1 кГц |
Диодный тест (прямое падение напряжения на диоде)
|
Диодный тест (прямое падение напряжения на диоде)
|
Отображается приблизительное значение прямого падения напряжения на диоде. Условия испытаний: прямой ток ≈ 0,5 мА, обратное постоянное напряжение около ≈1,5 В. |
Тест обрыва (прозвонка)
|
Тест обрыва (прозвонка)
|
Если сопротивление проверяемой цепи меньше 220 Ом ±40 Ом – будет раздаваться звуковой сигнал, если более 400 Ом на дисплее будет отображено «0L». Напряжение разомкнутой цепи ≈ 0,5В |
Измерение температуры (используется контактная термопара)
|
Диапазон |
Разрешение |
Точность |
|
- 20…300˚С |
1˚С |
±1% + 5 е.м.р. |
|
300…750˚С |
±2% + 15 е.м.р. |
|
|
- 10…500˚F |
1˚F |
±1,5% + 6 е.м.р. |
|
500…1382˚F |
±2% + 25 е.м.р. |
Общие характеристики
|
Максимальный диаметр кабеля для клещей: |
27 мм |
|
Условия эксплуатации: |
0…40˚C, ≤70% ОВ |
|
Условия хранения: |
-20…60°C, ≤80% ОВ |
|
Питание: |
3В (2 батареи тип ААА) |
|
Габаритные размеры без упаковки: |
170х70х28 мм |
|
Габаритные размеры с упаковкой: |
215х110х46 мм |
|
Вес без упаковки: |
190 г |
|
Вес с упаковкой: |
360 г |
ОВ –относительная влажность, е.м.р. – единица младшего разряда
Комплектация
- Клещи токоизмерительные МЕГЕОН 70023 - 1шт.
- Щупы измерительные - 2 шт.
- Термопара К-тип - 1 шт.
- Элементы питания ААА(1,5В) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Гарантийный талон - 1 шт.
- Сумка для хранения и транспортировки - 1 шт.
Опции и аксессуары
- Cоединительные провода МЕГЕОН 30055К
- Комплект зажимов для щупов МЕГЕОН 12410
- Комплект щупов для мультиметра
