Особенности пробника 91550-2
Цена по запросу
Параметры датчика тока 91550-2
• Диапазон: 10 кГц – 150 МГц
• Диаметр окна: 1.25” (3,18 см)
Применение пробника 91550-2
• Для тестов стандартов
• Проверка соответствия
• Измерение тока ВЧ без прямого соединения

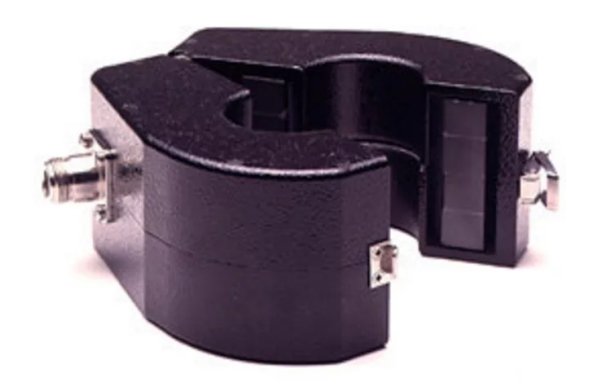

Описание токового пробника 91550-2
Пробник 91550-2 входит в серию 91550 датчиков тока ETS-Lindgren.
Данные устройства позволяют эффективно проводить тестирования на соответствие параметрам и стандартам.
Токовый пробник 91550-2 оптимизирован для высоких мощностей и низкой скважности импульсного тока.
Диапазон (10 кГц – 150 МГц) позволяет проверять требования ст.MIL-STD-461D и ст.MIL-STD-462D.
Датчик тока 91550-2 первоначально был разработан для измерений радиолокационных передатчиков.
Однако зонды серии 91550 нашли применение для измерений устройств с большой нагрузкой (электродвигатели и пр.).
Пробник тока 91550-2 будет отличным диагностическим инструментом для инженеров испытателей.
Прибор может работать в линейной области в течение всей операции теста.
Достаточный размер окна (3,18см) пробника 91550-2 позволяет мерить большие кабели (силовые, сигнальные и другие).
Параметры электрические
• Минимальная частота: 10 кГц
• Максимальная частота: 150 МГц
• Импеданс трансферный: 1 Ом
• Импеданс нагрузки: 50 Ом
• Ток максимальный: 400Hz – 225А, DC-60Hz – 350А, Pulse – 100А, RF(CW) – 28А
Параметры физические
• Вес токового датчика: 600 гр.
• Ширина модели: 3,56 см
• Диаметр внешний: 8,26 см
• Диаметр окна: 3,18 см
