Особенности пробника 93511-1
Параметры датчика тока 93511-1
• Диапазон: 10 кГц – 30 МГц
• Диаметр окна: 1.25” (3,18 см)
Применение пробника 93511-1
• Проверка стандартов
• Тесты на соответствие техсредств требованиям
• Без прямого контакта измеряется ВЧ ток

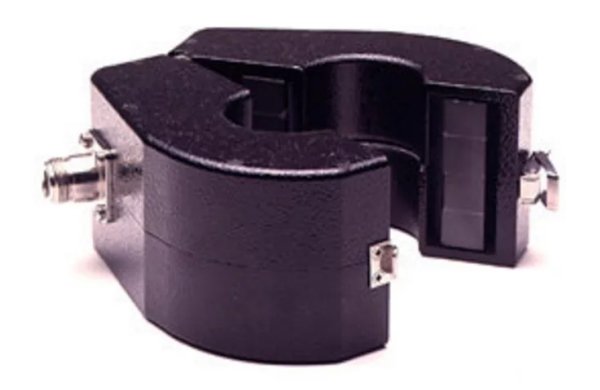

Описание токового пробника 93511-1
Токовый пробник 93511-1 хорош для тестирования оборудования по многим стандартам.
Великолепен он и для диагностики в диапазоне 10 кГц – 30 МГц.
Среди стандартов возможна проверка требований MIL-STD-461D и других.
Пробник 93511-1 имеет полное постоянное сопротивление в 1 ом при 100 кГц - 10 МГц.
Такая особенность позволяет осциллографу оставлять след текущей осциллограммы.
Токовый пробник 93511-1 имеет разновидность 93511-1L (20 кГц – 30 МГц).
Электрические характеристики 93511-1
• Мин. Частота: 10 кГц
• Макс. частота: 30 МГц
• Импеданс: 50 Ом
• Импеданс (трансферный): 1 Ом
• Макс. ток: 350А (400Гц, DC-60Гц), 200А (Pulse), 100А (RF(CW))
• Макс. ток модели 93511-1L (DC-60Гц) – 800А
• Разъем (выходной): N-Тип
Физические характеристики 93511-1
• Вес датчика тока: 600 гр.
• Диаметр внешний: 8,26 см
• Диаметр окна: 3.18 см
• Ширина: 3,56 см
